Raccordement
Respecter les prescriptions ESD.
La conduite «plus» doit être protégée par un fusible 1 A.
Poser le câble connecteur du TIN-Bus et de la tension
de fonctionnement 12 V en boucles et sans traction. La
pièce de commande doit pouvoir être extraite d’environ 20cm
de l’ouverture de montage – sans sollicitation de traction pour
la connexion enfichable. Ne tirer en aucun cas sur le câble
connecteur s’il est branché sur la pièce de commande.
– Poser le câble connecteur (bus TIN) jusqu’au chauffage, le
système de climatisation ou la Truma iNet Box et le connec-
ter sur la pièce de commande Truma CPplus.
– Brancher le câble connecteur 12 V et le relier à la tension de
fonctionnement 12V non branchée (« plus » permanent). Le
chauffage et la pièce de commande Truma CPplus doivent
être connectés au même circuit de courant.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = rouge
- = rouge/noir

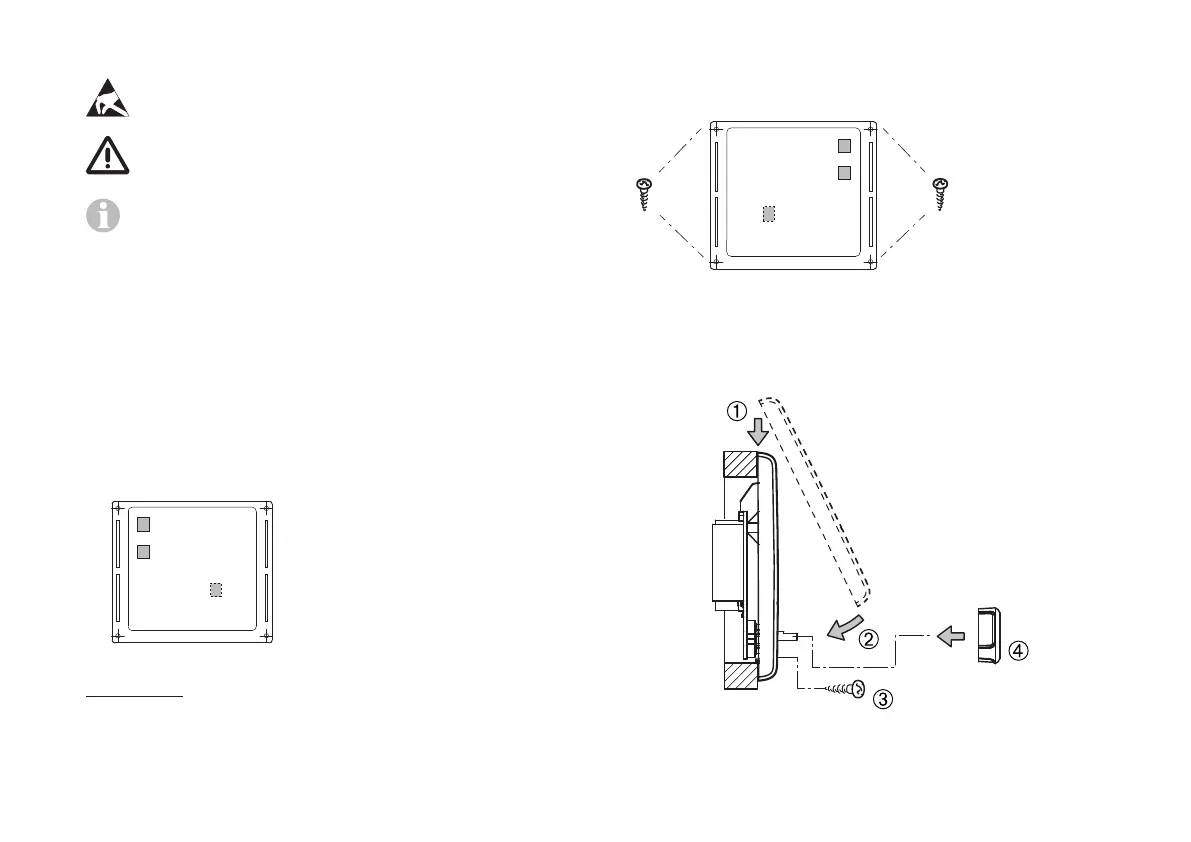

Figure 3 – Vue de derrière
1
Seulement avec la variante Truma CPplus CI-BUS. Une pièce de
commande externe (maître) est raccordée en usine.
Montage
– Fixer le cadre à la paroi avec 4 vis.
+
-
Ø max. 3,4 mm
Figure 4 – Vue de devant
– Accrocher la partie supérieure de pièce de commande au
cadre avec 2 becs de retenue.
– Fixer la partie supérieure de pièce de commande avec une vis.
– Pousser le bouton rotatif/poussoir sur l’axe.
Figure 5 – Monter la partie supérieure de pièce de com-
mande et le bouton rotatif/poussoir
Sous réserve de modifications techniques.
