Aansluiting
ESD-voorschriften in acht nemen!
De pluskabel moet met een 1 A zekering worden
gezekerd.
Leg de aansluitkabel van de TIN-Bus en de 12 V bedrijfs-
spanning trekontlast in lussen. Het bedieningspaneel
moet ca. 20 cm uit de inbouwopening naar buiten kunnen
worden getrokken – zonder trekbelasting voor de stekkerver-
binding. Trek in geen geval aan de aansluitkabel als die op het
bedieningspaneel is aangesloten.
– Leg de aansluitkabel (TIN-Bus) naar de verwarming, het
airconditioningsysteem of de Truma iNet Box en steek de
stekker in het bedieningspaneel Truma CPplus.
– De stekker van de 12 V-aansluitkabel erin steken en met de
niet-geschakelde 12V bedrijfsspanning verbinden (perma-
nente plus). De verwarming en het bedieningspaneel Truma
CPplus moeten op hetzelfde stroomcircuit zijn aangesloten.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = rood
-
= rood / zwart

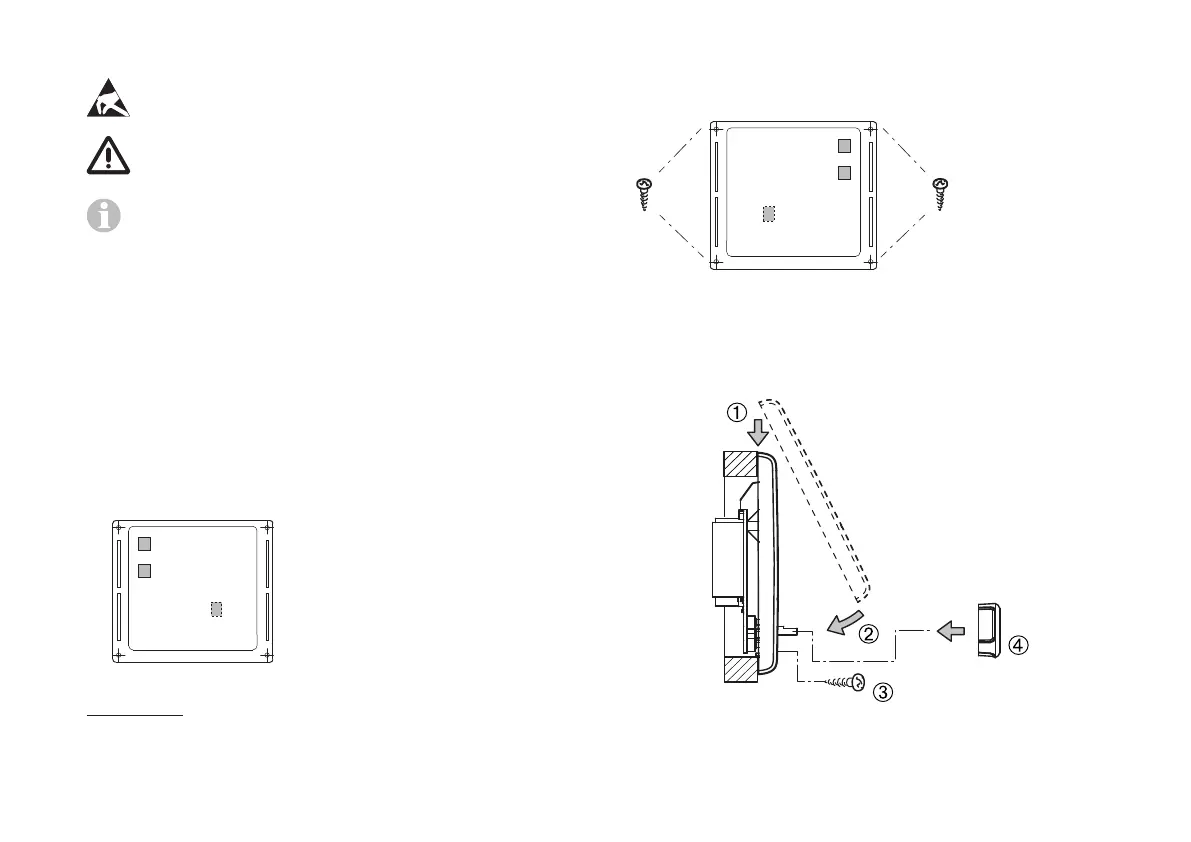

Afbeelding 3 – Aanzicht van achteren
1
Alleen bij de variant Truma CPplus CI-BUS. Af fabriek is een ex-
tern bedieningspaneel (master) aangesloten.
Montage
– Bevestig het frame met vier schroefjes aan de wand.
+
-
Ø max. 3,4 mm
Afbeelding 4 – Aanzicht van voren
– Haak het kapje van het bedieningspaneel met de 2 nokken
in het frame.
– Zet het kapje van het bedieningspaneel met een schroefje vast.
– Schuif de draai-/drukknop op het asje.
Afb. 5 – Kapje bedieningspaneel en draai-/drukknop monteren
