Truma CP plus - Monteringssted; Mål

24 DA
Mål
92
103
7
22
18
9
69
19,8
11,5
11,5
21,1

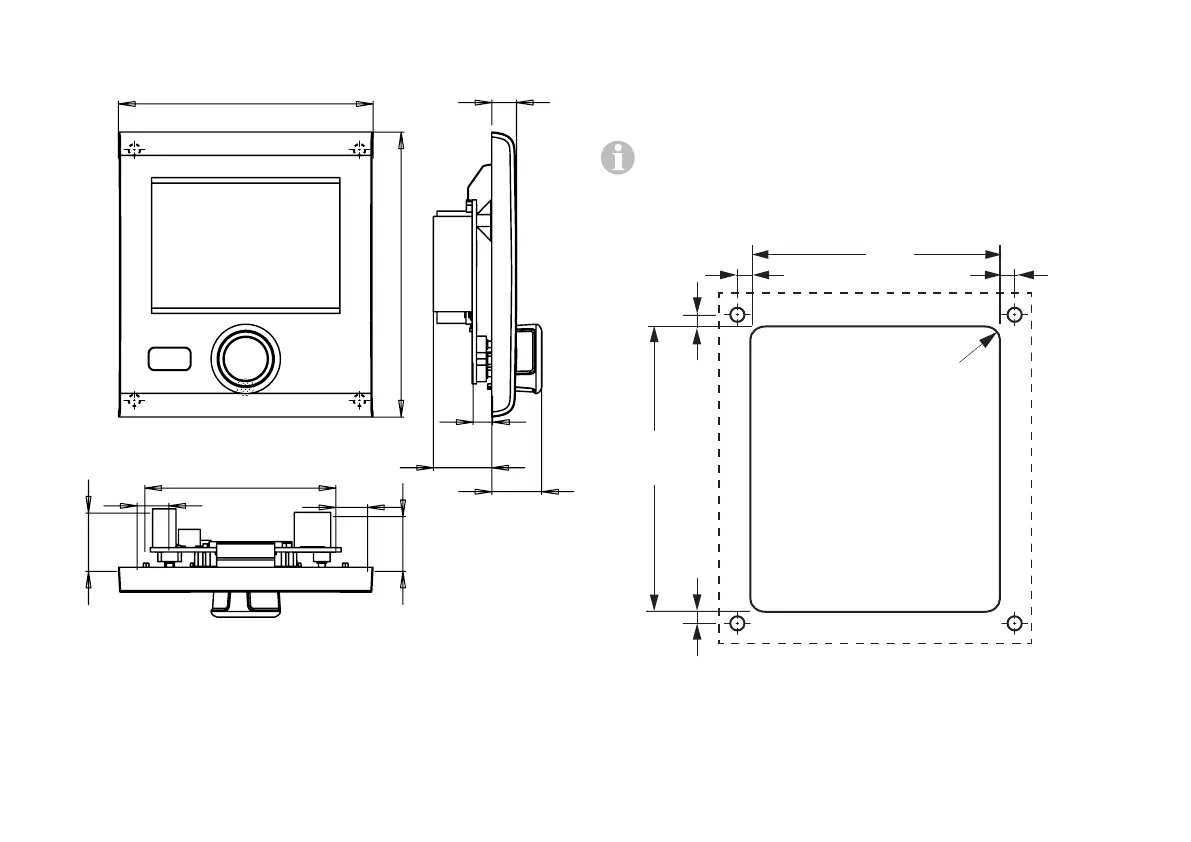

Fig. 1 – Mål i mm. Visning ikke målestoksnøjagtig
Monteringssted
Monter betjeningsdelen Truma CP plus et sted, der er beskyt-
tet mod fugt og væde.
For at kunne læse tegnene optimalt, monteres betje-
ningsdel Truma CP plus i øjenhøjde.
– Etabler en monteringsåbning.
3±1
73
+1
84
+1
3,53,5
3,5
3,5
Fig. 2 – Mål i mm. Visning ikke målestoksnøjagtig
