Truma CP plus Installation Instructions

17IT
Collegamento
Rispettare le norme ESD!
Proteggere il filo positivo con un fusibile da 1 A.
Posare i cavi di collegamento del TIN-Bus e della tensio-
ne d’esercizio a 12 V ad anse in modo che non siano in
tensione. L’unità di comando deve sporgere di circa 20 cm
dall’apertura di montaggio, senza che il collegamento a spina
sia in tensione. Non tirare in nessun caso il cavo di collega-
mento quando è collegato all’unità di comando.
– Posare il cavo di collegamento (TIN-Bus) al riscaldamento,
al sistema di condizionamento o a Truma iNet Box e colle-
garlo all’unità di comando Truma CPplus.
– Connettere il cavo di collegamento da 12 V e collegarlo con
la tensione di esercizio da 12V disattivata (positivo perma-
nente). Il riscaldamento e l’unità di comando Truma CP plus
devono essere collegati allo stesso circuito elettrico.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = rosso
- = rosso / nero

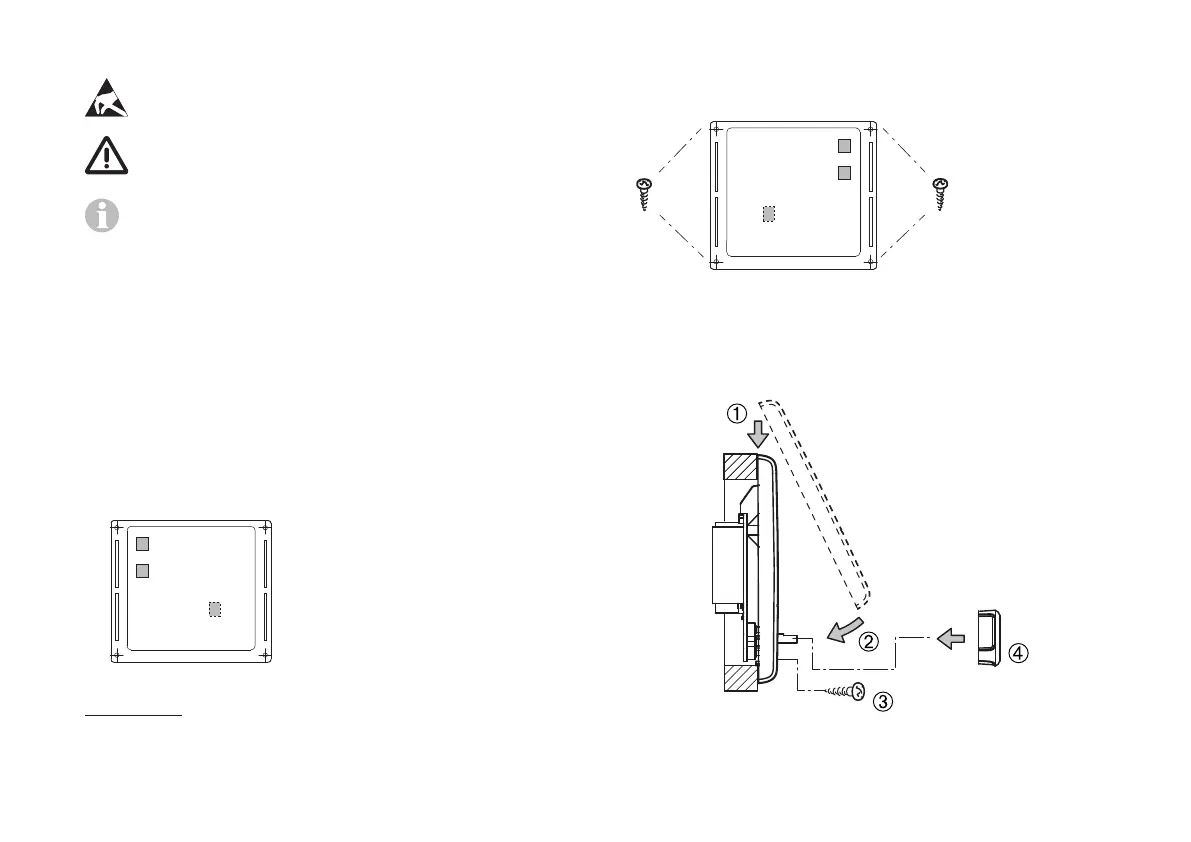

Figura 3 – Vista posteriore
1
Solo nella variante Truma CPplus CI-BUS. Di fabbrica è collegata
un’unità di comando esterna (master).
Montaggio
– Fissare il telaio alla parete con 4 viti.
+
-
Ø max. 3,4 mm
Figura 4 – Vista frontale
– Agganciare la parte superiore dell’unità di comando al telaio
per mezzo di 2 sporgenze ad incastro.
– Fissare la parte superiore dell’unità di comando con una vite.
– Spingere la manopola / pulsante sull’asse.
Figura 5 – Montaggio della parte superiore dell’unità di co-
mando e della manopola / pulsante
Salvo modifiche tecniche!

Truma CP plus Specifications

General

Display	LCD
Power supply	12 V DC
Quiescent current consumption (at 12 V)	Approx. 5 mA
Temperature range	-15 °C to +60 °C
Protection class	IP20
Compatibility	Truma Combi heaters
