5DE
Anschluss
ESD-Vorschriften beachten!
Die Plusleitung muss mit einer 1 A Sicherung abgesi-
chert werden.
Anschlusskabel des TIN-Bus und der 12 V Betriebsspan-
nung zugfrei in Schleifen verlegen. Das Bedienteil muss
sich ca. 20 cm aus der Einbauöffnung herausziehen lassen –
ohne Zugbelastung für die Steckverbindung. Keinesfalls am
Anschlusskabel ziehen, wenn es am Bedienteil angesteckt ist.
Anschluss kabel (TIN-Bus) zu Heizung, Klimasystem oder
Truma iNet Box verlegen und am Bedienteil Truma CPplus
anstecken.
12 V-Anschlusskabel anstecken und mit ungeschalteter
12V Betriebsspannung verbinden (Dauerplus). Heizung und
Bedienteil Truma CPplus müssen am selben Stromkreis
angeschlossen sein.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = rot
-
= rot / schwarz

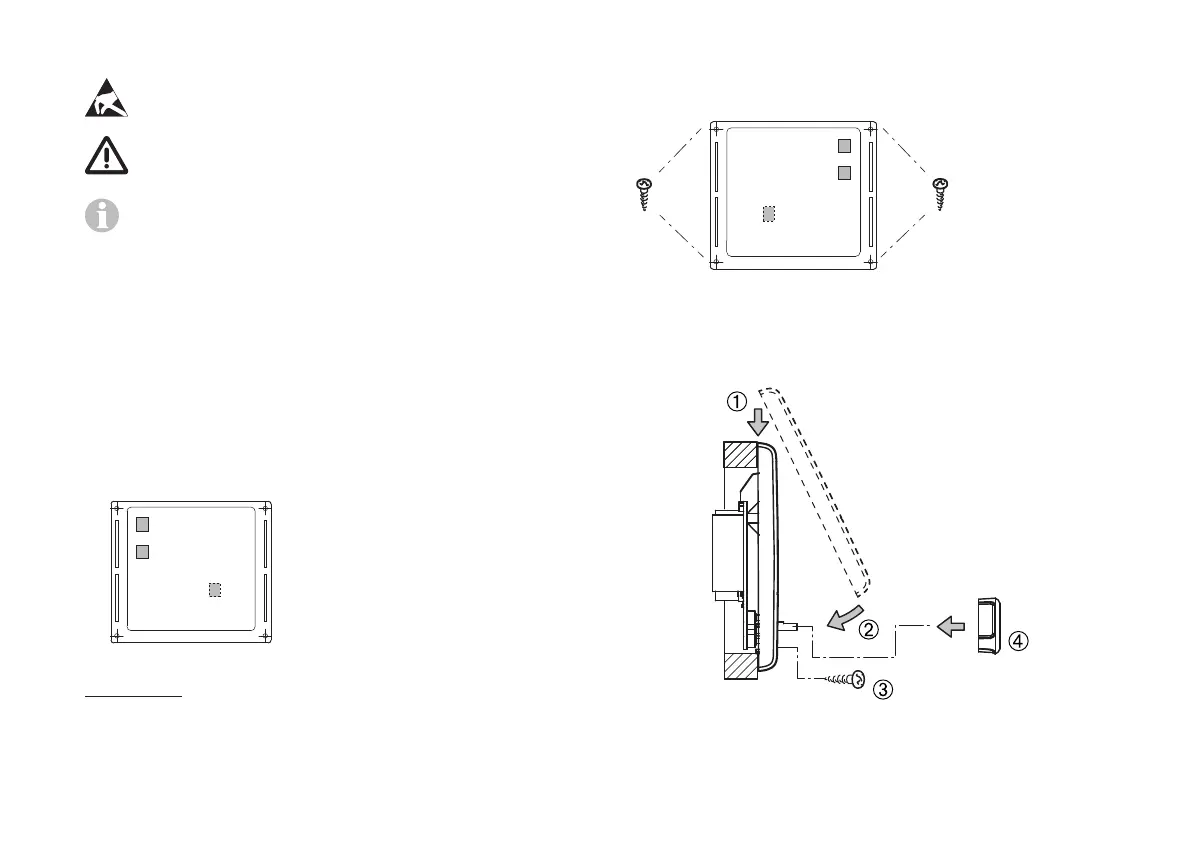

Bild 3 – Ansicht von hinten
1
Nur bei Variante Truma CPplus CI-BUS. Werkseitig ist ein exter-
nes Bedienteil (Master) angeschlossen.
Montage
Rahmen mit 4 Schrauben an der Wand fixieren.
+
-
Ø max. 3,4 mm
Bild 4 – Ansicht von vorne
Bedienteiloberteil über 2 Rastnasen in den Rahmen einhaken.
Bedienteiloberteil mit einer Schraube fixieren.
Dreh- / Drückknopf auf die Achse aufschieben.
Bild 5 – Bedienteiloberteil und Dreh- / Drückknopf montieren
Technische Änderungen vorbehalten!
