Truma CP plus Installation Instructions

25DA
Tilslutning
Overhold ESD-forskrifterne!
Plusledningen skal sikres med en 1 A sikring.
TIN-bussens og 12 V driftsspændingens tilslutningskabel
udlægges i sløjfer uden at stramme. Betjeningsdelen skal
kunne trækkes ca. 20 cm ud af monteringsåbningen – uden at
stikforbindelsen trækbelastes. Træk aldrig i tilslutningskablet,
hvis det er stukket i betjeningsdelen.
– Træk tilslutningskabel (TIN-bus) til varmeanlæg, klimasy-
stem eller Truma iNet Box og isæt ved betjeningsdel Truma
CPplus.
– Isæt 12V-tilslutningskablet og forbind med ikke tilkoblet
12V driftsspænding (konstant plus). Varmeanlæg og be-
tjeningsdel Truma CPplus skal være tilsluttet ved samme
strømkreds.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = rød
- = rød / sort

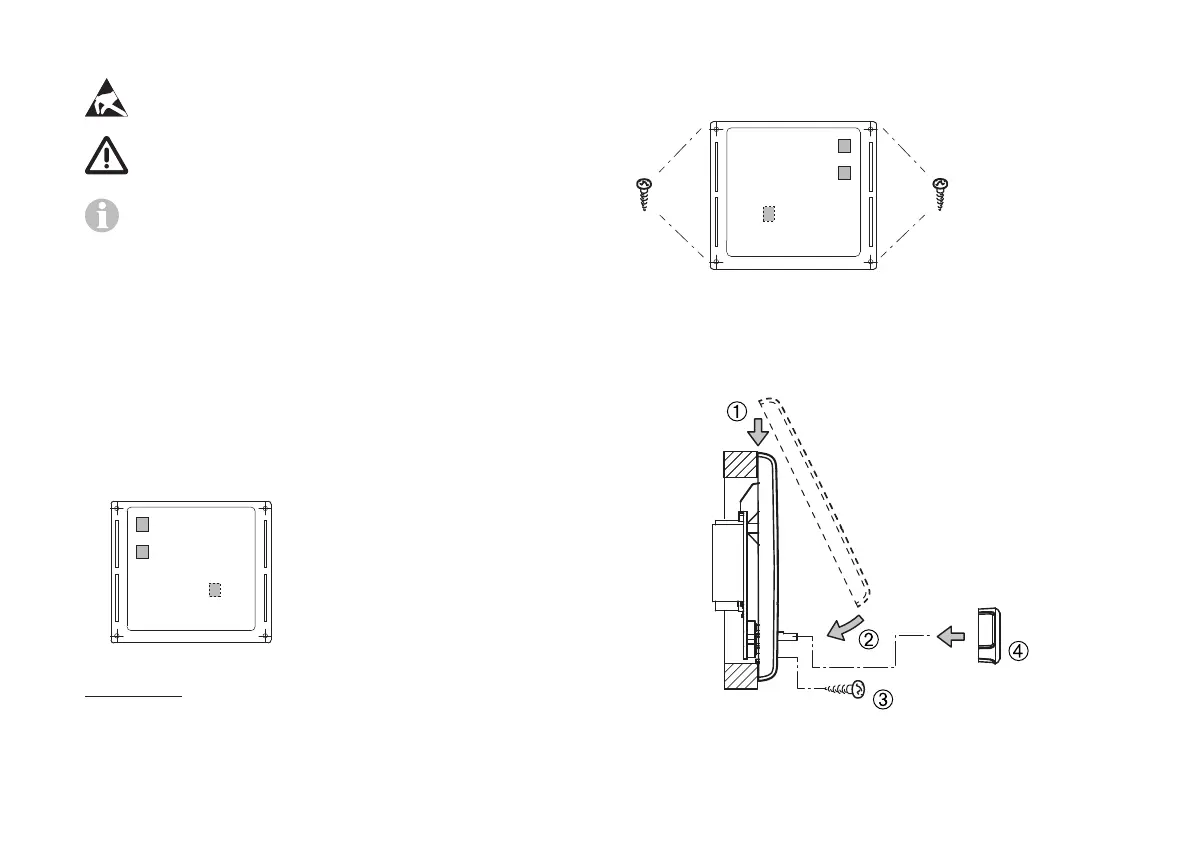

Fig. 3 – set bagfra
1
Kun ved variant Truma CPplus CI-BUS. Der er tilsluttet en eks-
tern betjeningsdel (master) på fabrikken.
Montering
– Fastgør rammen på væggen med 4 skruer.
+
-
Ø maks. 3,4
Fig. 4 – set forfra
– Isæt betjeningsdelens øverste del i rammen via
2låseanordninger.
– Fastgør betjeningsdelens øverste del med en skrue.
– Skub dreje-/trykknappen på akslen.
Fig. 5 – Monter betjeningsdelens øverste del og dreje-/
trykknappen
Ret til tekniske ændringer forbeholdes!

Truma CP plus Specifications

General

Display	LCD
Power supply	12 V DC
Quiescent current consumption (at 12 V)	Approx. 5 mA
Temperature range	-15 °C to +60 °C
Protection class	IP20
Compatibility	Truma Combi heaters
