Truma CP plus - Service menu

20 NL
Afmetingen
92
103
7
22
18
9
69
19,8
11,5
11,5
21,1

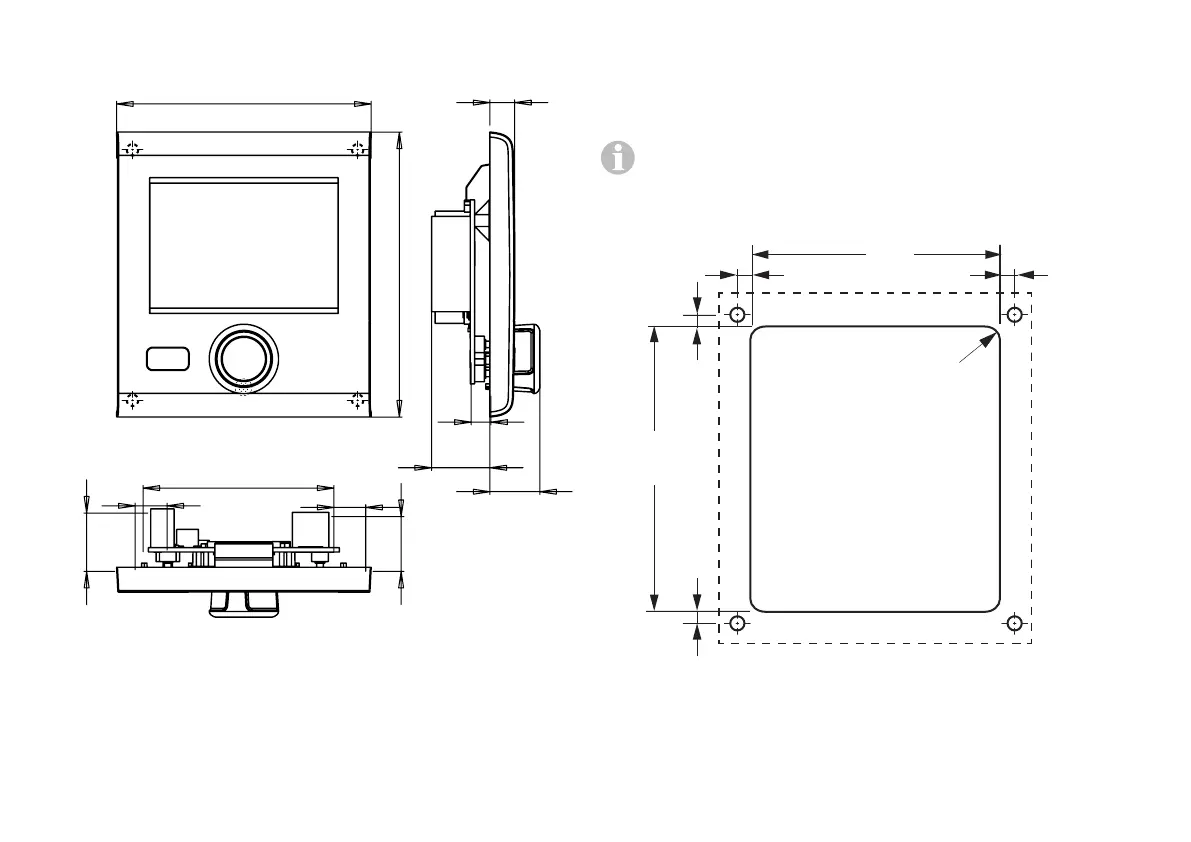

Afbeelding 1 – Afmetingen in mm. Weergave niet op schaal
Plaatskeuze
Monteer het bedieningspaneel Truma CP Plus op een plaats
die beschermd is tegen vocht en nattigheid.
Voor een optimale leesbaarheid van de tekens het bedie-
ningspaneel Truma CPplus op ooghoogte monteren.
– Maak een inbouwopening.
3±1
73
+1
84
+1
3,53,5
3,5
3,5
Afbeelding 2 – Afmetingen in mm. Weergave niet op schaal
