Truma CP plus Installation Instructions

29SV
Anslutning
Följ ESD-föreskrifterna!
Pluskabeln måste vara säkrad med en 1 A-säkring.
Installera anslutningskabeln för TIN-bussen och 12 V-drift-
spänningen dragfritt och i slingor. Manöverenheten måste
gå att dra ut ca 20 cm ur monteringsöppningen – utan dragbe-
lastning på anslutningsdonet. Dra inte i anslutningskabeln när
den är ansluten till manöverenheten.
– Installera anslutningskabeln (TIN-buss) till värmaren, klimat-
systemet eller Truma iNet Box och anslut den till manöver-
enheten Truma CPplus.
– Koppla in 12 V-anslutningskabeln och anslut den till från-
kopplad 12V driftspänning (permanentplus). Värmaren och
manöverenheten Truma CPplus måste vara anslutna till
samma strömkrets.
TIN-Bus
CI-BUS
1
+
-
12 V
+ = röd
- = röd / svart

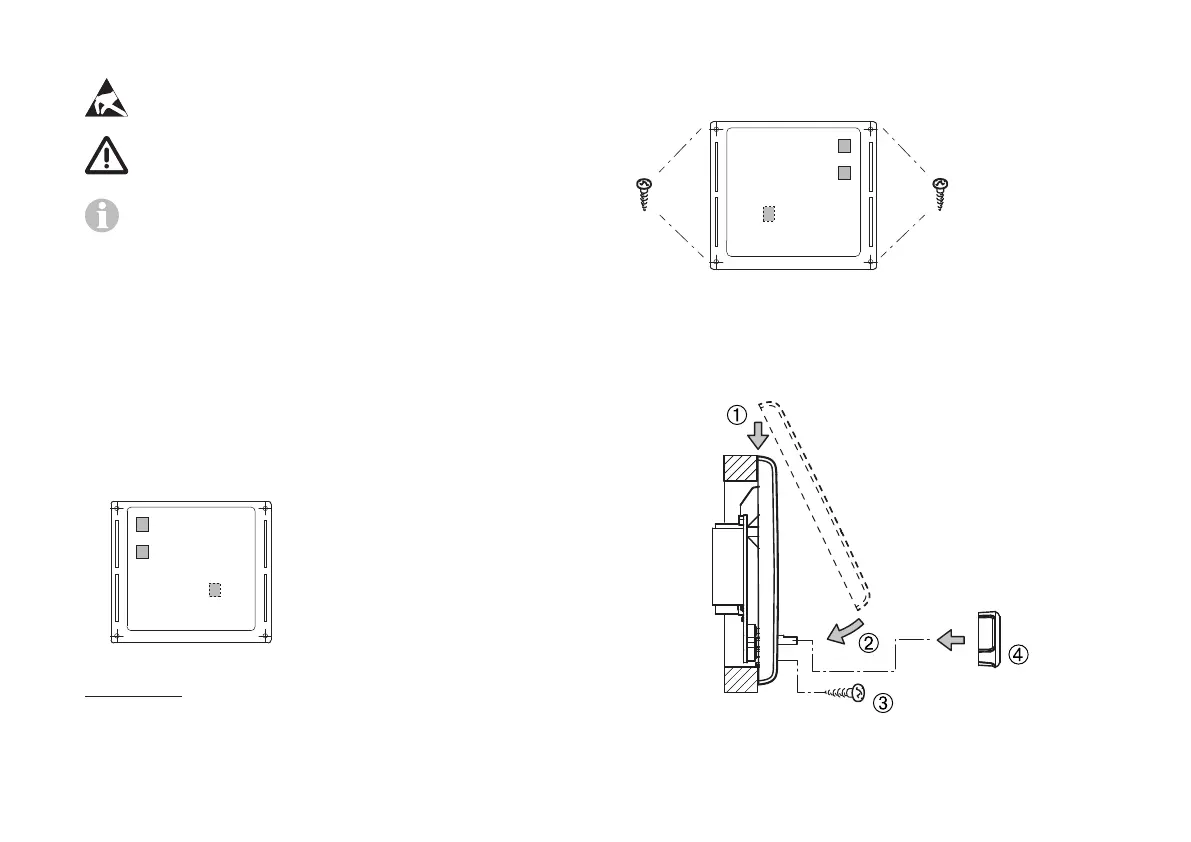

Bild 3 – Vy bakifrån
1
Endast på varianten Truma CPplus CI-BUS. En extern manöver-
enhet (master) ansluts på fabriken.
Montering
– Fixera ramen på väggen med 4 skruvar.
+
-
Ø max. 3,4 mm
Bild 4 – Vy framifrån
– Haka i manöverenhetens överdel i ramen med hjälp av de
2låsklackarna.
– Fixera manöverenhetens överdel med en skruv.
– Skjut vrid- / tryckknappen på axeln.
Bild 5 – Montera manöverenhetens överdel och vrid- /
tryckknappen
Tekniska ändringar förbehålles!

Truma CP plus Specifications

General

Display	LCD
Power supply	12 V DC
Quiescent current consumption (at 12 V)	Approx. 5 mA
Temperature range	-15 °C to +60 °C
Protection class	IP20
Compatibility	Truma Combi heaters
