Connexion de la batterie
Les batteries à électrolyte liquide doivent être installées dans
une boîte séparée avec un système de ventilation vers l‘exté-
rieur. Le fusible dans la ligne positive doit être connecté à
l‘extérieur de la boîte. Une boîte séparée n‘est pas nécessaire
pour les batteries au gel et AGM. Respectez les consignes
d‘installation du fabricant de batteries.
Les sorties des pôles doivent être posées de manière séparée
après le fusible dans la ligne positive.
+
-
+
-
Poser les câbles de connexion de batterie (utilisez uniquement
les câbles originaux fournis) jusqu‘à la commande et les fixer
solidement au moyen des fixations et vis fournies.
Il est interdit de rallonger les câbles de connexion de bat-
terie. Ils doivent être séparés des câbles de moteur et ne
doivent pas passer au-dessus de la commande.
Poser les câbles de connexion de batterie de telle sorte qu’ils
ne puissent pas frotter pas (en particulier aux niveau des
passages sur les parois métalliques). Protégez les câbles
avec des passe-câble. Raccorder les câbles de connexion de
batterie aux cosses de batterie présentes (rouge = plus,
noir = moins).
Une inversion de polarité entraîne la destruction de
l‘équipement électronique / de la commande.
La connexion à la commande (conformément au schéma
de connexion) doit se dérouler dans l’ordre – écrou, cosse
à œillet de connexion de batterie, écrou (couple de serrage
7 Nm ±1).
Connecter le fusible du câble positif (150 A) à proximité du
pôle positif.
Raccordement de la prise de courant de
sécurité à un microcontacteur

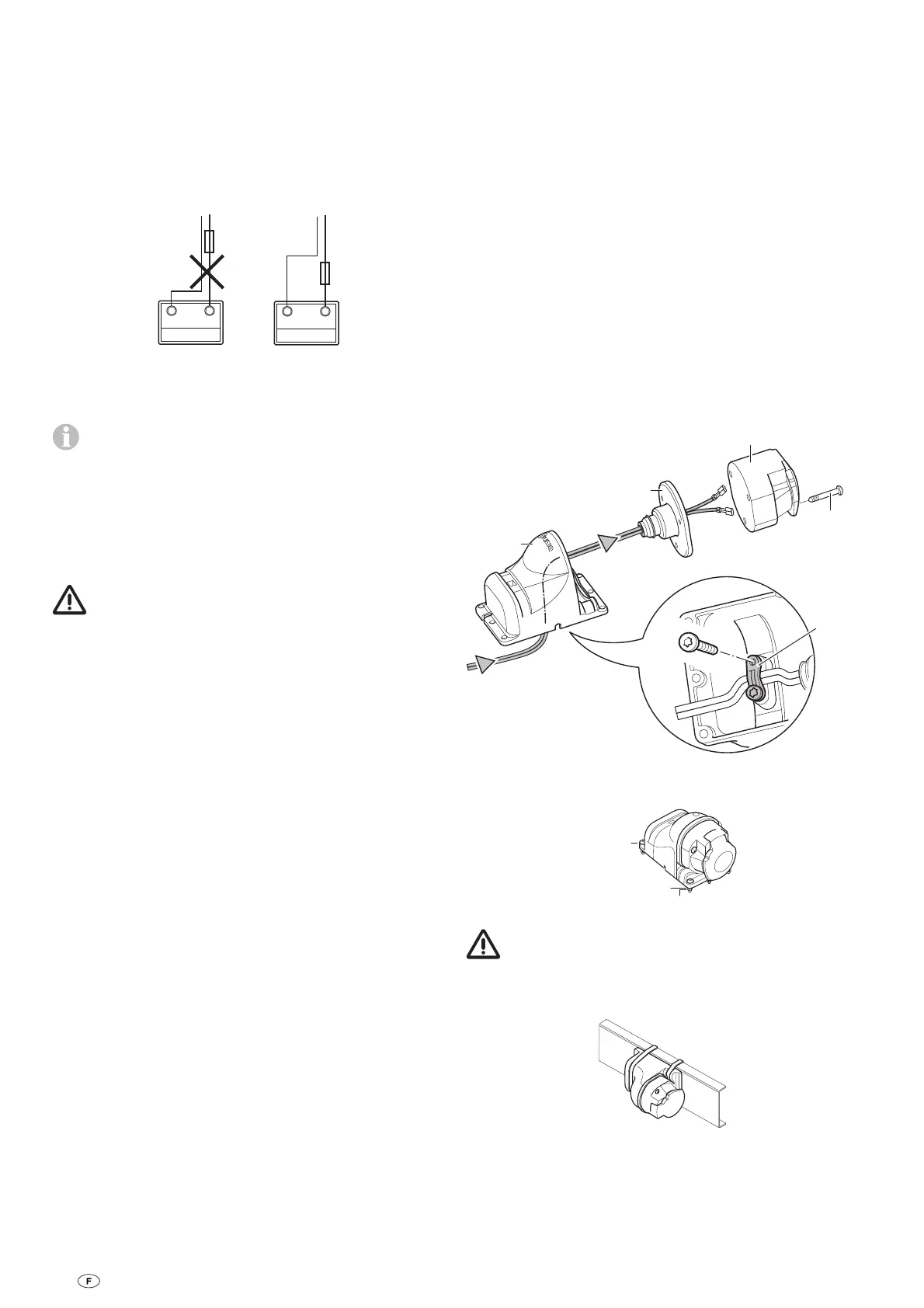

Faire passer le câble à 2 brins avec les douilles de fiche plate
par le support de la prise de courant (g) et le manchon en
caoutchouc (h).
Ouvrir le couvercle si nécessaire et retirer le raccord de la
prise de courant du boîtier de la prise de courant (i).
Insérer le câble à 2 brins avec les douilles de fiche plate sur le
microcontacteur.
Au besoin, replacer la connexion de la prise de courant sur le
boîtier de la prise de courant (i).
Visser le boîtier de prise de courant (i) au support de prise de
courant (g) avec 3 vis à tôle (j). (Plusieurs positions sont pos-
sibles en sélectionnant les trous de fixation sur le support de
prise de courant et en faisant tourner le joint en caoutchouc.)
Poser le câble sans tension dans la décharge de traction (k) et
visser avec les 2 vis à tôle. Selon la situation de montage, le
câble peut être passé hors du support de prise de courant par
un des trois évidements.
j
B 3,9 x 33
(3 x)
i
h
g
PT 4 x 10
k
Fixer la prise de courant de sécurité sur le capot du timon
(en plastique) de la caravane avec 4 vis, écrous et rondelles.
M4 x 16
(4 x)
Rondelle 4,3
(4 x)
Écrou M4 (4 x)
Il est interdit de percer le châssis.
Il est également possible de fixer la prise de courant de sécu-
rité à l’aide des deux colliers de serrage à vis tangente.
Poser un brin sur la commande (le raccourcir si néces-
saire), sertir la fiche plate et raccorder selon le schéma de
connexion.
Poser le deuxième brin sur la commande (le raccourcir si
nécessaire), sertir la cosse de batterie et visser au pôle négatif
de la batterie selon le schéma de connexion.
