Prima di iniziare i lavori leggere e seguire attentamente le
istruzioni di montaggio!
Durante il montaggio, fare attenzione che sfridi metallici o
altre impurità non penetrino nella centralina di comando.
In caso di viti con fermo per viti, è necessario prestare
attenzione che la filettatura sia priva d‘olio e di grasso.
Scopo d'impiego
Il Mover® TE R4 è stato costruito per essere impiegato su
caravan a due assi con un peso complessivo fino a 3000 kg.
Il Mover® TE R4 pesa ca 66 kg.
Controllare il carico rimorchiato del proprio veicolo di traino
così come il peso complessivo del proprio caravan per accer-
tarsi che questi veicoli siano predisposti per il peso aggiuntivo.
Omologazione
Il Mover® TE R4 di Truma è un modello omologato per il quale
è stata rilasciata una licenza d‘esercizio generale (ABE) per la
Germania. Non è necessario far eseguire un collaudo da parte
di un perito automobilistico. L‘ABE deve essere conservata
all‘interno del veicolo.
Il Mover® soddisfa ulteriori requisiti delle disposizioni e norma-
tive CE (vedi Dichiarazione di Conformità).
Durante il montaggio del Mover®, osservare le disposizioni
tecniche ed amministrative del paese in cui il veicolo viene
omologato per la prima volta.
Qualsiasi modifica all'apparecchio o l'impiego di parti di ri-
cambio o accessori importanti per il funzionamento non origi-
nali Truma, nonché l'inosservanza delle istruzioni per l'uso e di
montaggio, comportano la revoca della garanzia e l'esclusione
da eventuali risarcimenti per responsabilità civile. Inoltre si
estingue la licenza d'uso dell'apparecchio.
Attrezzi e dispositivi necessari
Per il montaggio del Mover® sono necessari:
– Chiave a tubo, chiave ad anello e chiave fissa da 13 mm,
17 mm
– Chiave dinamometrica (5 – 50 Nm)
– Tagliacavi / Pinza a crimpare
– Trapano / cacciavite / gattuccio Ø 25 mm
– Martinetto di manovra con capacità di 2 tonnellate e caval-
letti di supporto adeguati
– Illuminazione sufficiente

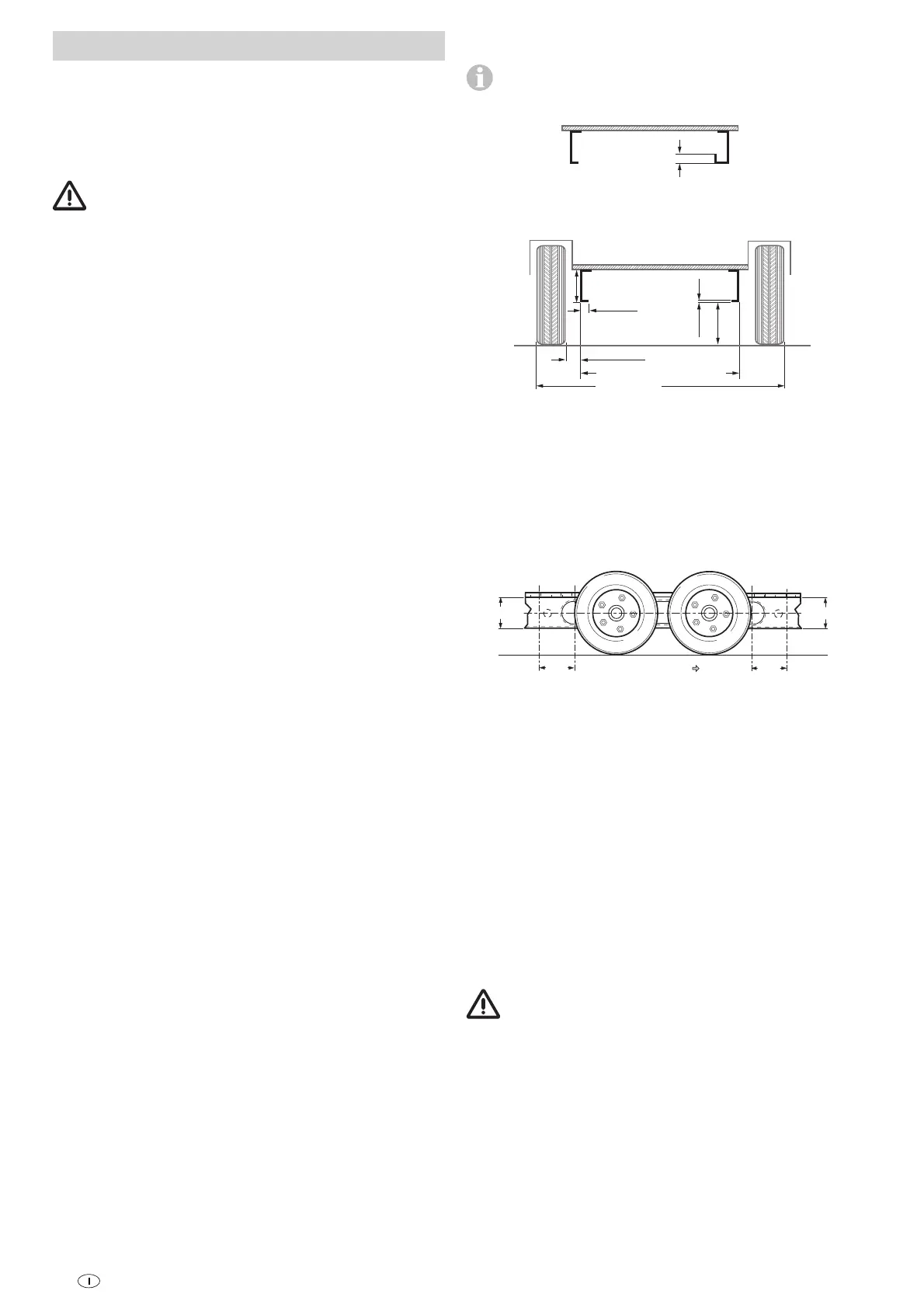

Istruzioni di montaggio
Misure minime per il montaggio
Come rappresentato nella figura, esiste una distinzione
tra i telai con profilo a L e con profilo a U.
Sottoscocca del caravan
Profilo a L
Profilo a U
max. 20
Il montaggio è possibile soltanto su caravan / rimorchi che
rientrino nelle dimensioni indicate di seguito.
min. 170*
min. 1200 / max. 2000
max. 2400
min. 50
min. 25
min. 35 **
170
min. 2,8
Sottoscocca del caravan
Tutte le misure sono espresse in mm.
* per veicolo carico con peso complessivo max consentito
** con profilo a U
Determinazione dell’altezza del telaio
A 330 mm dal bordo esterno del pneumatico all‘altezza del
mozzo / centro del pneumatico è necessaria un‘altezza del
telaio di min 170 mm.
Direzione di marcia
min. 170
min. 170
330
330
Determinazione del tipo di montaggio
1. Montaggio standard
Nei telai con profilo a L o profilo a U e un altezza del telaio di
min 170 mm ha luogo il montaggio standard. Non è necessa-
rio alcun accessorio speciale.
2. Montaggio su telai con profilo a L o profilo a U e
altezza del telaio tra 110 mm e inferiore a 170 mm
Per compensare l‘altezza è necessario utilizzare il set di distan-
ziali 30 mm (fino ad altezze del telaio di 140 mm) o il set di
distanziali 60 mm (altezze del telaio inferiori a 140 mm).
3. Montaggio con telaio con profilo a U o profilo a L e
altezza del telaio inferiore a 110 mm
Per i telai con un‘altezza del telaio inferiore a 110 mm, per la
compensazione dell‘altezza è necessario montare un set per
telai piani.
Se si utilizza il set per telai piani, in Germania è
obbligatorio far effettuare un collaudo da parte di
un perito automobilistico.
4. Per il montaggio davanti all‘asse al telaio AL-KO M,
con longheroni spostabili
Per la compensazione di bordi di telai sovrapponibili è neces-
sario utilizzare il set adattatore telai AL-KO M.
