Montering af drivelementerne
Køretøjschassiset skal være fri for rust og groft snavns. I om-
rådet omkring hjulophænget må der ikke være skader.
De hjul og dæk, der er monteret på campingvognen, skal
være af samme størrelse og type og pumpes op iht. produ-
centens angivelser.

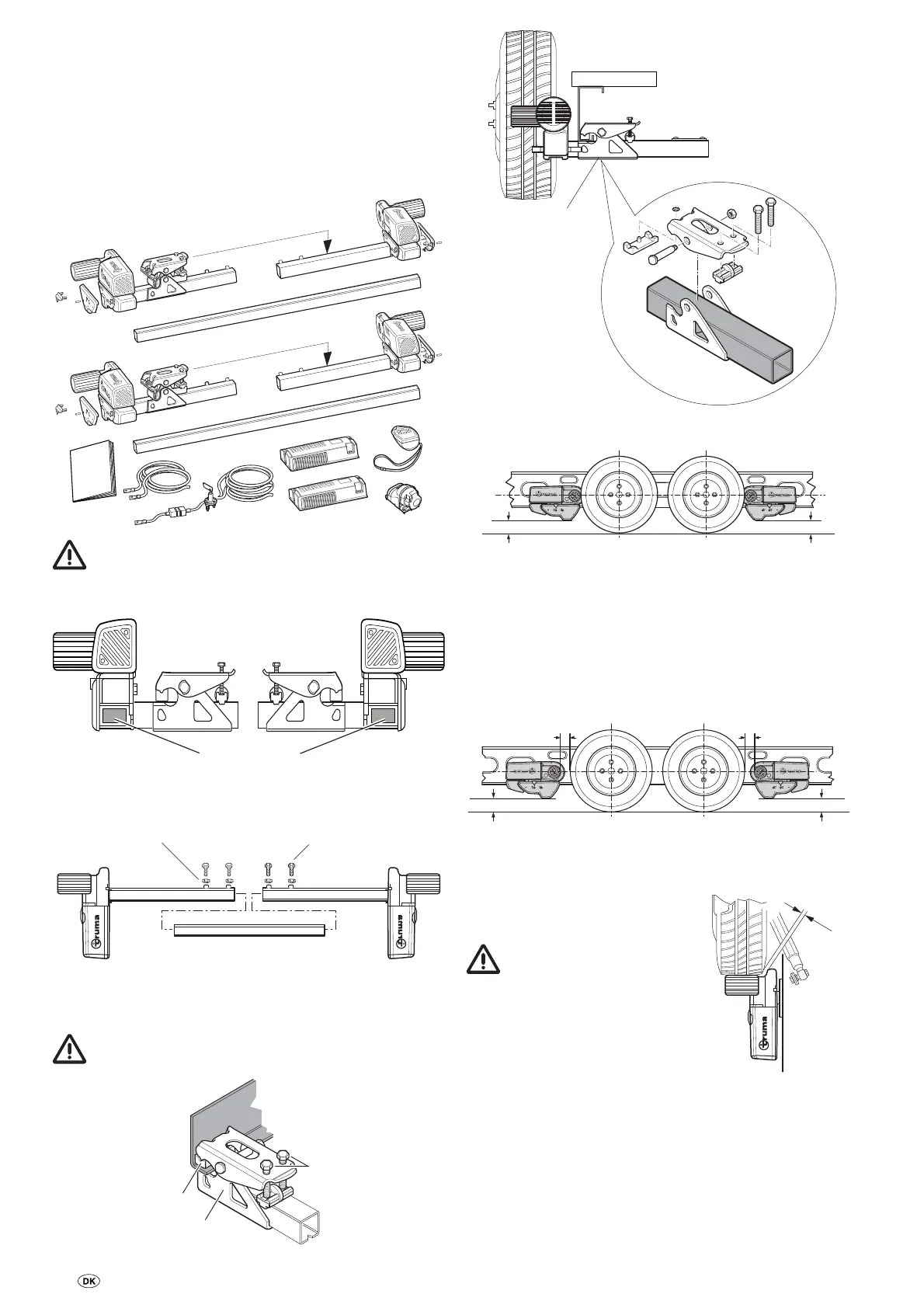

Tag alle komponenter ud af emballagen, og læg dem på jorden.
For at sikre gyldigheden af den generelle driftstilladelse
(ABE), skal de medfølgende 4 fabrikskilte (f) anbringes
til venstre og højre på tværstiveren mellem drivenhedernes
holdeplader.
f
Sæt drivenheder og tværstang løst sammen. Spænd kun
skruerne (kontramøtrikkerne) med hånden.
Møtrik M8 (4 x) M8 x 30 (4 x)
Skru drivenheden med tværstang og monteringssæt (b) såle-
des fast på køretøjsrammen med de to skruer (c), at den lige
netop kan forskydes på rammen.
Gripperen (a) skal ligge helt til på chassisrammen.
b
c
a
b
Placér drivrullerne således, at de sidder cirka på højde med
hjulnavet / hjulmidten.
min. 110 mm
min. 110 mm
Ved en afvigelse tilbyder Truma til udligning afstandssæt som
tilbehør på 30 mm og 60 mm.
30 mm afstandssæt, art.-nr. 60030-95000,
60 mm afstandssæt, art.-nr. 60030-95100.
Sørg for tilstrækkelig frihøjde (min. 110 mm).
Hold den rette afstand mellem dæk og ruller (20 mm) ved at
flytte drivenhederne (i frakoblet stand) på langs vha. den med-
følgende afstandslære. De forskydelige midterstykker tillader
en tilpasning til rammens bredde.
20 mm20 mm
min. 110 mmmin. 110 mm
Flyt drivenhederne på tværs, så dækkets maksimale
anlægsflade tildækkes.
Sørg for tilstrækkelig afstand mel-
lem gear og dæk / støddæmpere,
så disse ikke kommer i berøring.
Når rullen er svunget ind, er
min. afstanden 10 mm.
min.
10 mm
Efter rigtig placering spændes monteringssættets skruer (c)
en smule, hvorefter de krævede afstande kontrolleres igen.
Herved skal campingvognens vægt ligge på hjulene.
