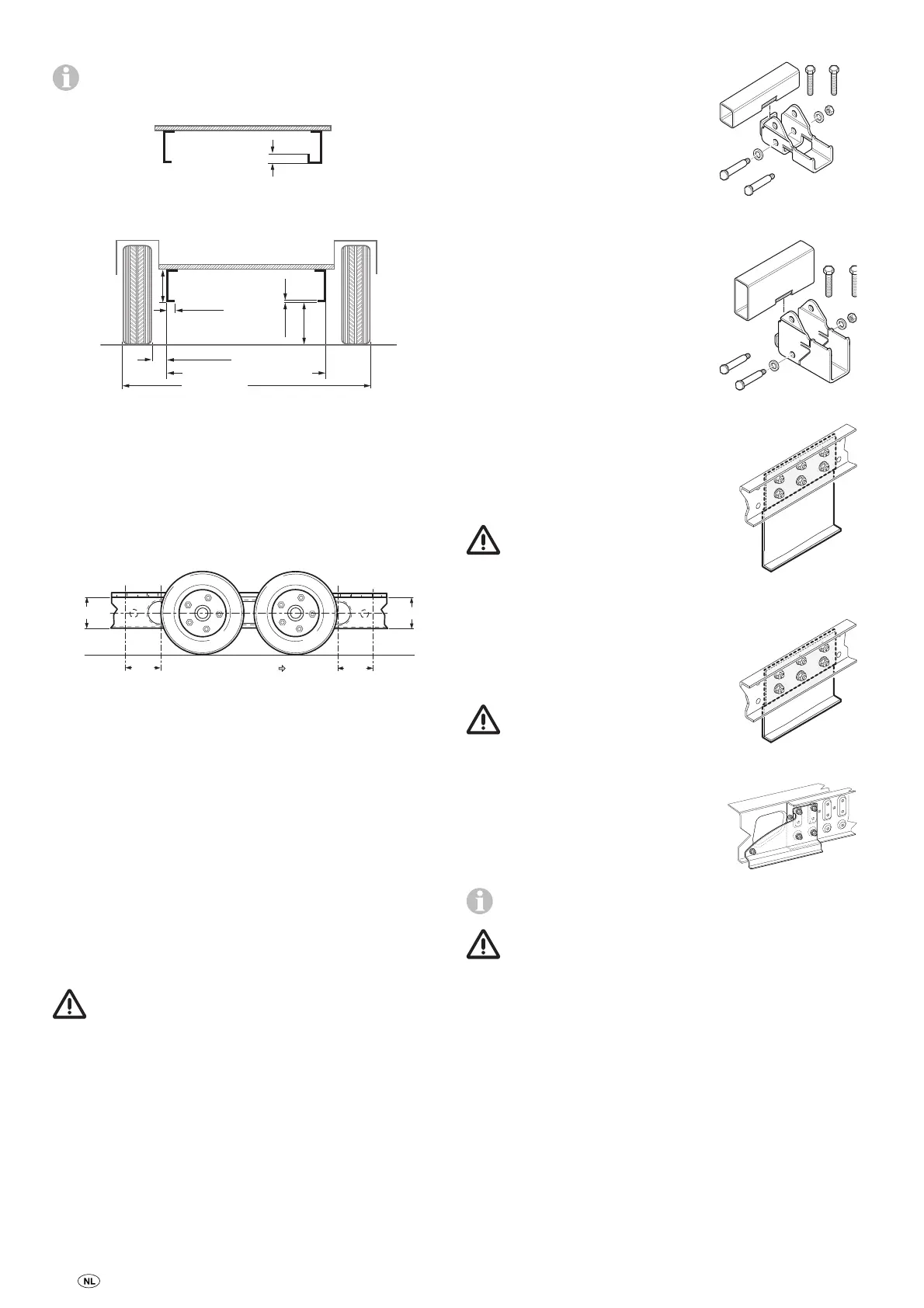

Minimumafmetingen voor de inbouw
Zoals weergegeven in de afbeelding wordt bij het chas-
sis onderscheid gemaakt tussen L- of U-profiel.
Caravanbodem
L-profiel
U-profiel
max. 20
Montage is alleen mogelijk op caravans / aanhangers die
voldoen aan de onderstaande afmetingen.
min.
170*
min. 1200 / max. 2000
max. 2400
min. 50
min. 25
min. 35 **
170
min. 2,8
Caravanbodem
Alle maten in mm.
* bij een geladen voertuig met max. toegelaten totaalgewicht
** bij U-profiel
Vaststelling van de chassishoogte
Op 330 mm van de buitenkant van de band ter hoogte
van de wielnaaf / het wielmidden is een framehoogte van
min. 170 mm noodzakelijk.
Rijrichting
min. 170
min. 170
330
330
Vaststelling van de montagesituatie
1. Standaard montage
Bij een chassis met U- of L-profiel en een framehoogte van
min. 170 mm vindt de standaardmontage plaats. Er zijn geen
speciaal onderdelen nodig.
2. Montage bij chassis met U- of L-profiel en frame-
hoogte tussen 110 mm en minder dan 170 mm
Om de hoogte te compenseren is de afstandset 30 mm
(tot 140 mm framehoogte) of de afstandset 60 mm (onder
140 mm framehoogte) noodzakelijk.
3. Montage bij chassis met U- of L-profielen met een
chassishoogte van minder dan 110 mm
Bij een chassis met een framehoogte van minder dan 110 mm
moet om de hoogte te compenseren een set voor platte
chassis aangebouwd worden.
Bij gebruik van de set voor plat chassis moet in
Duitsland een keuring door een erkend motorvoer-
tuigexpert plaatsvinden.
4. Voor de aanbouw voor de as aan het AL-KO chassis M,
met verschuifbare draagbuizen
Ter compensatie van overlappende framekanten moet de
AL-KO chassis M adapterset gebruikt worden.
Montage speciaal toebehoren
1. Afstandset 30 mm
Om de hoogte van caravans /
aanhangers met een framehoogte
van < 170 mm tot 140 mm te
compenseren,
art.-nr. 60030-95000.
2. Afstandset 60 mm
Om de hoogte van caravans /
aanhangers met een framehoogte
van < 140 mm tot 110 mm te
compenseren,
art.-nr. 60030-95100.
3. Set voor plat chassis
Om de hoogte van caravans /
aanhangers met een framehoogte
kleiner dan 110 mm te compen-
seren en / of om versterkingsbui-
zen te overbruggen,
art.-nr. 60010-64900.
Bij gebruik van deze montage-
set moet in Duitsland een
keuring door een erkend motor-
voertuigexpert plaatsvinden.
3a. Set voor platte chassis kort
Om de hoogte van caravans/
aanhangers met een frame-
hoogte kleiner dan 110 mm te
compenseren,
art.-nr. 60030-37600.
Bij gebruik van deze montage-
set moet in Duitsland een
keuring door een erkend motor-
voertuigexpert plaatsvinden.
4. AL-KO chassis M adapterset
Aanbouwset om frameranden bij
caravans met AL-KO chassis M
art.-nr. 60030-38600 te compenseren.
Gedetailleerde inbouwinstructies zijn bij de betreffende
montageset gevoegd.
De montage van de Mover® TE R4 op caravans /
aanhangers met een ander chassis is niet
toegestaan!
Aan het voertuigchassis mag noch geboord (uitgezonderd bij
gebruik van de set voor plat chassis) noch gelast worden. In
geen enkel geval mogen delen van de wielophanging gede-
monteerd worden.
Plaatskeuze
De Mover® wordt voor de eerste en achter de tweede as ge-
monteerd. Voor bevestiging van de Mover® mogen uitsluitend
de meegeleverde schroeven (of de als speciale onderdelen
verkrijgbare montagedelen) worden gebruikt.
