43

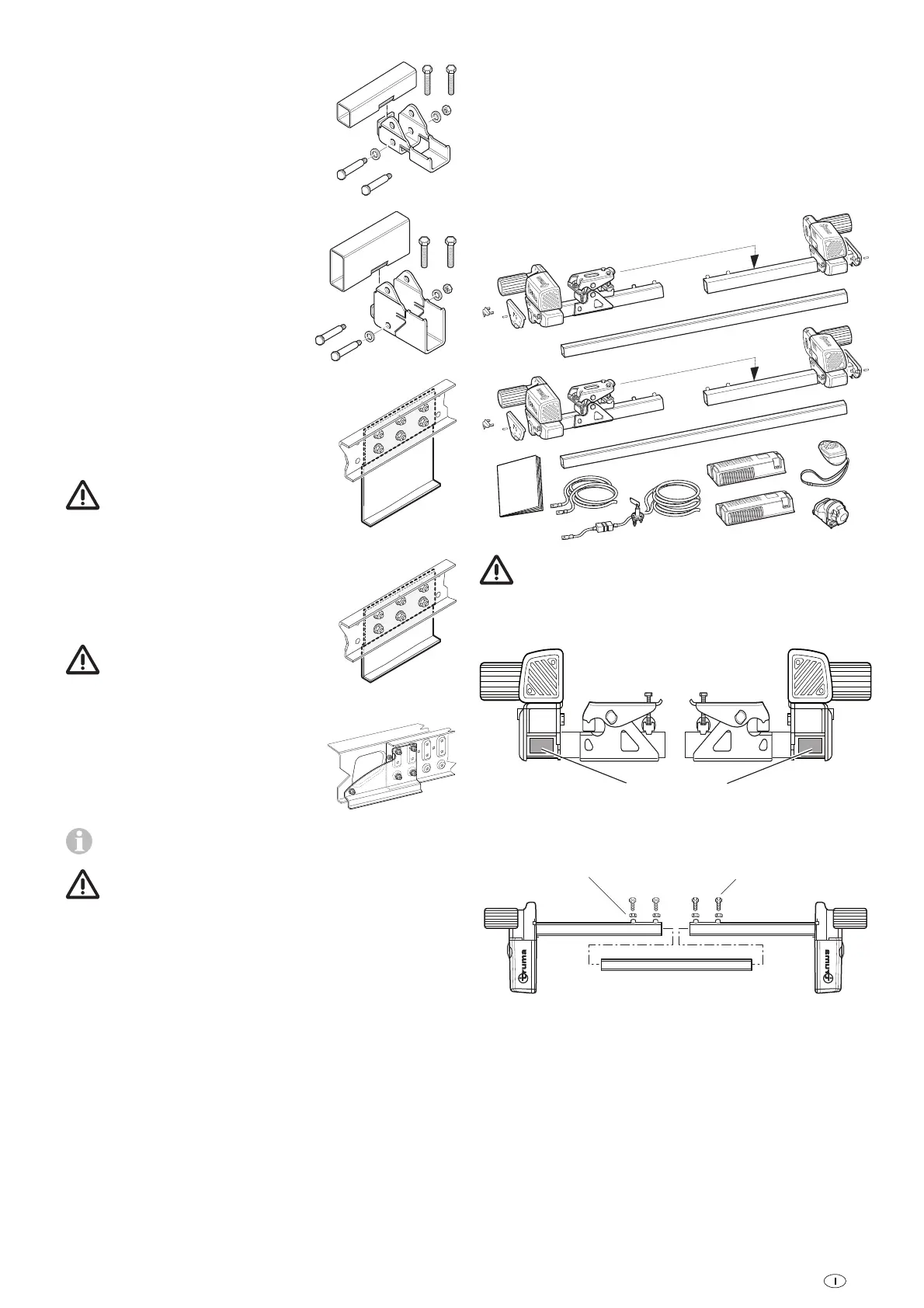

Accessori speciali per il montaggio
1. Set di distanziali 30 mm
Per la compensazione di altezze per
roulotte / rimorchi con altezza del
telaio di < 170 mm fino a 140 mm,
n° art. 60030-95000.
2. Set di distanziali 60 mm
Per la compensazione di altezze per
roulotte / rimorchi con altezza del
telaio di < 140 mm fino a 110 mm,
n° art. 60030-95100.
3. Set per telai piani
Per la compensazione di altezze di
roulotte / rimorchi con un altezza
del telaio inferiore a 110 mm e / o
bypass delle aste di collegamento,
n° art. 60010-64900.
Se si utilizza questo set di montag-
gio, in Germania è obbligatorio
far effettuare un collaudo da parte di
un perito automobilistico.
3a. Set per telai piani corti
Per la compensazione dell‘altezza di
roulotte / rimorchi con un‘altezza del
telaio inferiore a 110 mm,
n° art. 60030-37600.
Se si utilizza questo set di montag-
gio, in Germania è obbligatorio
far effettuare un collaudo da parte di
un perito automobilistico.
4. Set adattatore telaio AL-KO M
Kit di montaggio per la compensazio-
ne dei bordi di telaio per roulotte con
telaio AL-KO M,
n° art. 60030-38600.
Le istruzioni di montaggio dettagliate sono allegate al
relativo set di montaggio.
Il montaggio di Mover® TE R4 al caravan /
rimorchio con altri telai non è ammesso!
Sull'autotelaio non è permesso eseguire né perforazioni (fatta
eccezione per i casi in cui viene utilizzato il set per telai piani),
né saldature. In nessun caso è possibile smontare i componenti
delle sospensioni dell'asse delle ruote.
Scelta della posizione
Il Mover® viene montato davanti al primo asse e dietro al
secondo asse. Per il fissaggio del Mover®, possono essere
utilizzate soltanto le viti in dotazione (oppure i componenti di
montaggio disponibili come accessori speciali).
Montaggio degli elementi di trasmissione
Il telaio del veicolo non deve presentare segni di ruggine o
sporco pesante. Nella zona delle sospensioni dell'asse delle
ruote non devono essere presenti danneggiamenti.
Le ruote e i pneumatici montati sul caravan devono essere
della stessa misura e dello steso tipo ed essere gonfiati in
base alle indicazioni del costruttore.
Togliere tutti i componenti dalla confezione e riporli a terra.
Per garantire la validità dell’omologazione di riferimento
tedesca (ABE), devono essere applicate le 4 targhette
del costruttore fornite in dotazione (f) sulla barra antirollio, sia
a sinistra sia a destra, tra le lamiere di fissaggio e le unità di
trasmissione.
f
Unire le unità di trasmissione e la traversa lasciandole allenta-
ti. Non stringere eccessivamente le viti (controdadi).
Dado M8 (4 x) M8 x 30 (4 x)
Montare l‘unità di trasmissione con barra trasversale e kit di
fissaggio (b) sul telaio del veicolo e fissare con entrambe le
viti (c) in modo da consentire ancora un leggero spostamento
sul telaio.
