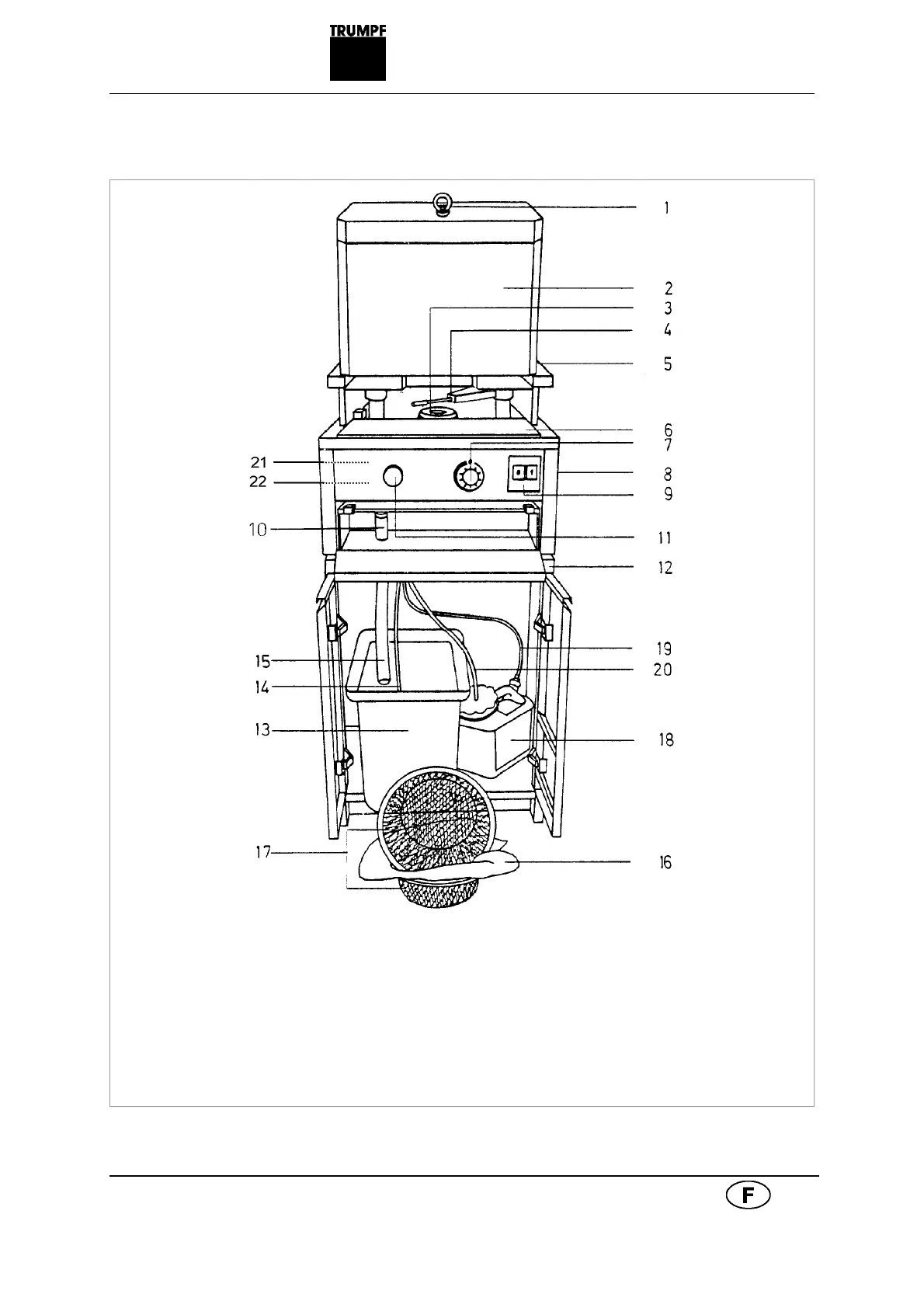

2. Description
1 Oeillet de transport 9 Sectionneur principal 16 Papier filtre
2 Protecteur/partie supérieure ARRET/MARCHE 17 Tamis
3 Plateau tournant 10 Tuyau de reflux 18 Bac d'huile hydraulique
4 Butée 11 Bouton d'avance 19 Reflux/huile hydraulique
5 Alésage/desserrage du frein 12 Châssis 20 Tuyau/huile hydraulique
6 Trappe 13 Bac à réfrigérant abrasif 21 Vanne de retenue
7 Bouton tournant/taux d'affûtage 14 Tube d'aspir./réfrigérant abrasif 22 Limiteur de pression
8 Indicateur 15 Reflux/réfrigérant abr.
quicksharp Fig. 9885
B60F quicksharp 7
