4.2 Reafilado de punzones planos

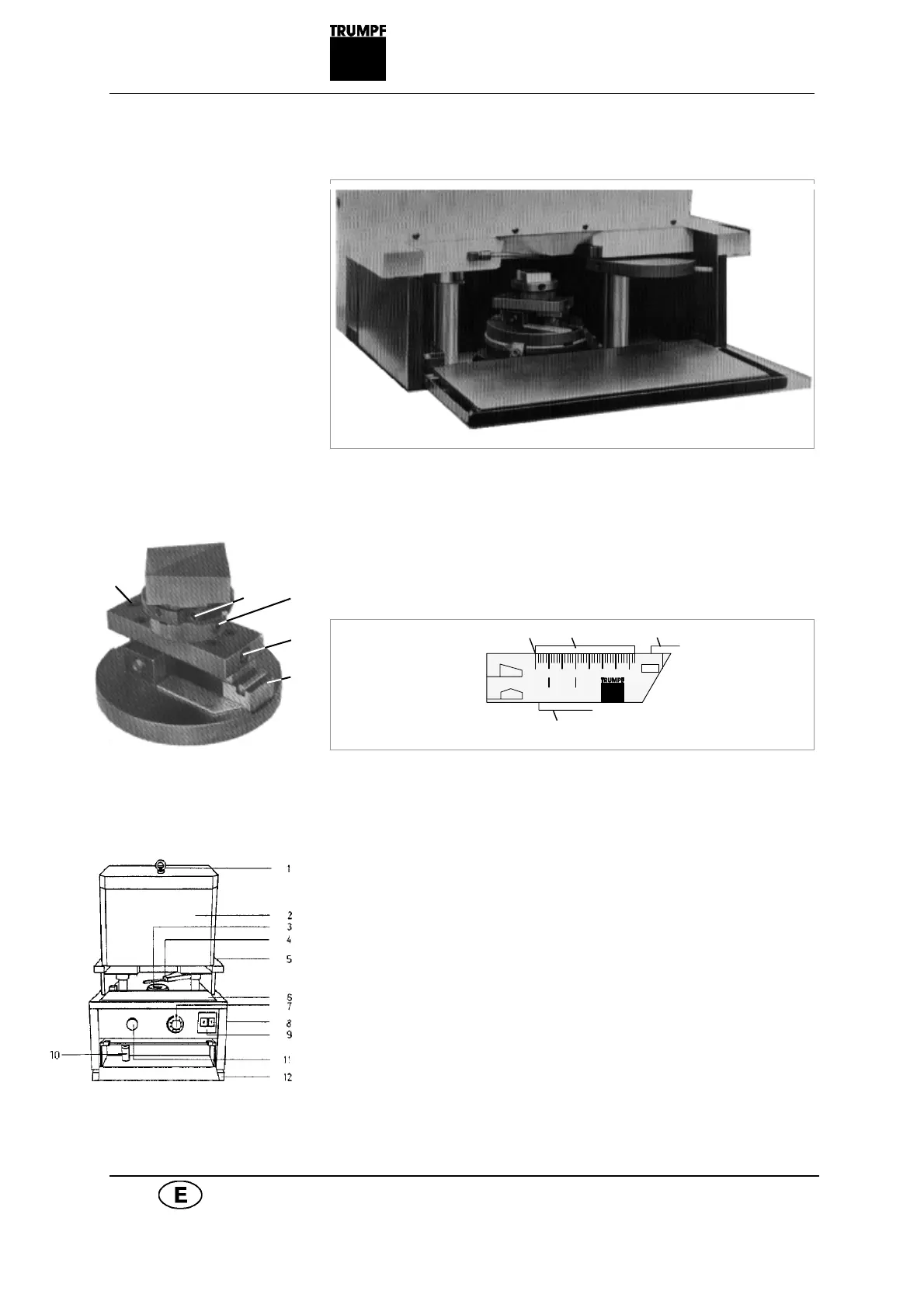

Reafilado de punzones planos Fig. 9893
Procedimiento • Inserte el punzón (con el anillo de ajuste) en el dispositivo de
afilado de punzones
• Apriete los tornillos (1, 2 y 5)
4
2
3
1
5
• Afloje el tornillo (4)
• Ponga el cursor (3) con la raya de marca roja en el segmento de
escala para punzones planos (3):
50 60 7040
10080
12 3
4
Regla sinusoidal Fig. 9894
• Apriete el tornillo (4)
• Mueva el tope (4) hacia la izquierda, venciendo un punto de
presión; súbalo con la parte superior (2)
• Sujete el dispositivo de afilado de punzones sobre el plato giratorio
(3) con ayuda de las mordazas (aflojar y apretar las mordazas con
el tornillo de hexágono interior)
• Baje la parte superior hasta que el tope esté en contacto con el
punzón, después mueva el tope hacia la derecha
• Cierre la tapa rebatible (6); no es posible arrancar la máquina con
la tapa rebatible abierta
• Ajuste el valor de reafilado (7) deseado en el botón giratorio
• Ponga en ON el interruptor principal (9)
• Tire primero del botón de avance (11) y vuelva a empujarlo
• El proceso de afilado se realiza automáticamente. Una vez
acabado el proceso de rectificación, la quicksharp se apaga auto-
máticamente.
12 quicksharp B60S
