☞ Usted puede interrumpir en cualquier momento el proceso
de afilado, tirando del botón de avance (11).
El fin del proceso de afilado es señalado por la espiga
indicadora verde (8). Una vez acabado el proceso de recti-
ficación, la quicksharp se apaga automáticamente.
Para los punzones de otros proveedores tienen que utili-
zarse los dispositivos de sujeción correspondientes (véase
la lista de piezas de repuesto).
4.3 Reafilado de punzones achaflanados
(Whisper Tools)
Diferenciación Se distinguen punzones achaflanados en un lado y en ambos lados:
• Hasta 72 mm de diámetro envolvente (medida entre vértices,
diámetro): achaflanado unilateralmente
• Diámetros envolvente mayores de 72 mm: achaflanados bilateral-
mente (en forma de tejado).

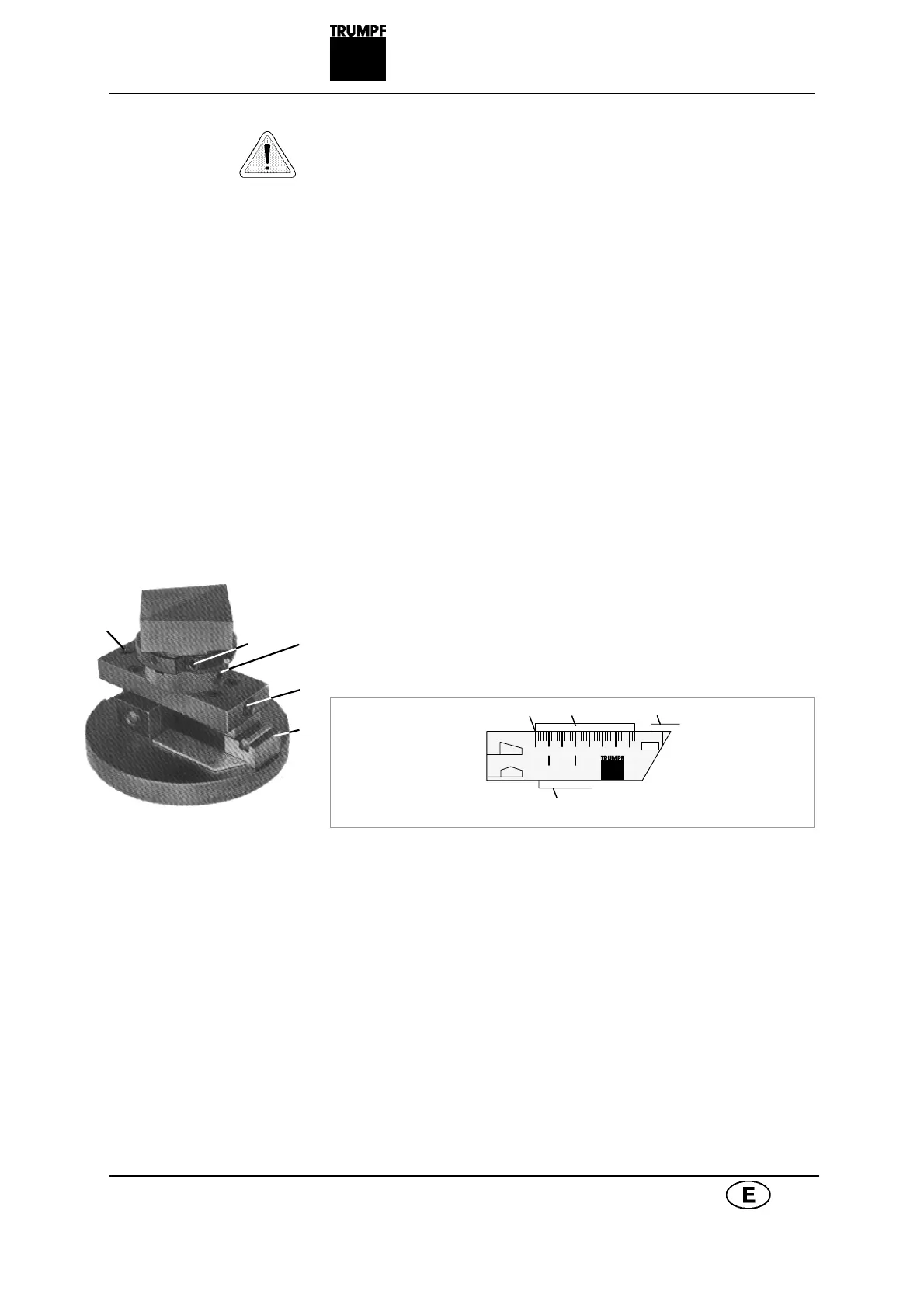

Procedimiento • Inserte el punzón (con el anillo de ajuste) en el dispositivo de
afilado de punzones
• Afloje el tornillo (4)
4
2
3
1
5
• Ponga el cursor (3) con la raya de marca roja en el segmento de
escala para punzones achaflanados o punzones achaflanados en
forma de tejado. Ajuste los valores numéricos en el segmento de
escala según el diámetro envolvente (medida entre vértices,
diámetro) del punzón:
50 60 7040
10080
12 3
4
Regla sinusoidal Fig. 9894
B60S
quicksharp 13
