4.2 Affûtage des poinçons plats

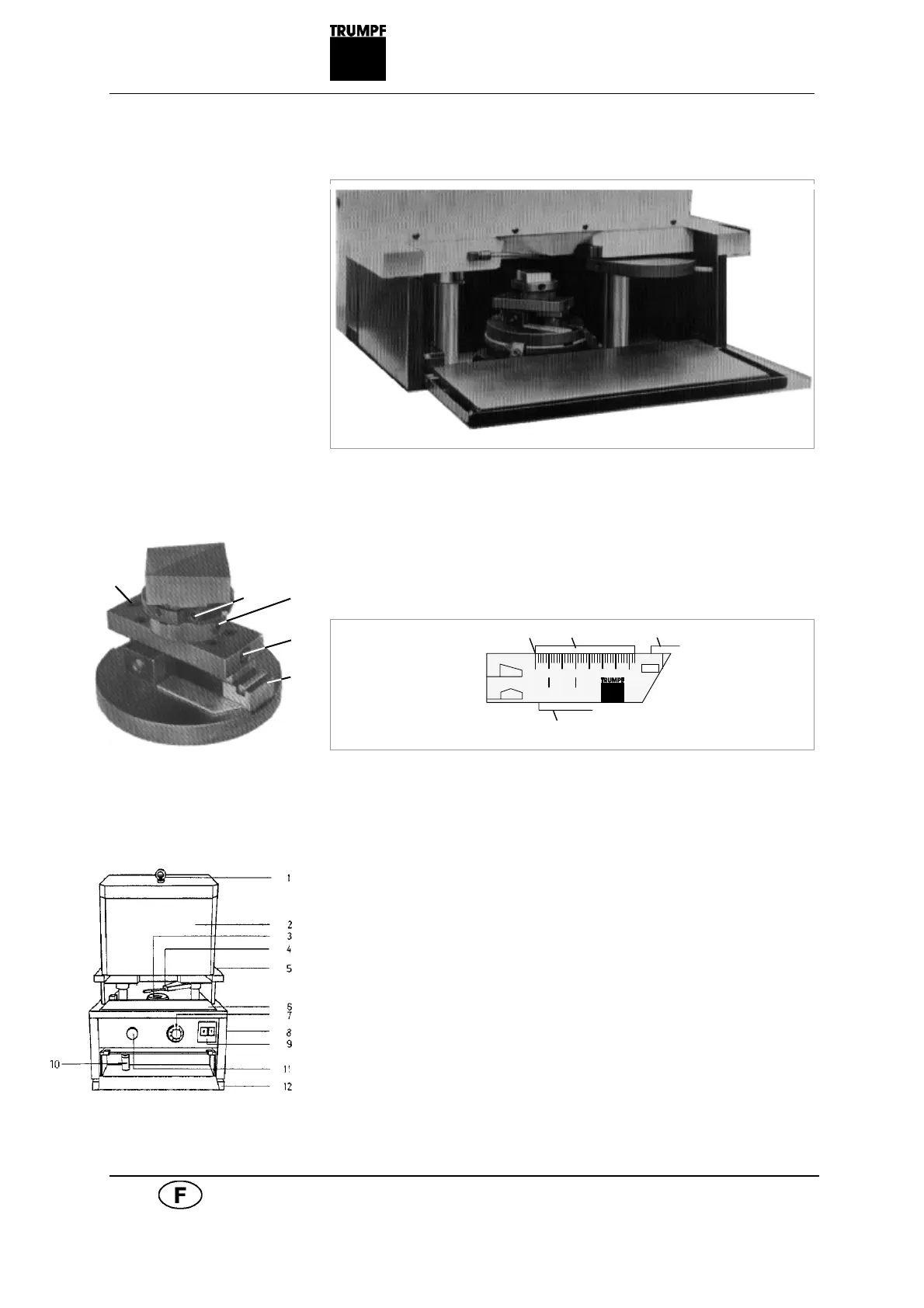

Affûtage de poinçons plats Fig. 9893
Procédé • Insérez le poinçon (ainsi que la bague d'ajustage) dans le rectifieur
de poinçon
• Serrez les vis (1, 2 et 5)
4
2
3
1
5
• Desserrez la vis (4)
• Positionnez le repère rouge du curseur (3) sur la section graduée
pour poinçons plats (3) :
50 60 7040
10080
12 3
4
Règle sinus Fig. 9894
• Resserrez la vis (4)
• Déplacez la butée (4) vers la gauche en surmontant le point de
compression; faites remonter la partie supérieure (2)
• Fixez le rectifieur des poinçons sur le plateau tournant (3) avec les
mors de serrage (dévissez mors et vis hexagonales, puis
resserrez-les)
• Abaissez la partie supérieure jusqu'à ce que la butée adhère au
poinçon, puis déplacez la butée vers la droite
• Refermez la trappe (6); l'appareil ne peut fonctionner tant que la
trappe est ouverte
• Réglez le taux d'affûtage (7) souhaité au niveau bouton d'avance
• Activez le sectionneur principal (9)
• Tirez sur le bouton d'avance (11), puis enfoncez-le
• Le cycle d'affûtage se déroule automatiquement. Quicksharp se
met automatiquement à l'arrêt dès la fin du processus d'affûtage.
