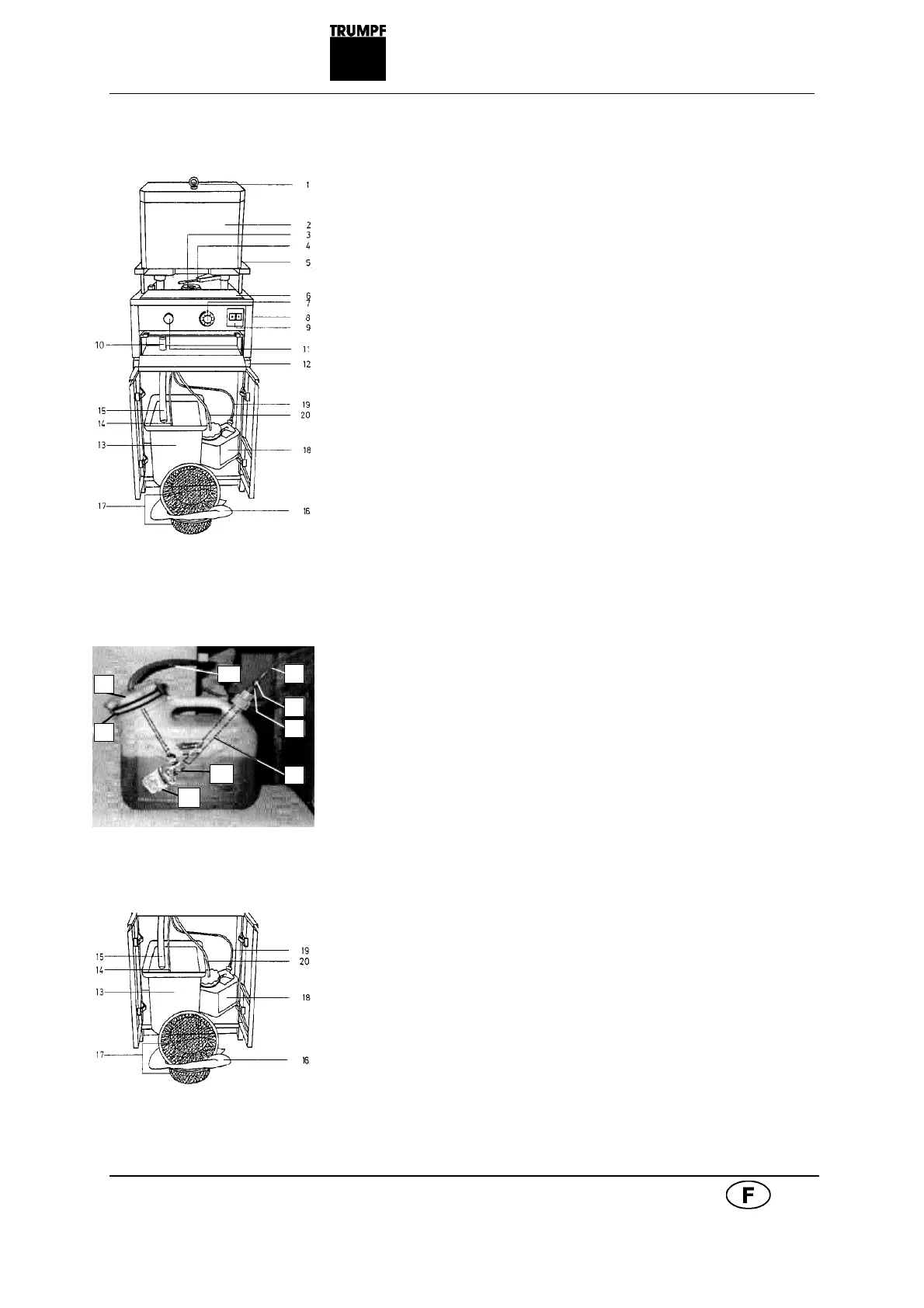

3. Installation
• Vérifiez que l'appareil a été livré en totalité et qu'il n'a subi aucun
dommage dû au transport
• Pour le transport, utilisez des oeillets de suspension (1) (à visser
entièrement); transportez affûteuse et châssis séparément pour
des raisons de sécurité
• Ne détériorez pas les tuyaux de connexion (14, 15)
Installation :
• Posez le câble de courant à l'arrière de la machine
• Faites passer le tube de reflux transparent (15) par le châssis et
fixez le tuyau de reflux (10) à l'aide d'un collier de serrage
• Amenez les tubes (14, 15, 19, 20) aux bacs par le haut de
l'armoire (pour le raccordement voir ci-dessous)
• Otez les oeillets après le transport
• Ouvrez la trappe (6), desserrez le frein (5) (introduisez le tournevis
pour vis hexagonales ouv.6 dans l'alésage en rrepoussant le
boulon)
• Soulevez la partie supérieure (2), ôtez la plaquette d'arrêt
(styropor)
• Abaissez la partie supérieure (2) d'env. 50 mm, orientez la butée
(4) vers la droite et refermez la trappe (6)
3.1 Bac à huile hydraulique
5
4
7
1
8
9
6
3
2
Raccordement :
• Démontez l'écrou d'accouplement (7) et le capuchon de fermeture
(1)
• Posez le tube (4) et fixez l'écrou (7)
• Ouvrez le couvercle (2) et démontez le couvercle (3)
• Faites passer le tube (5) sans le filtre (6) par le couvercle (2)
• Montez le filtre (6) sur le tube (5)
• Remplissez d'huile hydraulique selon les instructions de
maintenance
• Remontez le couvercle (2)
3.2 Bac à réfrigérant abrasif
Préparez le réfrigérant abrasif :
• Proportion du mélange : 1 : 30 (0.6 - 0.7 litre de Henkel P3-
MULTAN 41-3 pour 20 litres d'eau)
• Nettoyez le bac (13) et remplissez-le de réfrigérant abrasif
• Introduisez le tube d'aspiration (14) et le filtre dans le bac
• Posez le papier filtre (16) entre les tamis (17)
• Suspendez les tamis dans les bacs, reflux/réfrigérant abrasif
devant pénétrer dans les tamis.
B60F quicksharp 9
