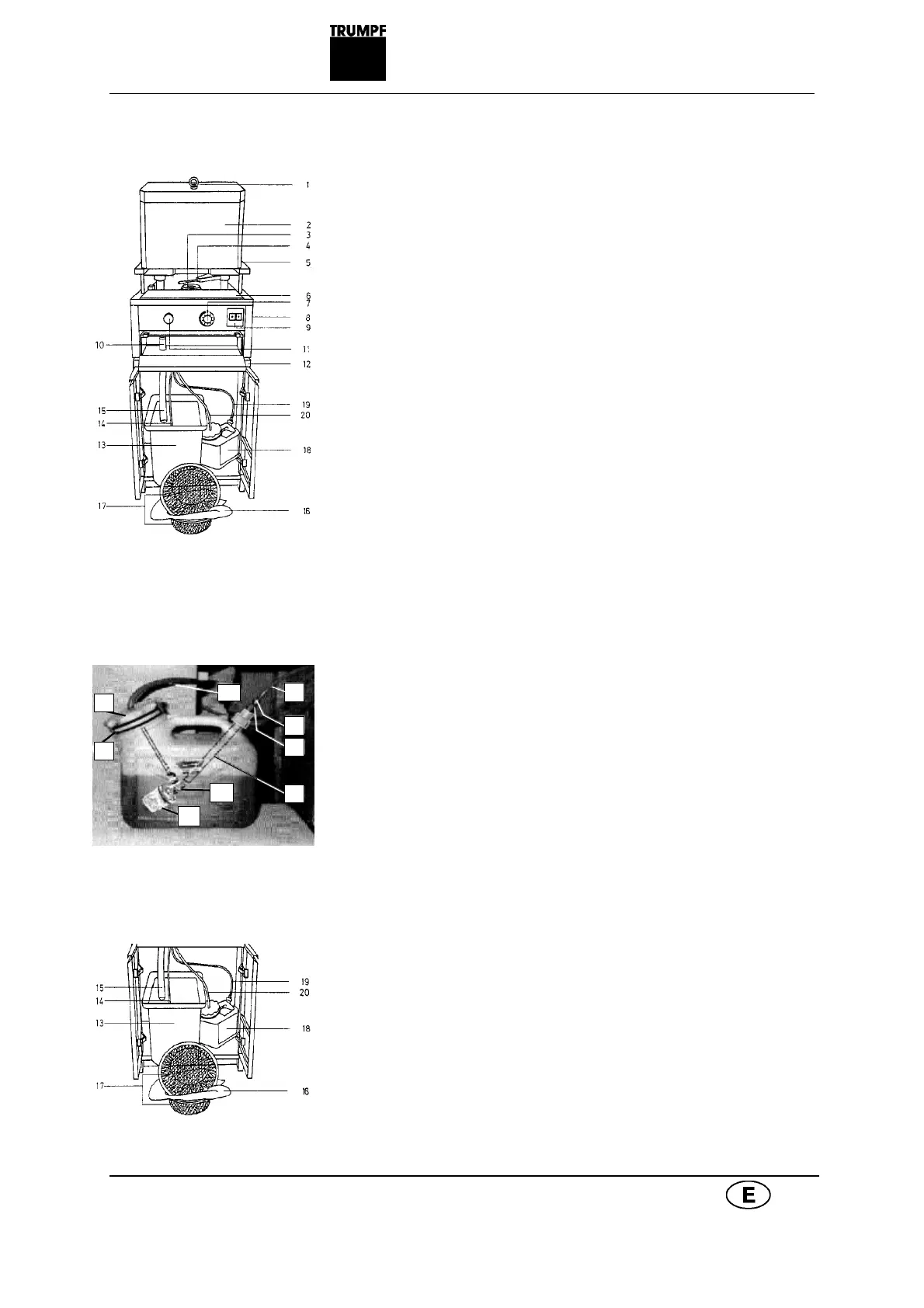

3. Montaje
• Revise el suministro conforme al pedido en cuanto a integridad y
daños de transporte
• Utilice la armella de transporte (1) para transportar la máquina
(enrósquela completamente); por razones de seguridad, transporte
por separado la afiladora y el armario inferior
• No deteriore las mangueras de unión (14, 15)
Montar la máquina:
• Lleve el cable eléctrico hasta la parte posterior de la máquina
• Pase la manguera de retorno (15) - transparente - a través del
armario inferior y sujétela con una abrazadera en el tubo de
retorno (10)
• Pase las mangueras (14, 15, 19, 20) a través de la parte superior
del armario a los depósitos (para la conexión, véase abajo)
• Retire la armella de transporte
• Abra la tapa rebatible (6), suelte el freno (5) (inserte el
destornillador de cabeza hexagonal SW6 en el agujero y mueva el
perno hacia atrás)
• Suba la parte superior (2), retire el seguro de transporte (icopor)
• Baje aprox. 50 mm la parte superior (2) y gire el tope (4) hacia la
derecha, cierre la tapa rebatible (6)
3.1 Depósito de refrigerante de afilado
5
4
7
1
8
9
6
3
2
Establecer las conexiones:
• Desmonte la tuerca de racor (7) y el capuchón (1)
• Enchufe la manguera (4) y apriete la tuerca de racor (7)
• Abra la tapa de cierre (2) y desmonte el tapón (3)
• Pase la manguera (5) sin filtro (6) a través de la tapa de cierre (2)
• Monte el filtro (6) en la manguera (5)
• Llene aceite hidráulico de acuerdo con "Mantenimiento"
• Monte la tapa de cierre (2)
3.2 Depósito de refrigerante de afilado
Preparar el refrigerante de afilado:
• Relación de mezcla: 1 : 30
(0.6 - 0.7 litros de Henkel P3-MULTAN 41-3 a 20 litros de agua)
• Limpie el depósito (13) y llénelo con refrigerante de afilado
• Introduzca la manguera de succión (14) con filtro en el depósito
• Coloque el papel filtrante (16) entre los tejidos metálicos (17)
• Cuelgue los tejidos metálicos en el depósito, el retorno refrigerante
de afilado debe entrar en los tejidos metálicos
B60S quicksharp 9
