• Section graduée (1) : pour poinçons à vague de coupe jusqu'à 35
mm de diamètre d'inscription
• Section graduée (2) : pour poinçons à vague de coupe unilatérale
et à diamètre d'inscription 35 - 72 mm
• Section graduée (4) : pour poinçons à vague de coupe bilatérale
(en forme de toit) et à diamètre d'inscription supérieur à 72 mm
4
2
3
1
5

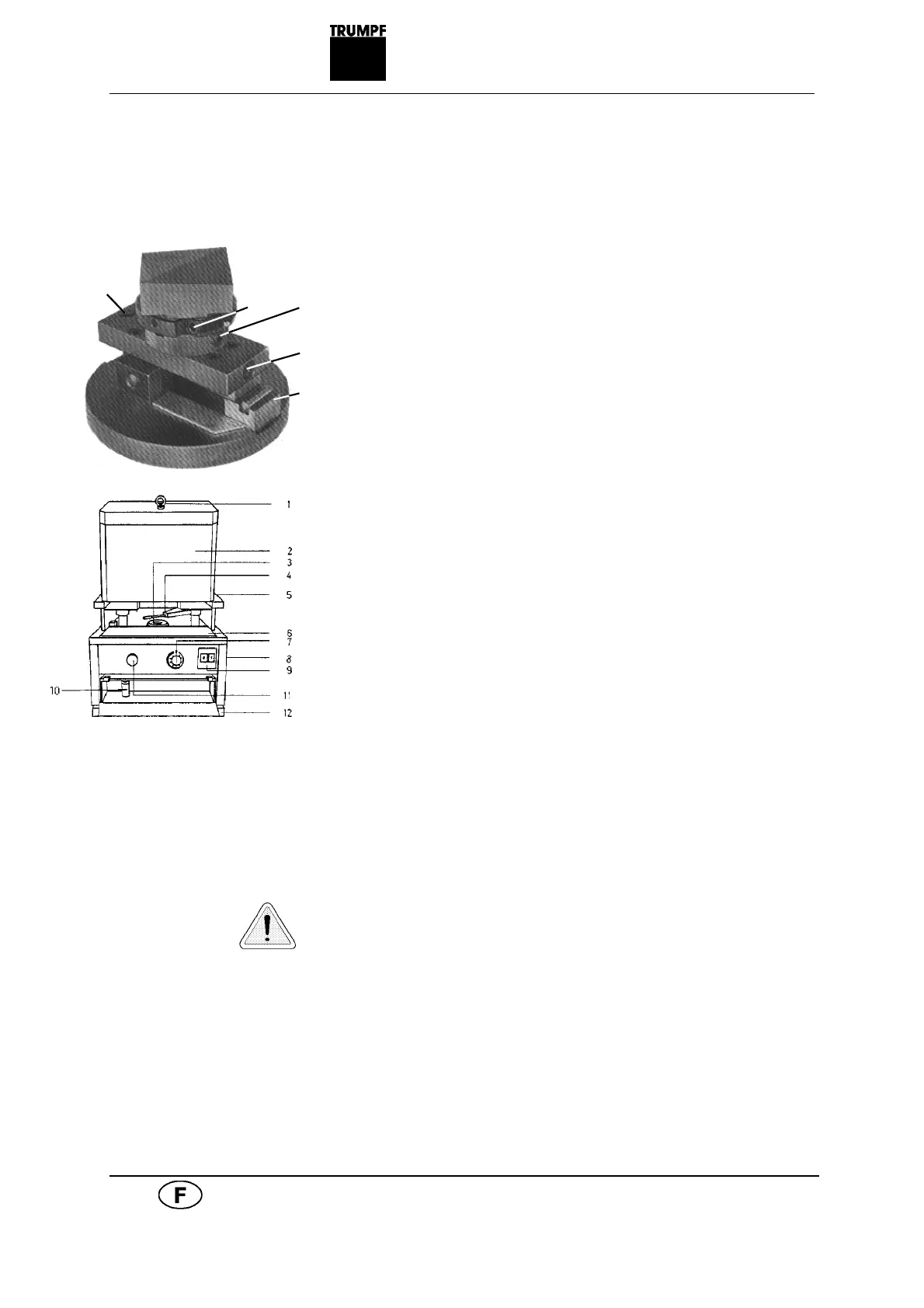

• Resserrez la vis (4)
• Réglez la planéité de la surface de poinçon à affûter à l'aide du
traceur de hauteur
• Resserrez les vis (1, 2 et 5)
• Déplacez la butée (4) vers la gauche en surmontant le point de
compression; faites remonter la partie supérieure (2)
• Fixez le rectifieur des poinçons sur le plateau tournant (3) avec les
mors de serrage (dévissez mors et vis hexagonales, puis
resserrez-les)
• Abaissez la partie supérieure jusqu'à ce que la butée adhère au
poinçon, puis déplacez la butée vers la droite
• Refermez la trappe (6); l'appareil ne peut fonctionner tant que la
trappe est ouverte
• Réglez le taux d'affûtage (7) souhaité au niveau du bouton
d'avance
• Désactivez le sectionneur principal (9)
• Tirez sur le bouton d'avance (11), puis enfoncez-le
• Le cycle d'affûtage se déroule automatiquement - tournez les
poinçons à vague de coupe bilatérale (en forme de toit) dans le
rectifieur de 180˚; desserrez la vis (2, fig. ci-dessus) à cet effet et
tournez-la de 4 crans, puis resserrez-la (2)
• Activez le sectionneur principal (9)
• Tirez sur le bouton d'avance (11), puis enfoncez-le - le cycle
d'affûtage se déroule automatiquement. Quicksharp se
met automatiquement à l'arrêt dès la fin du processus d'affûtage.
☞ Le cycle d'affûtage automatique peut être interrompu à tout
moment en tirant sur le bouton d'avance (11).
La fin du cycle est visible sur l'indicateur de couleur verte
(8). Quicksharp se met automatiquement à l'arrêt dès la fin
du processus d'affûtage.
14 quicksharp B60F
