- 11 -

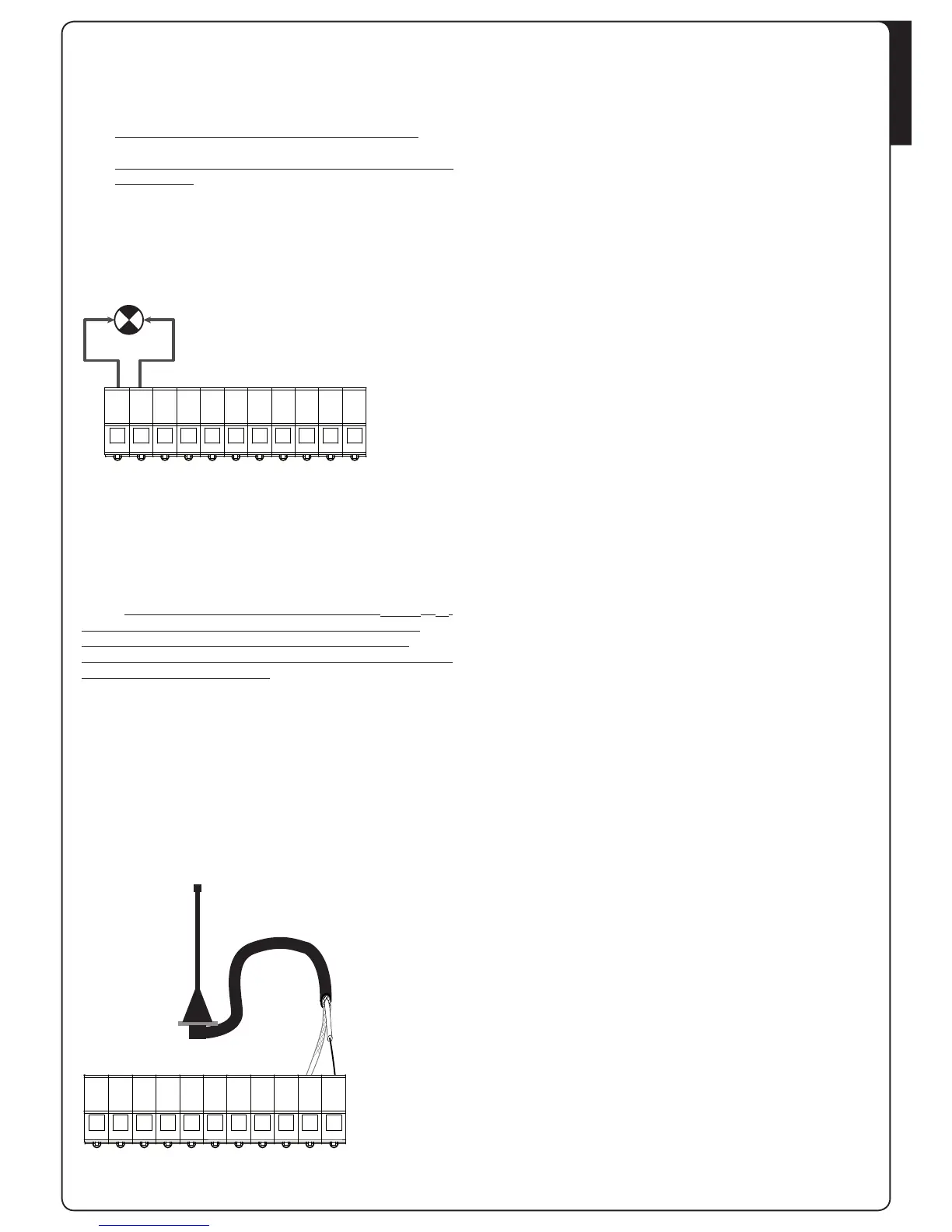

8.6 - USCITA LAMPEGGIANTE / SPIA
La centrale PD22 dispone di un uscita luci a 24Vdc-3W
configurabile che può essere utilizzata per il collegamento di un
lampeggiante o di una lampada spia.
C
l’ingresso è configurato di default come lampeggiante
(parametro SPiA = FLSh).
Per configurare l’uscita come spia modificare le impostazioni
del parametro SPiA
Il lampeggiante si attiva durante apertura e chiusura con la stessa
frequenza di lampeggio, mentre la lampada spia lampeggia a 2 Hz
in apertura, 4 Hz in chiusura e rimane accesa fissa in pausa.
Collegare i cavi ai morsetti L10 (+) e L11 (-) della centrale.
L1L2L3L4L5L6L7L8L9
+-
L10L11
8.7 - LUCE DI CORTESIA
ATRIS è dotato di una luce di cortesia integrata che rimane accesa
durante l’apertura e la chiusura più un tempo programmabile
tramite il parametro LUCi (default = 1 minuto)
NOTA: se è attiva la chiusura automatica (parametro Ch.AU = Si)
la luce di cortesia rimane accesa per tutta la pausa e inizia a
lampeggiare negli ultimi 20 secondi prima della richiusura.
Oltre al lampeggio negli ultimi 20 secondi prima della richiusura il
dispositivo emette anche dei BEEP.
8.8 - ANTENNA
ATRIS viene fornito con un’antenna interna già collegata.
Se la portata radio non è sufficiente, è necessario utilizzare
l’antenna esterna codice 19A001.
Rimuovere l’antenna interna collegata sul morsetto L1.
Collegare il polo caldo dell’antenna esterna al morsetto L1 (ANT)
della centrale e la calza al morsetto L2 (ANT-)
L1L2L3L4L5L6L7L8L9
L10L11
8.9 - ALIMENTAZIONE
La centrale deve essere alimentata da una linea elettrica a
230V-50Hz protetta con interruttore magnetotermico differenziale
conforme alle normative di legge.
Collegare la spina del dispositivo alla linea elettrica.
8.10 - ALIMENTAZIONE DA BATTERIA
Se si vuole che il dispositivo funzioni anche in caso di
black-out elettrico, è possibile collegare la batteria tampone
B-PACK (accessorio codice 161212) o il dispositivo ECO-LOGIC
(codice 28A034).
Collegare il connettore della batteria tampone B-PACK o del
dispositivo ECO-LOGIC sui morsetti BATTERY della centrale.
m ATTENZIONE: utilizzando l’alimentazione di una
batteria o del dispositivo ECO-LOGIC è necessario abilitare
la funzione ENERGY SAVING (parametro En.SA=Si)
