- 78 -
8.11 - RECEPTOR DE ACOPLAMIENTO
La central PD22 está predispuesta para el acoplamiento de un
receptor de la serie MR con arquitectura súper-heterodina de
elevada sensibilidad.
El módulo receptor MR tiene a disposición 4 canales a cada uno
de los cuales está asociado un mando de la central:
• CANAL 1 g START
• CANAL 2 g APERTURA PARCIAL PARA VENTILACIÓN
• CANAL 3 g STOP
• CANAL 4 g LUCES INTERIORES
Para acceder a la programación del módulo MR sin abrir el
compartimiento de conexiones es posible utilizar el pulsador
y el led G1 (solo con MR2-U versión 1.5 o superior).
NOTA: Para la programación de los 4 canales y de las lógicas de
funcionamiento lea atentamente las instrucciones adjuntas al
receptor MR.

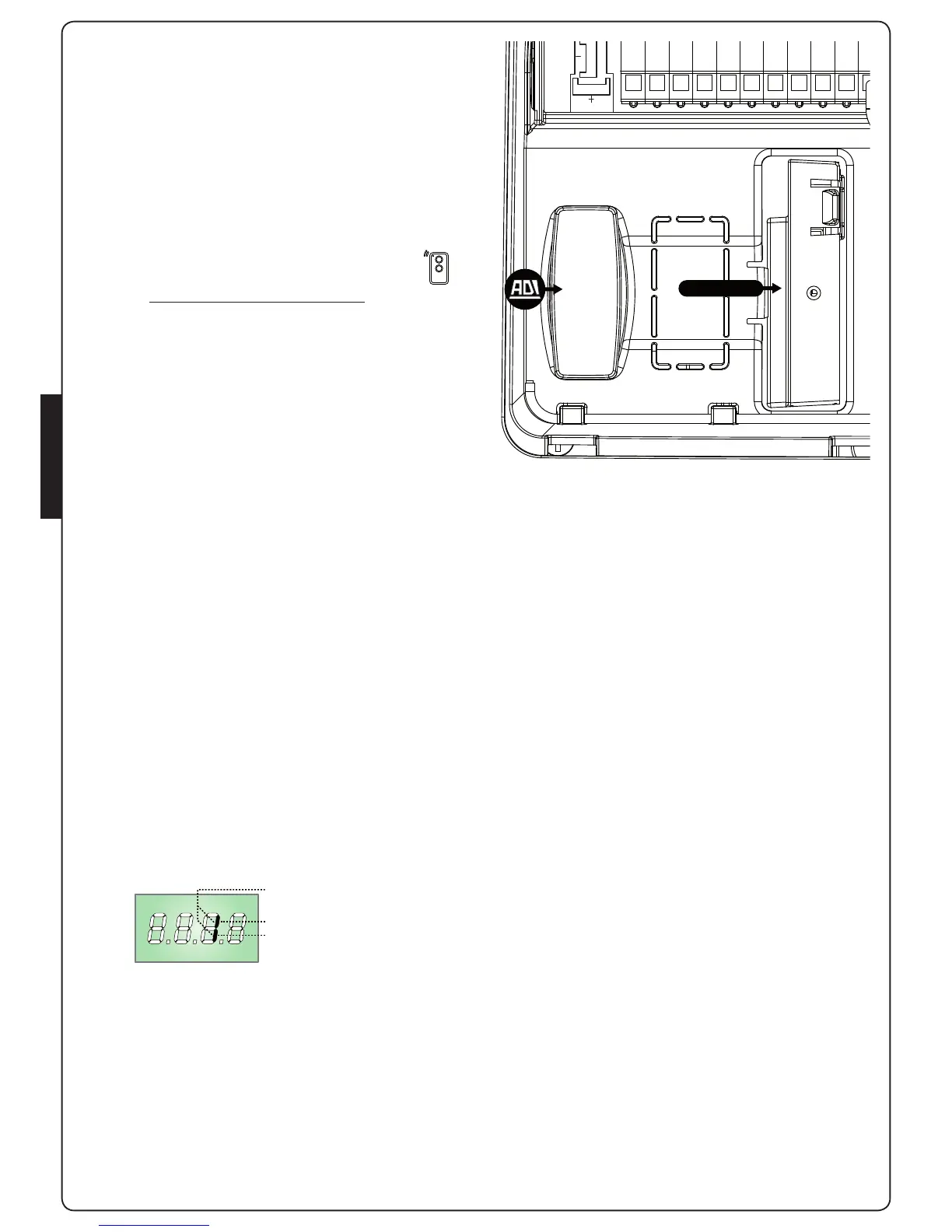

8.12 - INTERFAZ ADI
El cuadro está dotado de una interfaz ADI (Additional
Devices Interface) que permite la conexión con una serie de
módulos opcionales de la línea V2.
Hacer referencia al catálogo V2 o a la documentación técnica
para ver que modulos opcionales con interfaz ADI estan
disponibles para el cuadro de maniobras
m ATENCION: Para la instalación de los módulos
opcionales, leer atentamente las instrucciones adjunta a
cada módulo.
Para dispositivos es posible configurar el modo con el que se
interconectan con la central, además es necesario habilitar la
interfaz para hacer que la central tenga en cuenta las señales que
llegan desde el dispositivo ADI.
Remítase al menú de programación i.Adi para habilitar la interfaz
ADI y acceder al menú de configuración del dispositivo.
Los dispositivos ADI utilizan la pantalla de la central para realizar
señalizaciones de alarma o visualizar la configuración de la central
de mando.
NOTA: Si la interfaz ADI no está habilitada (ningún
dispositivo conectado) ambos segmentos permanecen
apagados.
ALARMA FOTOCÉLULA
ALARMA STOP
ALARMA BANDA
El dispositivo conectado a la interfaz Adi es capaz de señalar a la
central tres tipos de alarma, que se visualizan en la pantalla de la
central de la siguiente forma:
• ALARMA FOTOCÉLULA - el segmento de arriba se enciende: la
puerta se detiene, cuando la alarma termina vuelve a partir en
apertura.
• ALARMA BANDA - el segmento de abajo se enciende: la
puerta invierte el movimiento por 3 segundos.
• ALARMA STOP - los dos segmentos están intermitentes: la
puerta se detiene y no puede volver a partir mientras no
termine la alarma.
