- 70 -

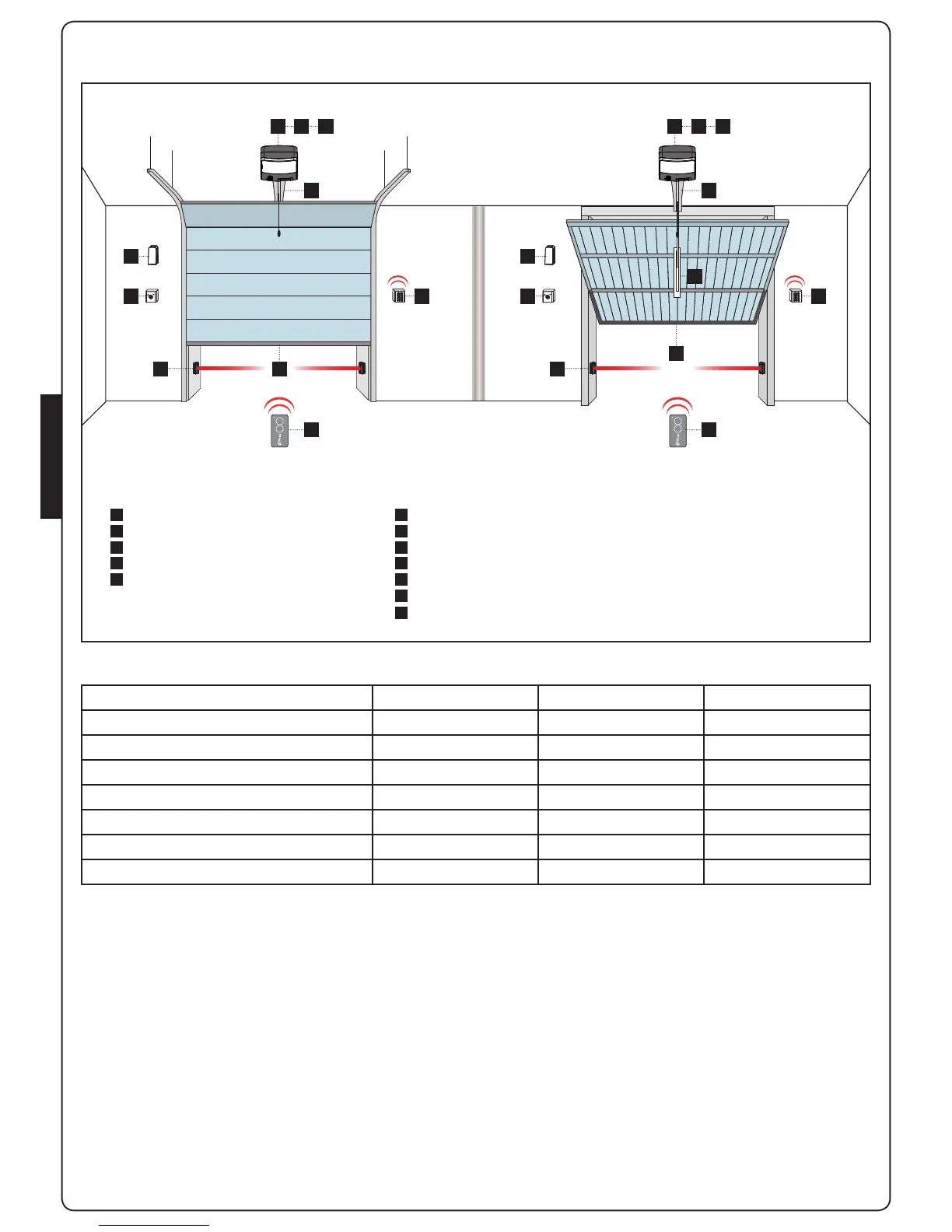

3 - ESQUEMA DE INSTALACIÓN
1 4 5
2
3
A E
D
C F
1 4 5
2
3
A E
G
D
B
F
A
B
C
D
E
F
G
1
2
3
4
5
Selector de llave
Fotocélula interna
Fotocélula externa
Intermitente
Selector digital vía radio
Bandas de seguridad
Brazo adaptador para puertas basculantes de contrapesos
Motor
Transmisor
Guiacadena / correa
Central de mando
Módulo receptor
COMPONENTES ACCESORIOS ADICIONALES
LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 10 a 20 metros
Alimentación 230V/120V 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocélulas (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selector con llave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Bandas de seguridad 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Intermitente 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada en la lámpara de señalización) RG174 RG174 RG174
