- 13 -
9 - PANNELLO DI CONTROLLO
9.1 - DISPLAY
Quando viene attivata l’alimentazione, la centrale verifica il
corretto funzionamento del display accendendo tutti i segmenti
per 1,5 sec. 8.8.8.8.
Nei successivi 1,5 sec. viene visualizzata la versione del firmware,
ad esempio Pr I.0.

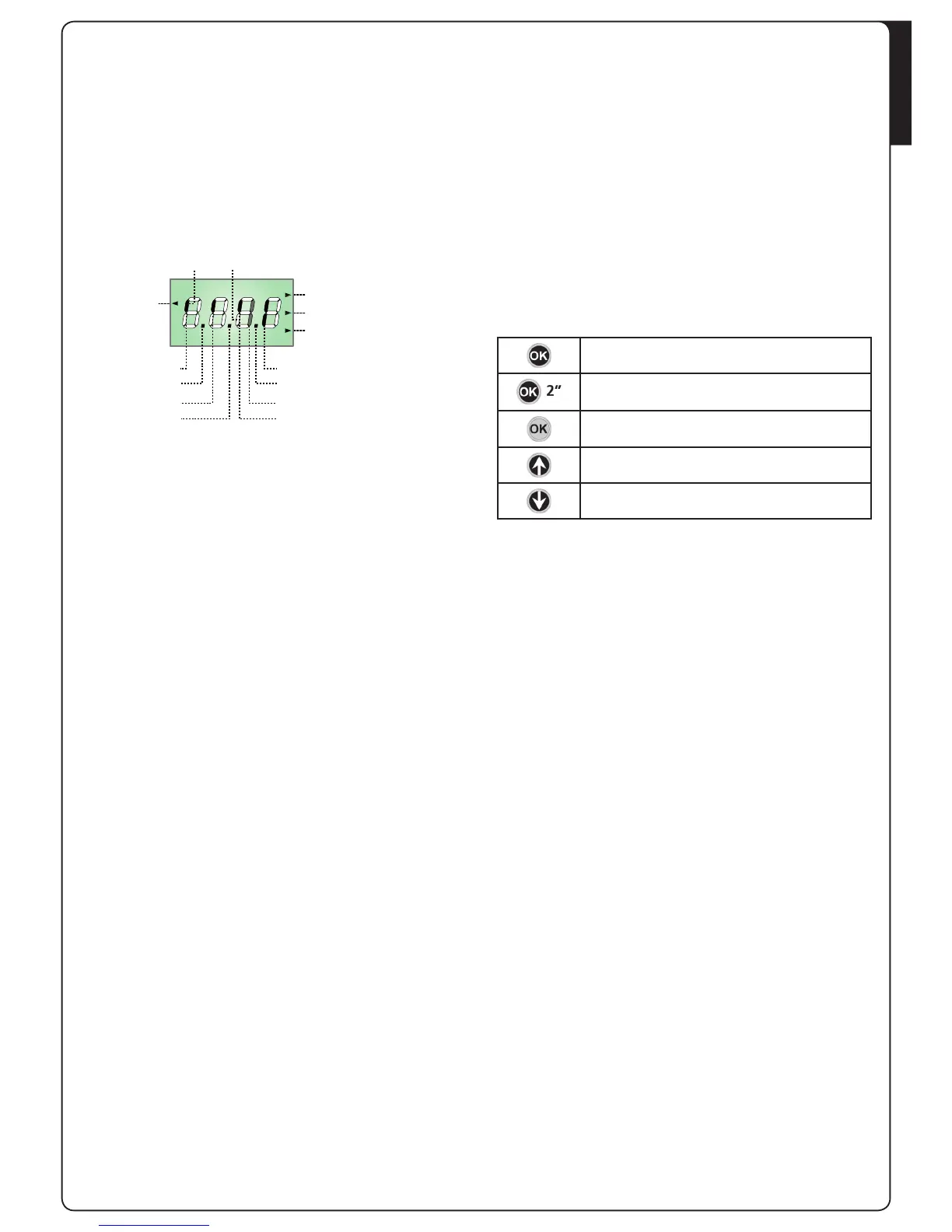

Al termine di questo test viene visualizzato il pannello di controllo:
APERTURA IN CORSO
CONTATTO APERTOCONTATTO CHIUSO
START
PAUSA (PORTA APERTA)
CHIUSURA IN CORSO
FOTOCELLULA
STOP / COSTA
OK
ENCODER
DISPOSTIVI ADI
SWITCH
NOTA: se il pannello è spento, la centrale potrebbe essere
in modalità ENERGY SAVING; premere il tasto OK per
accenderlo.
Il pannello di controllo (in stand-by) indica lo stato fisico dei
contatti alla morsettiera, dello switch di riallineamento e dei tasti
di programmazione: se è acceso il segmento verticale in alto, il
contatto è chiuso; se è acceso il segmento verticale in basso, il
contatto è aperto (il disegno sopra illustra il caso in cui gli ingressi
sono stati tutti collegati correttamente).
I segmenti dell’encoder lampeggiano alternativamente quando il
motore è in movimento indicandone il corretto funzionamento.
NOTA: se viene utilizzato un modulo ADI sul display
potrebbero comparire altri segmenti, consultare il paragrafo
dedicato “INTERFACCIA ADI”
I punti tra le cifre del display indicano lo stato lo stato dei pulsanti
di programmazione: quando si preme un tasto il relativo punto si
accende.
La freccia a sinistra del display indica lo stato dell’ingresso di
START. La freccia si accende quando l’ingresso viene chiuso.
Le frecce a destra del display indicano lo stato della porta:
• La freccia più in alto si accende quando la porta è in fase di
apertura. Se lampeggia indica che l’apertura è stata causata
dall’intervento di un dispositivo di sicurezza (costa o rilevatore
di ostacoli).
• La freccia centrale indica che la porta è in pausa.
Se lampeggia significa che è attivo il conteggio del tempo per
la chiusura automatica.
• La freccia più in basso si accende quando la porta è in fase di
chiusura.
9.2 - USO DEI TASTI PER LA
PROGRAMMAZIONE
La programmazione delle funzioni e dei tempi della centrale viene
eseguita tramite un apposito menù di configurazione, accessibile
ed esplorabile tramite i 3 tasti h , i e OK posti di fianco al display
della centrale.
ATTENZIONE: Al di fuori del menu di configurazione,
premendo il tasti h si comanda l’APERTURA e premendo il
tasto i si comanda la CHIUSURA.
Nelle prossime pagine sono rappresentati i menù di
programmazione principali della centrale.
Per muoversi dentro questi menù è necessario utilizzare i 3 tasti
h , i e OK secondo le indicazioni di questa tabella:
Premere e rilasciare il tasto OK
Mantenere la pressione sul tasto OK per 2
secondi
Rilasciare il tasto OK
Premere e rilasciare il tasto h
Premere e rilasciare il tasto i
