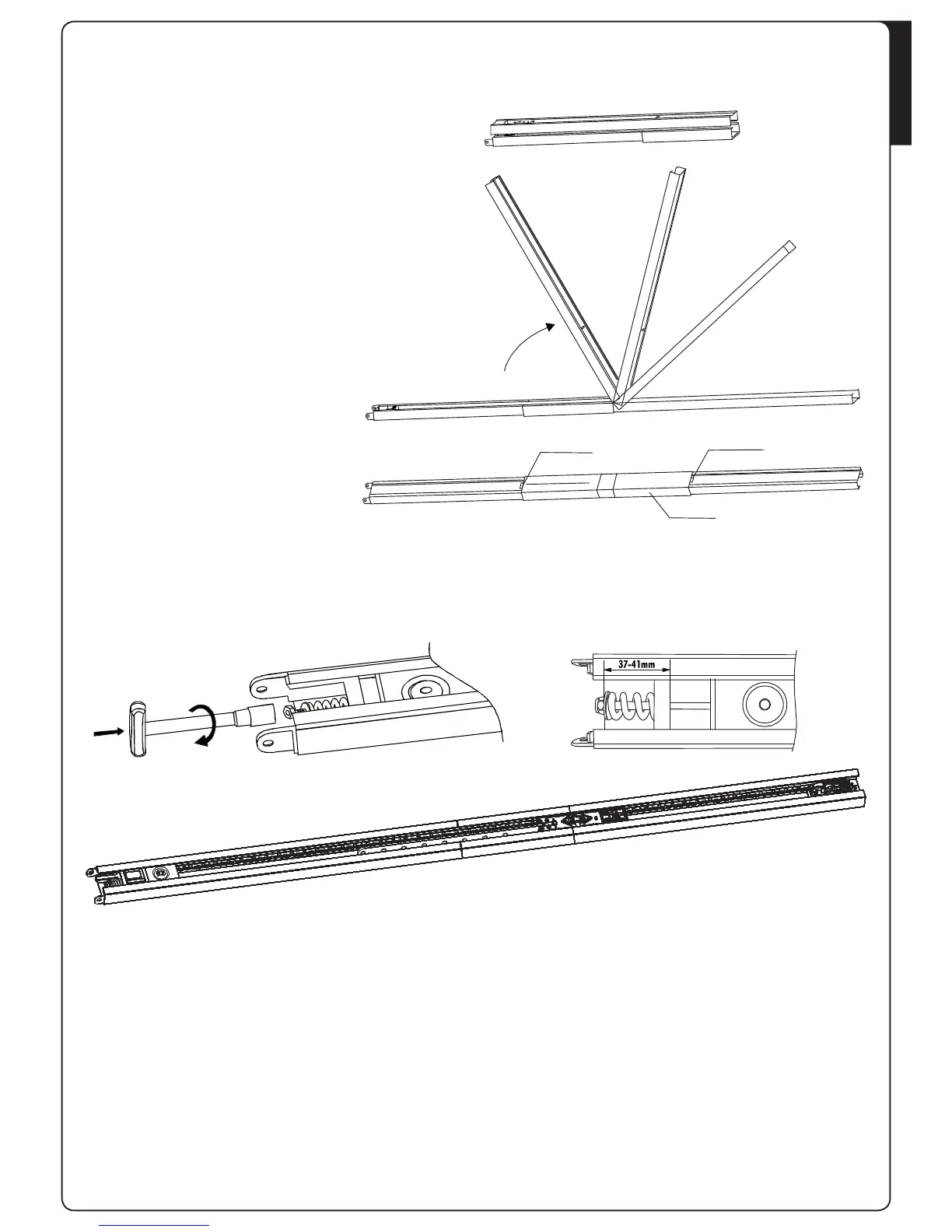

4 - MONTAGGIO DEL
PROFILATO GUIDA
1. Estrarre il profilato dall’imballo di
cartone e verificarne l’integrità.
2. Aprire il profilato come indicato nella
figura che segue.
3. Una volta disteso il profilato far scorrere
il profilato di giunzione R fino alla
posizione limite evidenziata dai due fori
Q sul profilato guidacatena.
4. Regolare la tensione della catena/cinghia
agendo sulla vite a testa esagonale con
una chiave da 10 mm: avvitare il dado
fino a quando la catena/cinghia rimane
sufficientemente tesa.
m ATTENZIONE: dopo il
tensionamento della catena/cinghia
assicurarsi che il carrello di traino scorra
liberamente in tutta la lunghezza della
guida.
Eliminare eventuali attriti prima di
procedere con le seguenti fasi di
montaggio.
