- 76 -

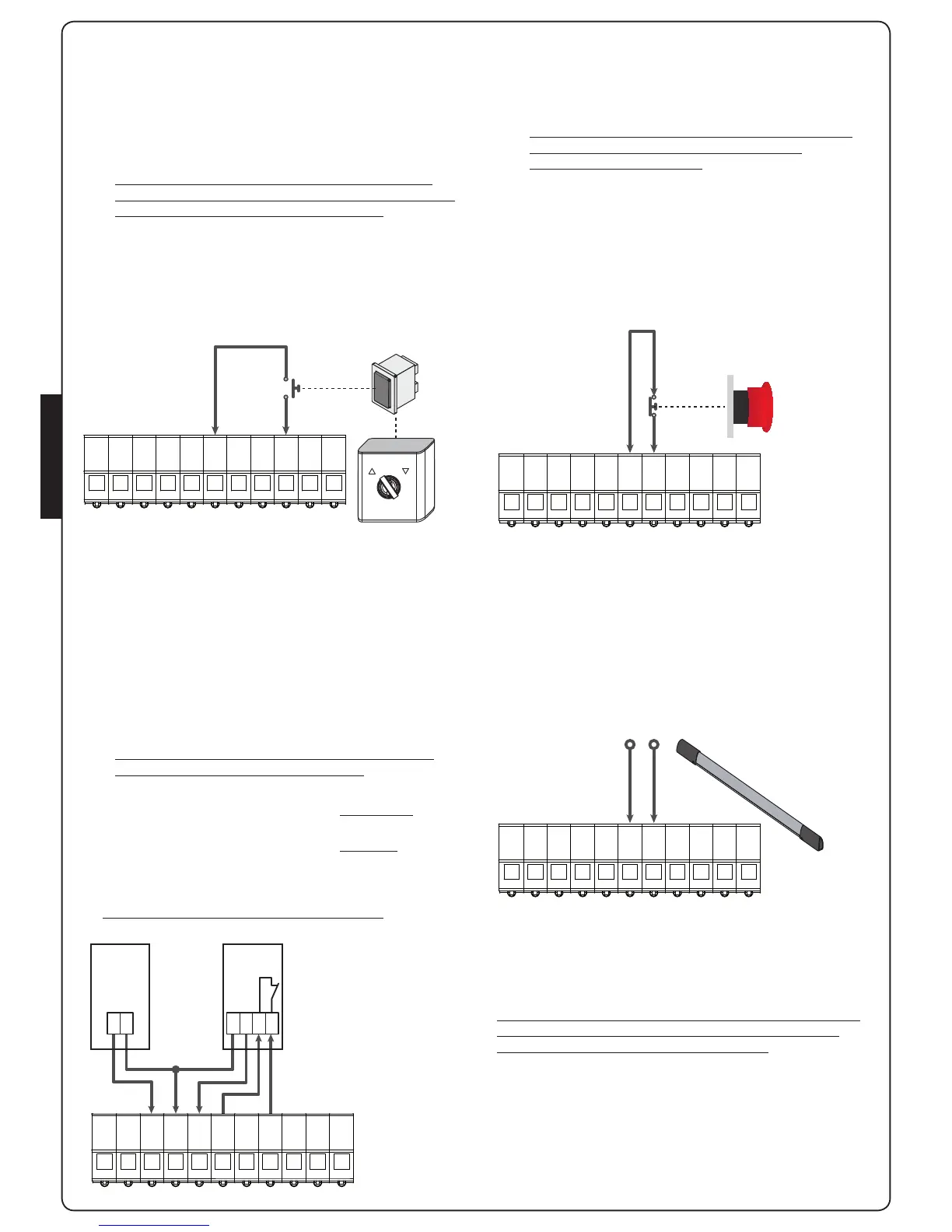

8.3 - INGRESO DE ACTIVACIÓN
La central de mando tiene un ingreso de activación (START) para
la conexión de un pulsador N.A.
Conecte los cables del dispositivo que manda el START entre los
bornes L3 (START) y L6 (COM)
C
La lógica de funcionamiento del pulsador de START y del
mando de START vía radio (canal 1 del receptor) depende de
los planteamientos de los siguientes parámetros:
St.AP : Start en apertura (valor por defecto = PAUS la puerta
se pone en pausa)
St.Ch : Start en cierre (valor por defecto = StoP la puerta se
detiene y concluye el ciclo)
St.PA : Start en pausa (valor por defecto = Chiu la puerta
vuelve a cerrarse)
L1L2L3L4L5L6L7L8L9
L10L11
La función del interruptor de START también puede activarse por
medio de un telemando memorizado en el canal 1 del receptor
MR.
8.4 - CONEXIÓN DE LAS FOTOCÉLULAS
La central PD22 suministra una alimentación a 24Vdc para las
fotocélulas.
Los bornes de alimentación están protegidos por un fusible
electrónico que interrumpe la corriente en caso de sobrecarga.
C
El ingreso está deshabilitado por defecto, para habilitarlo
modifique los planteamientos del parámetro Foto
• Conecte los cables de alimentación de los transmisiores de las
fotocélulas entre los bornes L8 (COM) y L9 (+) de la central.
• Conecte los cables de alimentación de los receptores de las
fotocélulas entre los bornes L7 (+) y L8 (COM) de la central.
• Conecte la salida N.C. de los receptores de las fotocélulas
entre los bornes L6 (COM) y L4 (PHOTO) de la central.
Use las salidas con contacto normalmente cerrado.
TX RX
L1L2L3L4L5L6L7L8L9
L10L11
8.5 - STOP / BANDA DE SEGURIDAD
La central de mando dispone de un ingreso de seguridades
configurable que puede utilizarse para conectar un pulsador de
STOP o una banda de seguridad.
C
El ingreso está deshabilitado por defecto, para habilitarlo
como STOP u BANDA es necesario modificar los
planteamientos del parámetro SiC
Pulsador de STOP
Para conectar un pulsador de STOP es necesario configurar el
parámetro SiC = StoP
Conecte los cables del pulsador de STOP (N.C.) entre los bornes
L5 (STOP) y L6 (COM).
La apertura del pulsador provoca la parada del motor y la
anulación del cierre automático (si habilitado).
L1L2L3L4L5L6L7L8L9
L10L11
STOP
COM
La función del interruptor de STOP también puede activarse por
medio de un telemando memorizado en el canal 3 del receptor
MR.
Banda de seguridad
Para conectar una banda de seguridad es necesario configurar el
parámetro SiC = EdGE
Conecte los cables de la banda de seguridad entre los bornes
L5 (EDGE) y L6 (COM).
L1L2L3L4L5L6L7L8L9
L10L11
EDGE
COM
La intervención de la banda durante el cierre causa la reapertura
completa y la anulación del cierre automático (si habilitado).
Este ingreso está en condiciones controlar tanto la banda clásica
con contacto normalmente cerrado como la banda de goma
conductiva con resistencia nominal de 8,2 Kohm.
m ATENCIÓN:
• Si se utilizan varias bandas con contacto normalmente
cerrado, las salidas deben conectarse en serie.
• Si se utilizan varias bandas de goma conductiva, las salidas
deben conectarse en cascada y solo la última debe terminar en
la resistencia nominal de 8,2Kohm.
