- 6 -
5 - MONTAGGIO DEL MOTORE SUL
PROFILATO

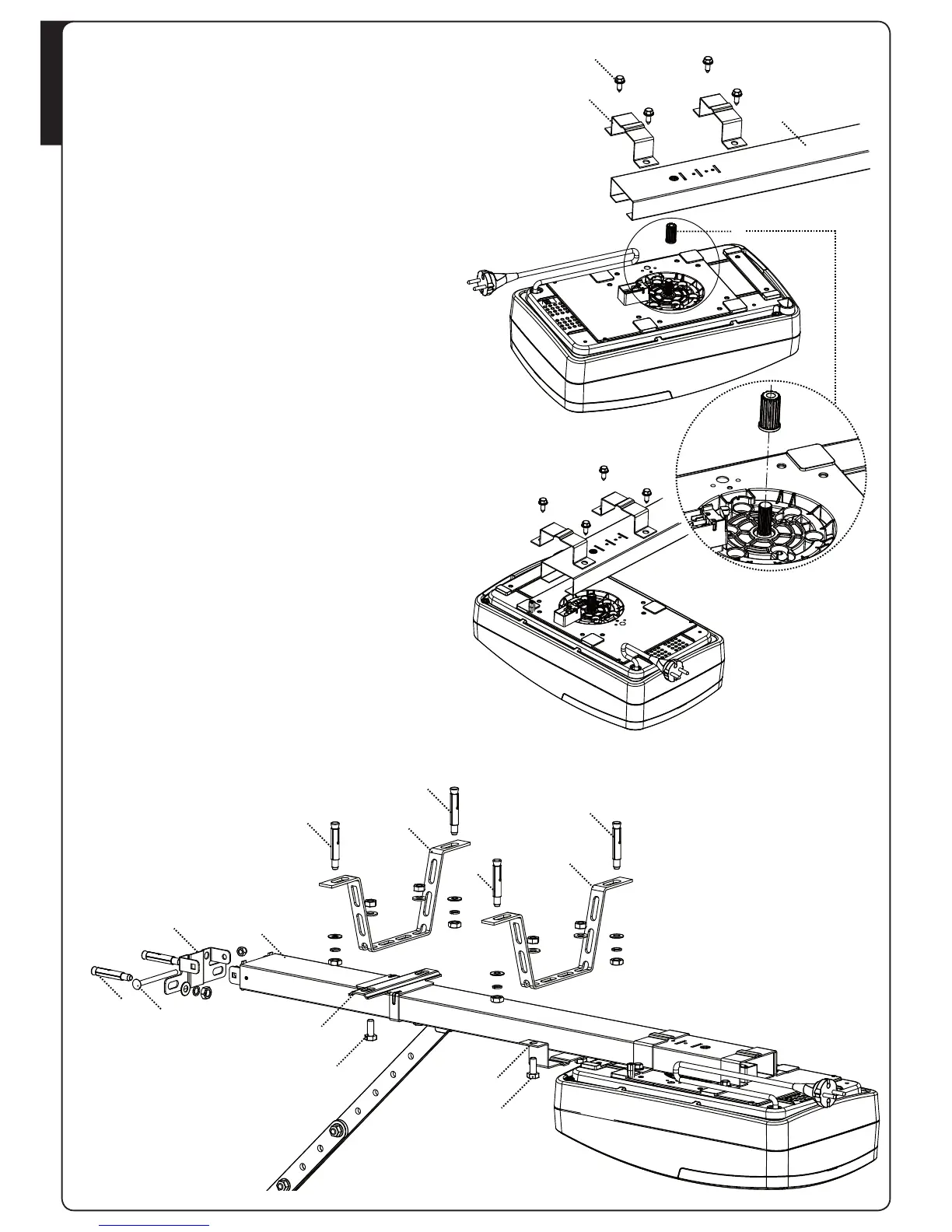

1. Inserire l’adattatore albero/pignone B sull’albero del motore.
m ATTENZIONE: l’adattatore B ha un verso di inserimento.
Rispettare il verso come indicato in figura.
2. Posizionare il profilato A sul motore: l’adattatore albero/
pignone B deve innestarsi nell’apposita sede sul profilato.
Verificare che il profilato vada in battuta sul motore.
3. Posizionare le due staffe omega C sul profilato in
corrispondenza dei fori sulla base del motore.
4. Fissare le due staffe omega con le viti autofilettanti D 6 x 15 in
dotazione.
m In caso di problemi di spazio, il motore può essere
montato ruotato di 90°.
6 - INSTALLAZIONE
1. Smontare il sistema di chiusura della porta.
2. Misurare l’esatta metà della porta e tracciare dei punti di
riferimento sulla traversa superiore e sul soffitto per facilitare il
posizionamento del profilato guida.
3. Ancorare la staffa E alla traversa superiore della porta con dei
tasselli G adatti al tipo di parete
(Ø minimo 8 mm).
4. Agganciare il profilato A alla staffa E utilizzando la vite F 6x80
in dotazione con il relativo dado autobloccante.
5. Piegare le 2 barre forate H e M alla lunghezza desiderata
6. Fissare la barra forata anteriore H alla staffa di fissaggio I
inserita nel profilato, utilizzando le viti L 8x20 con i relativi
dadi
7. Fissare la barra forata posteriore M alla staffa omega N,
utilizzando le viti L 8x20 con i relativi dadi
8. Seguendo i riferimenti precedentemente tracciati sul soffitto
individuare i punti di fissaggio per barre H e M; forare e
utilizzando dei tasselli O adatti al tipo di soffitto (Ø minimo 8
mm) ancorare l’automazione.
C
D
A
B
E
F
G
A
I
L
N
L
H
O
O
O
O
M
