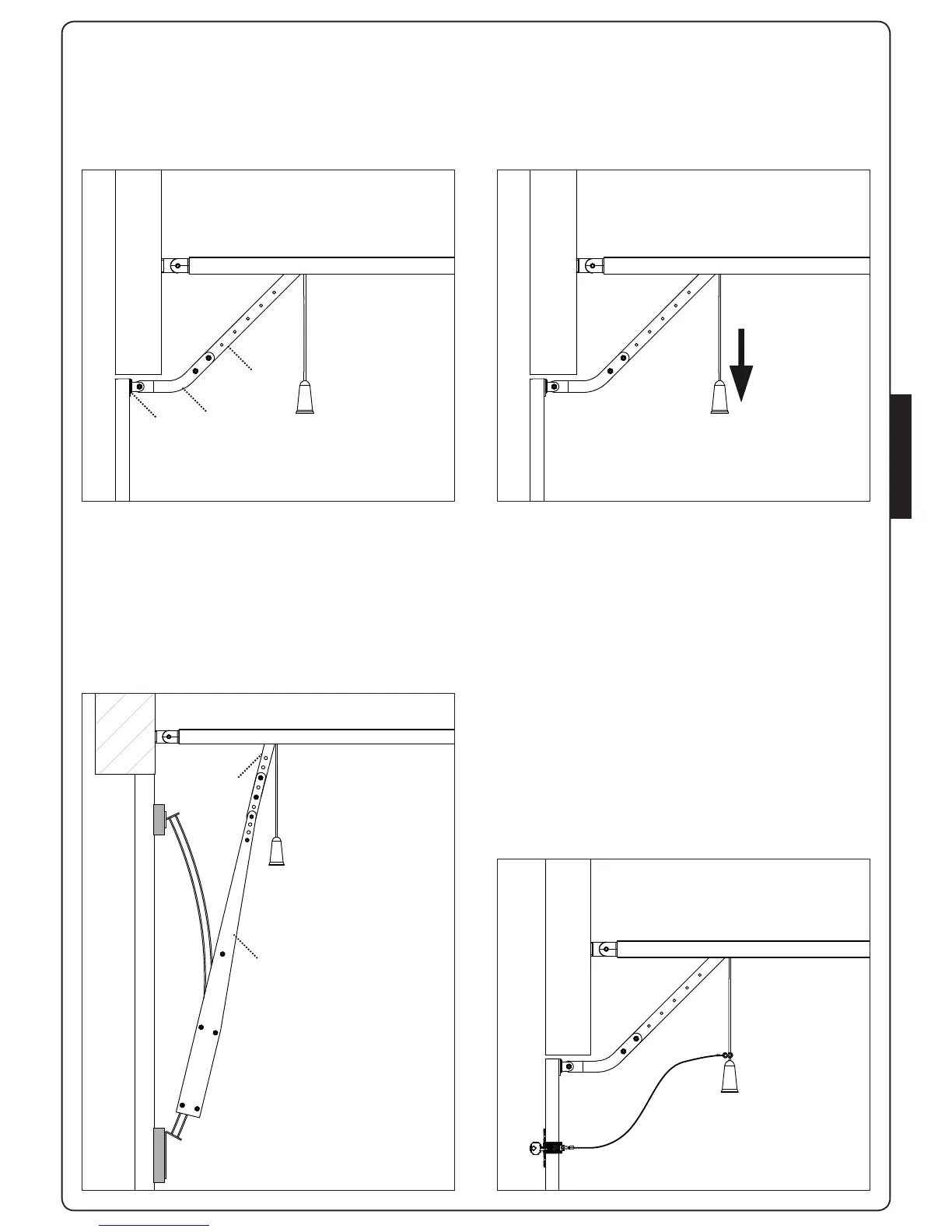

7 - DESBLOQUEO DE LA AUTOMACIÓN
Para desbloquear la automación desde el interior es suficiente tirar
la perilla hacia abajo.
Luego acompañe manualmente el movimiento de la puerta.
m ATENCIÓN: no use la perilla para abrir la puerta.
Está prohibido colgar objetos del cordel de desbloqueo.
Si no hay accesos secundarios a la cochera, se aconseja la
instalación del dispositivo de desbloqueo desde el exterior
(cód. 162518)
m ATENCIÓN: si la puerta se desbloquea para ser abierta,
cuando se cierra se bloquea automáticamente por motivos
de seguridad.
Si la alimentación de red no está disponible, la puerta podrá
volver a abrirse solo actuando nuevamente en la perilla de
desbloqueo.
Para desbloquear la automación desde el exterior, instale el kit de
desbloqueo accesorio código 162518.
9. Solo para puertas seccionales y basculantes de muelle
Fije la placa de tracción P en la parte superior de la puerta
respetando las referencias precedentemente trazadas.
Una la barra perforada Q y el brazo curvo R utilizando 2
pernos 6x15 y las respectivas tuercas. Una el brazo curvo R y
la placa de tracción P utilizando el perno con cabeza cilíndrica
con el pasador hendido correspondiente.
10. Solo para puertas basculantes de contrapesos
Fije el brazo de arco 162504 en la parte superior de la puerta
siguiendo las referencias precedentemente trazadas.
Las dos placas de fijación (inferior y superior) del arco 162504
deben estar en el mismo plano, en caso contrario añada
espesores.
Conecte la barra perforada Q a la barra perforada del brazo
de arco S utilizando 2 pernos 6x15 y las respectivas tuercas.
I
L
Q
R
P
S
Q
