- 12 -
8.11 - RICEVITORE AD INNESTO
La centrale PD22 è predisposta per l’innesto di un ricevitore della
serie MR con architettura super-eterodina ad elevata sensibilità.
Il modulo ricevitore MR ha a disposizione 4 canali ad ognuno dei
quali è associato un comando della centrale:
• CANALE 1 g START
• CANALE 2 g APERTURA PARZIALE PER VENTILAZIONE
• CANALE 3 g STOP
• CANALE 4 g LUCI DI CORTESIA
Per accedere alla programmazione del modulo MR senza aprire il
vano collegamenti è possibile utilizzare il pulsante e il led G1
(solo con MR2-U versione 1.5 o superiore).
NOTA: Per la programmazione dei 4 canali e delle logiche di
funzionamento leggere attentamente le istruzioni allegate al
ricevitore MR.

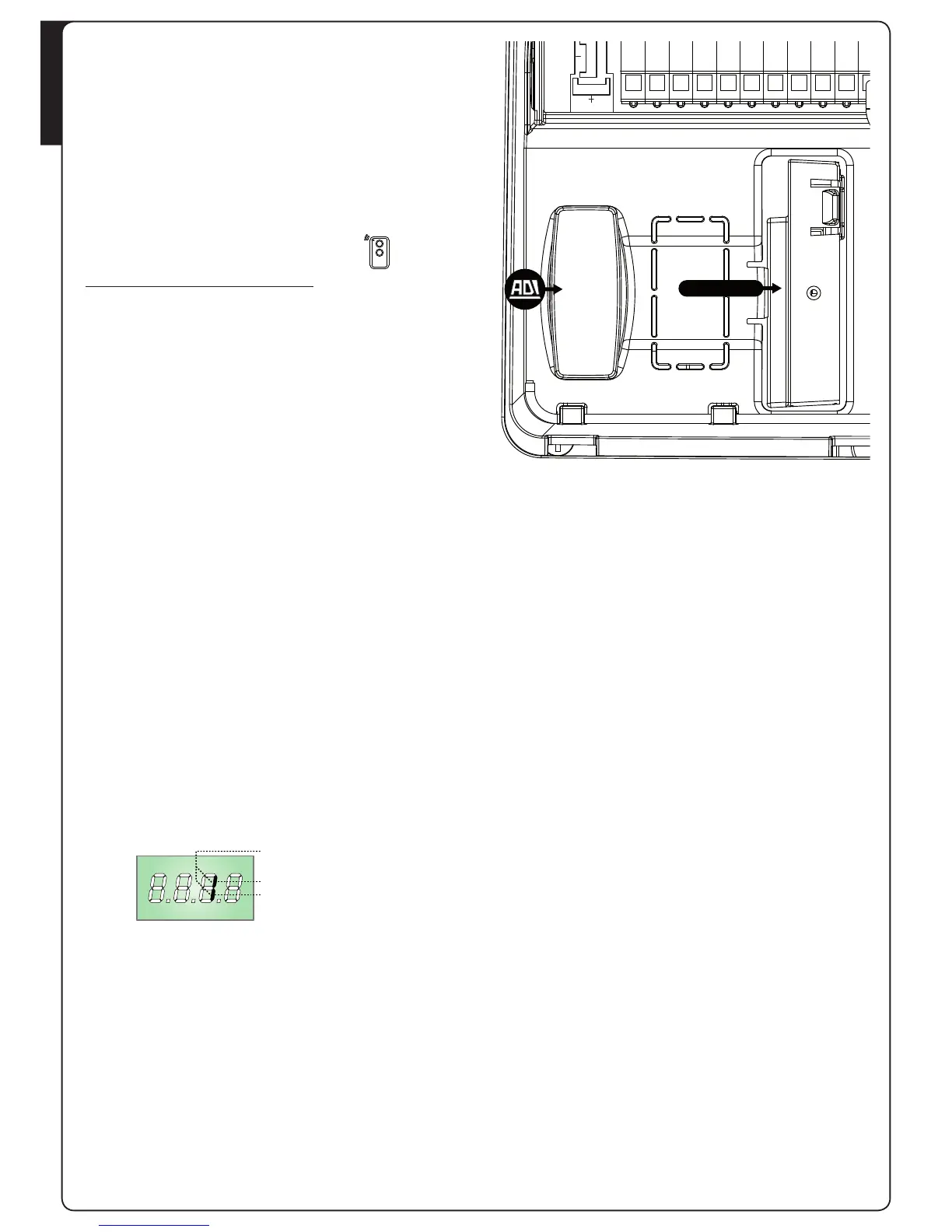

8.12 - INTERFACCIA ADI
La centrale PD22 è dotata di interfaccia ADI (Additional Devices
Interface), che permette il collegamento con una serie di moduli
opzionali della linea V2.
Fare riferimento al catalogo V2 per vedere quali moduli opzionali
con interfaccia ADI sono disponibili per questa centrale.
m ATTENZIONE: Per l’installazione dei moduli opzionali,
leggere attentamente le istruzioni allegate ai singoli
moduli.
Per alcuni dispositivi è possibile configurare il modo con cui
si interfacciano con la centrale, inoltre è necessario abilitare
l’interfaccia per fare in modo che la centrale tenga conto delle
segnalazioni che arrivano dal dispositivo ADI.
Far riferimento al menù di programmazione i.Adi per abilitare
l’interfaccia ADI (disabilita di default) e accedere al menù di
configurazione del dispositivo.
I dispositivi ADI utilizzano il display della centrale per effettuare
segnalazioni di allarme o visualizzare la configurazione della
centrale di comando.
NOTA: Se l’interfaccia ADI non è abilitata (nessun
dispositivo collegato), i segmenti restano spenti.
ALLARME FOTOCELLULA
ALLARME STOP
ALLARME COSTA
Il dispositivo collegato sull’interfaccia Adi è in grado di segnalare
alla centrale tre tipi di allarme, che vengono visualizzate sul display
della centrale nel modo seguente:
• ALLARME FOTOCELLULA - il segmento in alto si accende: la
porta si ferma, quando l’allarme cessa riparte in apertura.
• ALLARME COSTA - il segmento in basso si accende: la porta
inverte il movimento per 3 secondi.
• ALLARME STOP - entrambi i segmenti lampeggiano: la porta si
ferma e non può ripartire finchè non cessa l’allarme.
