- 7 -
7 - SBLOCCO DELL’AUTOMAZIONE
Per sbloccare l’automazione dall’interno è sufficiente tirare il
pomello verso il basso.
In seguito accompagnare manualmente il movimento della porta.
m ATTENZIONE: non usare il pomello per aprire la porta.
È vietato appendere oggetti al cordino di sblocco.
Se non ci sono accessi secondari al garage si consiglia
l’installazione del dispositivo di sblocco dall’esterno
(cod. 162518)
m ATTENZIONE: se la porta viene sbloccata per essere
aperta, quando viene chiusa si blocca automaticamente per
motivi di sicurezza.
Se l’alimentazione di rete non è disponibile, la porta potrà
essere riaperta solo agendo nuovamente sul pomello
sblocco.
Per sbloccare l’automazione dall’esterno installare il kit di sblocco
accessorio codice 162518.

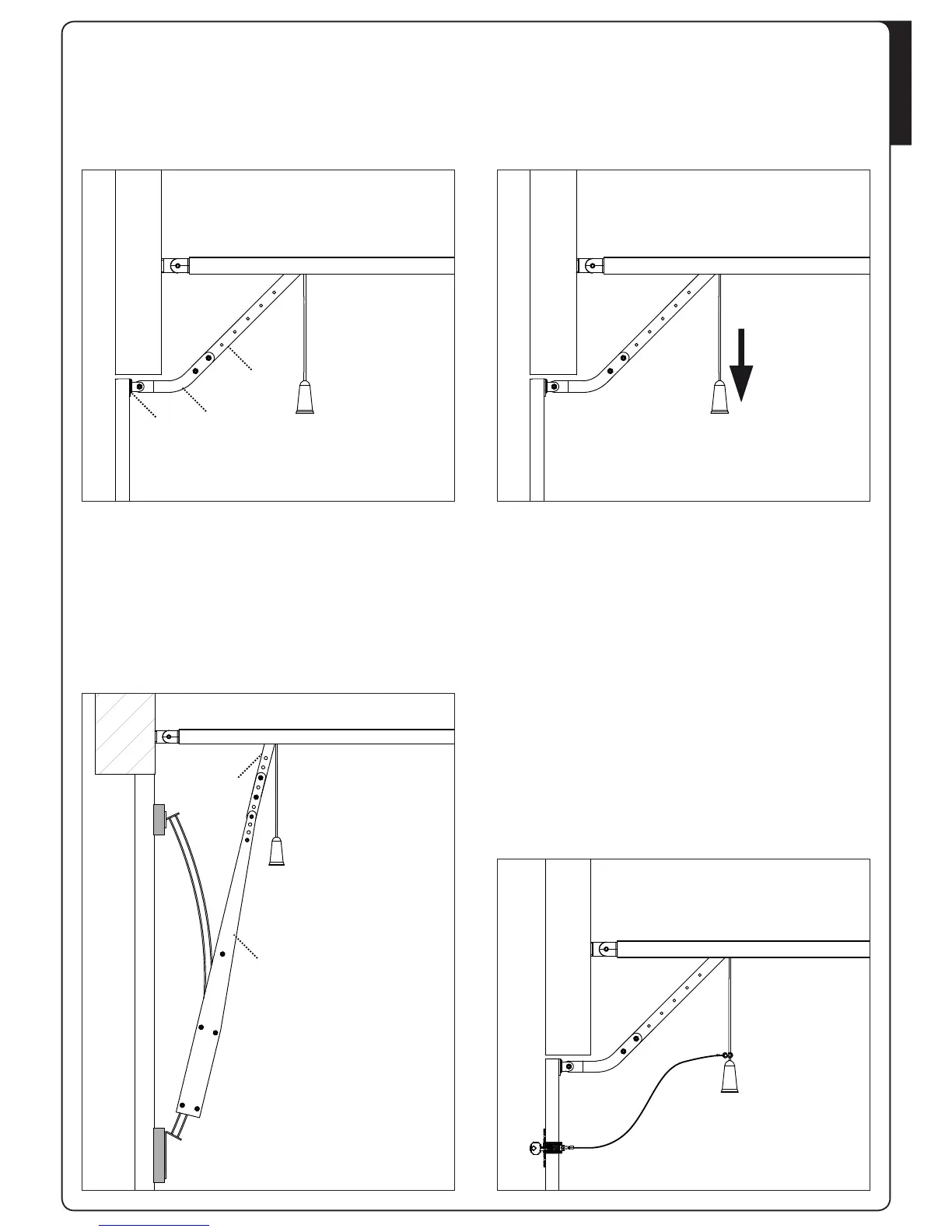

9. Solo per porte sezionali e basculanti a molle
Fissare la piastra di traino P sulla parte superiore della porta
rispettando i riferimenti precedentemente tracciati.
Unire la barra forata Q e il braccio curvo R utilizzando 2
bulloni 6x15 e relativi dadi. Unire il braccio curvo R e la
piastra di traino P utilizzando il perno con testa cilindrica con
l’apposita coppiglia.
10. Solo per porte basculanti a contrappesi
Fissare il braccio ad archetto 162504 sulla parte superiore della
porta seguendo i riferimenti precedentemente tracciati.
Le due piastre di ancoraggio (inferiore e superiore)
dell’archetto 162504 devono essere sullo stesso piano, in caso
contrario aggiungere degli spessori.
Collegare la barra forata Q alla barra forata del braccio ad
archetto S utilizzando 2 bulloni 6x15 e i relativi dadi.
I
L
Q
R
P
S
Q
