- 72 -

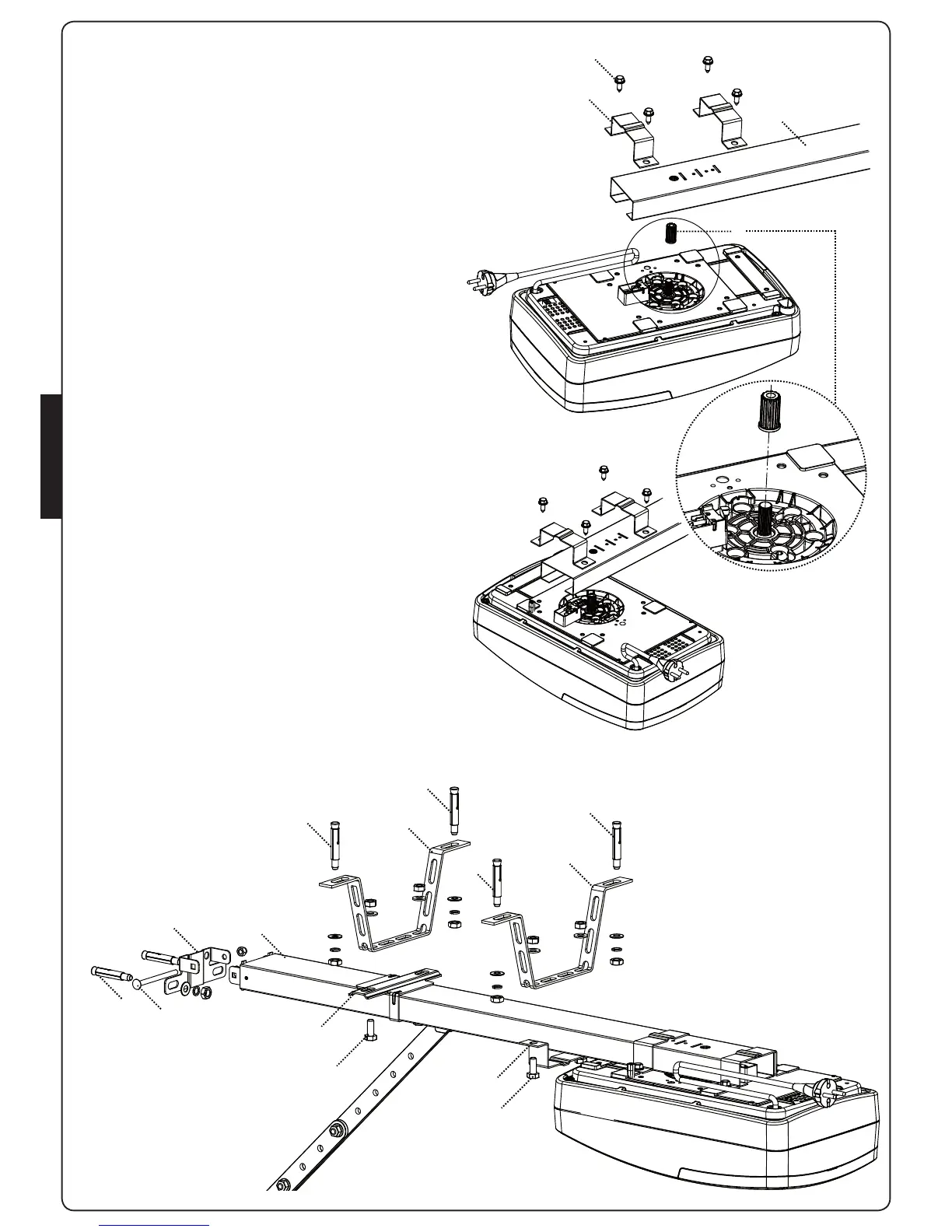

5 - MONTAJE DEL MOTOR EN EL
PERFILADO
1. Introduzca el adaptador eje/piñón B en el eje del motor.
m ATENCIÓN: el adaptador B tiene un sentido de
introducción. Respete el sentido como se indica en la figura.
2. Posicione el perfilado A en el motor: el adaptador eje/piñón B
debe conectarse en la sede apropiada en el perfilado. Controle
que el perfilado llegue al tope en el motor.
3. Posicione los dos estribos omega C en el perfilado en
correspondencia de los agujeros en la base del motor.
4. Fije los dos estribos omega con los tornillos autorroscantes D
6 x 15 en dotación.
m En caso de problemas de espacio, el motor puede
montarse girado de 90°.
6 - INSTALACIÓN
1. Desarme el sistema de cierre de la puerta.
2. Mida la exacta mitad de la puerta y trace puntos de referencia
en el travesaño superior y en el techo para facilitar el
posicionamiento del perfilado guía.
3. Fije el estribo E al travesaño superior de la puerta con los tacos
G aptos para el tipo de pared (Ø mínimo 8 mm).
4. Enganche el perfilado A al estribo E utilizando el tornillo F
6x80 en dotación con la respectiva tuerca autobloqueante.
5. Doble las 2 barras perforadas H y M a la longitud deseada.
6. Fije la barra perforada delantera H al estribo de fijación I
introducido en el perfilado, utilizando los tornillos L 8x20 con
las respectivas tuercas.
7. Fije la barra perforada trasera M al estribo omega N,
utilizando los tornillos L 8x20 con las respectivas tuercas.
8. Siguiendo las referencias precedentemente trazadas en el
techo, individue los puntos de fijación para las barras H y M;
perfore y fije la automación utilizando los tacos O aptos para
el tipo de techo (Ø mínimo 8 mm).
C
D
A
B
E
F
G
A
I
L
N
L
H
O
O
O
O
M
