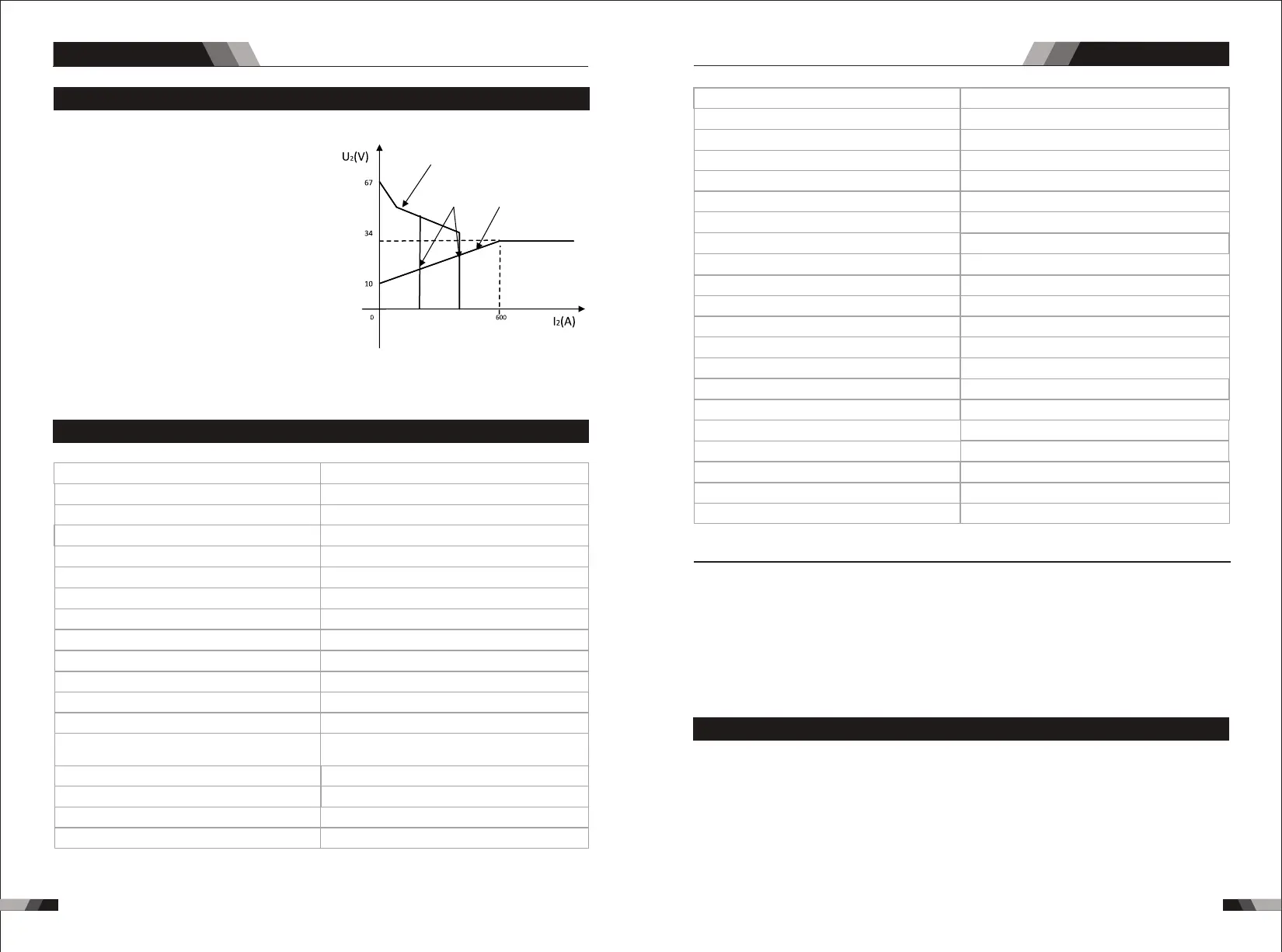

2.3 Volt- Ampere Charakteristik
Die WIG 200D / CT 520PD Schweißmas-
chine besitzt eine ausgezeichnete Volt-
Ampere-Kennlinie, deren Graph in der fol-
genden Abbildung dargestellt ist. Die Bezie-
hung zwischen der herkömmlichen Nenn-
belastungsspannung U und dem herköm-
2
mlichen Schweißstrom I ist dargestellt:
2
Relation zwischen
herkömmlicher
Ladungsspannung
und Schweißstromstärke
Volt- Ampere
Charakteristik
Arbeitspunkt
2.4 Spezifikationen
6.2 kg
H375mmxB153mmxT287mm
10 - 200A
18.2A
30.9A
10kVA
200A @ 35%,18V/ 118A @ 100%, 14.7V
170A @ 35%, 26.8V / 100A @ 100%, 24V
IP23
Bezeichnung
Gewicht der Schweißgeräts
Abmessungen des Schweißgeräts
Kühlung
Schweißmaschinentyp
Europäische Normen
Anzahl der Phasen
Nominal Supply Voltage
Spannung der Netzeinspeisung, nominal
Schweißstrombereich (STICK-Modus)
Schweißstrombereich (WIG-Modus)
Erforderliche Auslegung des
Einphasengenerators
Schweißstrom bei, 40°C, 10 min (STICK)
Schweißstrom bei, 40°C, 10 min (WIG)
Ruhespannung
Schutzgrad
Eingangsstrom max
Eingangsstrom effektiv
VECTOR DIGITAL WIG 200D
Lüftergekühlt
Stromquelle nach Umrichterprinzip
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10 - 170A
74V DC
Hinweis
Hinweis 1: Der Effektivstrom sollte benutzt werden um die Kabelgröße und Bestimmungen zu bestimmen.
Hinweis 2: Generatoranforderungen liegen bei maximaler Taktleistung / Arbeitszyklus.
Zusammenfassung
Zusammenfassung
TIG Wenn I ≤600A, U = 10 + 0.04 I (V);
2 2 2
Wenn I > 600A, U = 34 (V) ist.
2 2
MMA Wenn I ≤600A, U = 20 + 0.04 I (V);
2 2 2
Wenn I > 600A, U = 44 (V) ist
2 2
CUT Wenn I ≤600A, U = 80 + 0.04 I (V);
2 2 2
170A @ 25%, 26.8V / 85A @ 100%, 23.4V
200A @ 40%, 18V / 126A @ 100%, 15V
50A @ 40%, 100V / 25A @ 100%, 90V
6.5kg
10 - 170A
10 - 200A
20 - 50A
15.4A
30.9A
10KVA
H425mmxB152mmxT291mm
Bezeichnung
Gewicht der Schweißgeräts
Abmessungen des Schweißgeräts
Kühlung
Schweißmaschinentyp
Europäische Normen
Anzahl der Phasen
Nominal Supply Voltage
Spannung der Netzeinspeisung, nominal
Schweißstrombereich (STICK-Modus)
Schweißstrombereich (WIG-Modus)
Schweißstrombereich (CUT-Modus)
Erforderliche Auslegung des Einphasengenerators
STICK Schweißstrom bei, 40°C, 10 min
WIG Schweißstrom bei, 40°C, 10 min
CUT Schweißstrom bei, 40°C, 10 min
Ruhespannung (STICK/WIG)
Ruhespannung (CUT)
Schutzgrad
Eingangsstrom max
Eingangsstrom effektiv
VECTOR DIGITAL CT 520PD
Lüftergekühlt
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
60V DC
250V DC
IP23
Stromquelle nach Umrichterprinzip
Hinweis 3: Motorrennströme und thermische Schalter sind bei der Anwendung zu empfehlen. Sehen Sie die
lokalen Anforderungen für Ihren Sachverhaltdiesbezüglich nach.
Aufgrund : von Variationen, können die in hergestellten Produkten, beanspruchten Leistungen, Spannungen,
Bewertungen, alle Kapazitäten, Messungen, Abmessungen und Gewichte nur annähernd auftreten.
Erreichbare Kapazitäten und Bewertungen in Gebrauch und Betrieb hängen von der richtigen Instal-
lation, Nutzung, Anwendung, Wartung und Service ab.
2.5 Arbeitszyklus
Der Nennbetriebswirkungsgrad einer Schweißstromquelle ist eine Aussage über die Zeit,
in der er mit seiner Bemessungsschweißstromleistung betrieben werden kann, ohne die
Temperaturgrenzen der Isolierung der Bauteile zu überschreiten. Um die 10-Minuten-
Einschaltdauer zu erklären, wird folgendes Beispiel verwendet. Man nehme an, dass eine
Schweißstromquelle so ausgelegt ist, dass sie bei einem Arbeitszyklus von 40% arbeitet,
das sind 200 Ampere bei 18 Volt. Dies bedeutet, dass sie so konstruiert und gebaut wurde,
dass sie die Nennstromstärke (200A) für 6 Minuten, d. H. Lichtbogenschweißzeit, aus jeder
10-Minuten-Periode (40% von 10 Minuten ist 4 Minuten) ergibt. Während der anderen 6
Minuten der 10-Minuten-Periode muss die Schweißstromquelle im Leerlauf laufen und
abkühlen lassen.
