Inbetriebnahme
Inbetriebnahme
Entfernen Sie vor der Verwendung von Betriebsmitteln
sämtliches Verpackungsmaterial. Achten Sie darauf, dass
die Lüftungsöffnungen auf der Vorder- oder Rückseite der
Schweißstromquelle nicht abgedeckt sind.
Vorsicht

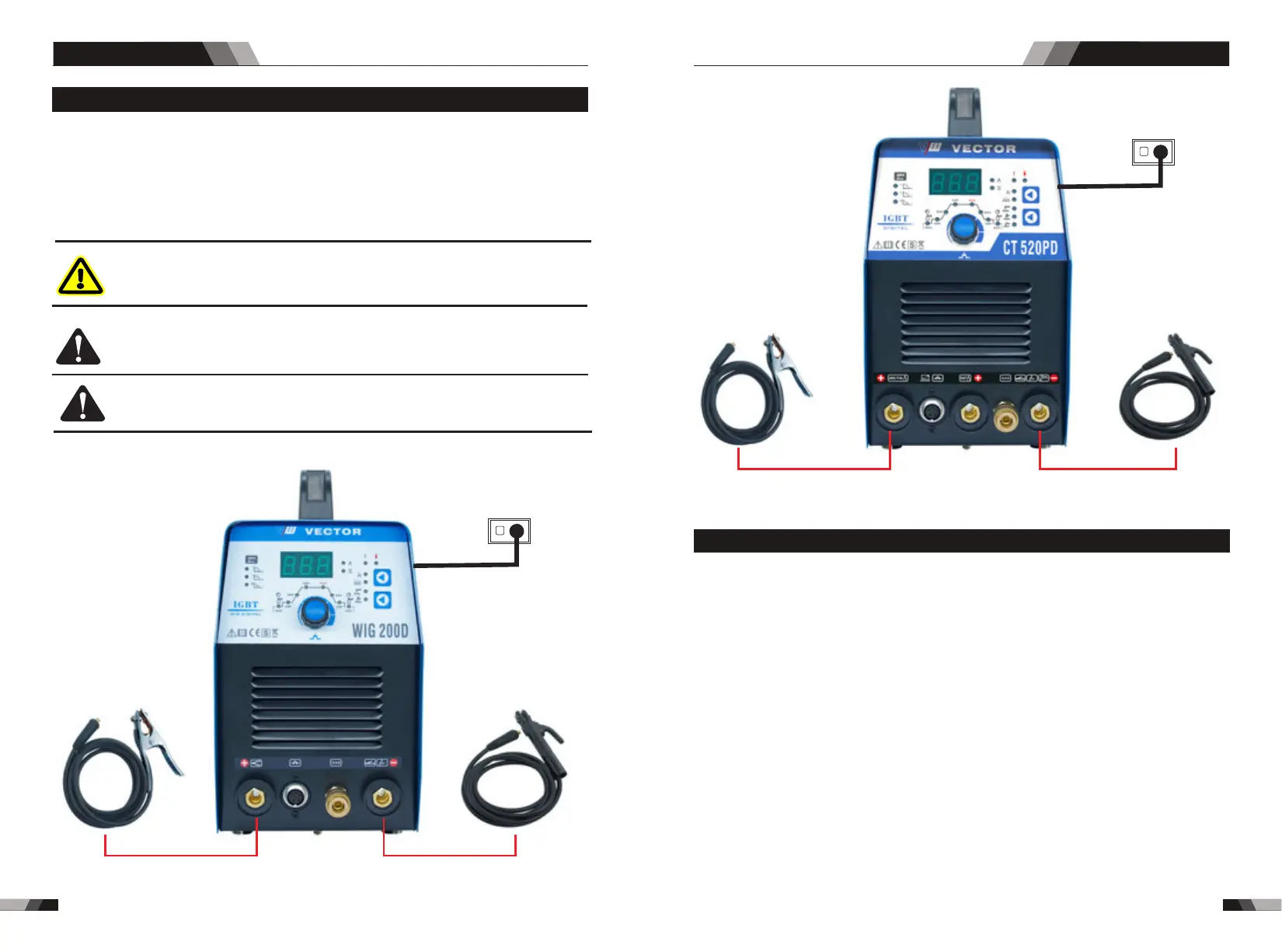

3.4 Konfiguration des STICK (MMA) Schweißen
Bei alkalischer Elektrode, schließen Sie den Elektrodenhalter am Plus-Schweißanschluss,
das Werkstuck Kabel am Minus-Schweißanschluss und auch bei Säure Elektroden muss der
Minus-Schweißanschluss genutzt werden. Fragen Sie bei Unklarheiten beim Elektroden-
hersteller nach. Der Schweißstrom fließt von der Stromquelle überHochleistungs-
anschlüsse mit Bajonettverriegelung. Es ist jedoch darauf zu achten, dass der Stecker
eingesteckt und festgezogen ist, um einen guten elektrischen Anschluss zu gewahrleisten.
Wahlen Sie mit der Auswahltaste für den Prozess den Modus STICK.
WARNUNG
Vergewissern Sie sich, dass die Netzversorgungsspannung
ausgeschaltet ist, bevor Sie die Werkstuckklemme an das
Werkstuck anschließen und die Elektrode in den Halter
stecken.
Vorsicht
Wackelkontakte an den Schweißanschluüssenkönnen zu
Überhitzungfuhren, so dass der Stecker in der Bajonettfas-
sung schmilzt.
Stromversorgung
Massekabel
Elektrodenhalter
Elektrodenhalter
Stromversorgung
Massekabel
3.5 Konfiguration fürs Schneiden(CT 520PD)
Damit die Einheit richtig funktioniert muss alles richtig installiert sein. Folgen Sie hierfür
den unten beschriebenen Schritten:
1. Lesen Sie die Sicherheitshinweise in diesem Benutzerhandbuch gut durch.
2. Überprüfen Sie beim Entgegennehmen der Einheit, dass keine Teile defekt oder durch
den Transport beschädigt wurden.
3. Schließen Sie das Gerät nur in einer gut belüfteten Räumlichkeit an und gehen Sie sicher,
dass die Lüftung nicht blockiert ist.
4. Stecken Sie das Netzteil in eine dem Arbeitsbereich nah liegende Steckdose um im
Notfall die Einheit schnellstmöglich ausschalten zu können.
5. Die Maschine hat einen 16 Ampere Anschluss, bevor Sie diesen benutzen, checken Sie,
dass die grüne / gelbe Erdung mit dem Erdungsanschluss verbunden ist.
6. Stellen Sie sicher, dass der Hauptstromschalter und alle Sicherungen einen Wert von
±15% des Maximalstroms haben. Alle Sicherungen sollten träge sein (dem slow-blow Typ
angehören).
7. Jegliche Verlängerungen des Stromkabels sollten den selben Sollquerschnitt wie das
Stromkabel haben.Verlängerungsleitungen sollten bei absoluter Notwendigkeit benutzt
werden. Seien Sie sich im Klaren, dass alle Verlängerungen die Schneidekapazität
beeinflussen, da die Eingangsspannung von der Länge des Kabels abhängt und somit
reduziert wird.
DC WIG SERIENAUSRÜSTUNGDC WIG SERIENAUSRÜSTUNG
