Inbetriebnahme
Inbetriebnahme
9. Anzeigeleuchten für Programmierparameter
Diese Anzeigeleuchten leuchten während der Programmierung auf.
10. Aktueller Einstellknopf / Funktionsauswahl
Wenn sich der Knopf im Uhrzeigersinn dreht, wird der Schweißstrom größer und der Strom
gegen den Uhrzeigersinn wird kleiner.
Um verschiedene Programmierparameter (mit dem Punkt "9") auszuwählen, drücken Sie
auf den Knopf, um zu entspannen und verwenden Sie diesen Vorgang, um verschiedene
Funktionen auszuwählen.
11. Plus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit Bajonet-
tverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und festgezo-
gen ist, um einen guten elektrischen Anschluss zu gewährleisten.
Hinweis:Der positive Pol des CT 520PD ist durch das Symbol gekennzeichnet Funktion
entsprechend Masseclip.
12. Minus-Schweißanschluss
Der Schweißstrom fließt von der Stromquelle über Hochleistungsanschlüsse mit Bajonet-
tverriegelung. Es ist jedoch darauf zu achten, dass der Stecker eingesteckt und festgezogen
ist, um einen guten elektrischen Anschluss zu gewährleisten.
13. 5-polige Steuerbuchse
Die 5-polige Buchse wird zum Anschließen eines Brennerschalters oder einer Fernbe-
dienung an die Schaltkreise der Schweißstromquelle verwendet.
14. Gasausgangsschnittstelle
Der Schutzgas-Austritt auf der Frontblende ist ein schneller Anschluss einer geeigneten
TIG-Brenner.
16. Gaseingangsschnittstelle
Die Gasschnittstelle ist mit dem Ausgangsanschluss des pneumatischen Ventils
verbunden, und nachdem die Verbindung abgeschlossen ist, wird erfasst, ob ein
Gasleckphänomen vorliegt.
15. Der Power - schalter
Nachdem die Stromversorgung eingeschaltet wurde, wird der Powerschalter auf “AN”
geschaltet. Die Maschine kann nun in Gebrauch genommen werden. Zum Abschalten
Gerätes den Powerschalten auf “AUS” schalten und die Stromversorgung trennen.
Wackelkontakte an den Schweißanschlüssen können zu Überhitzung führen, so dass
der Stecker in der Bajonettfassung schmilzt.
VORSICHT

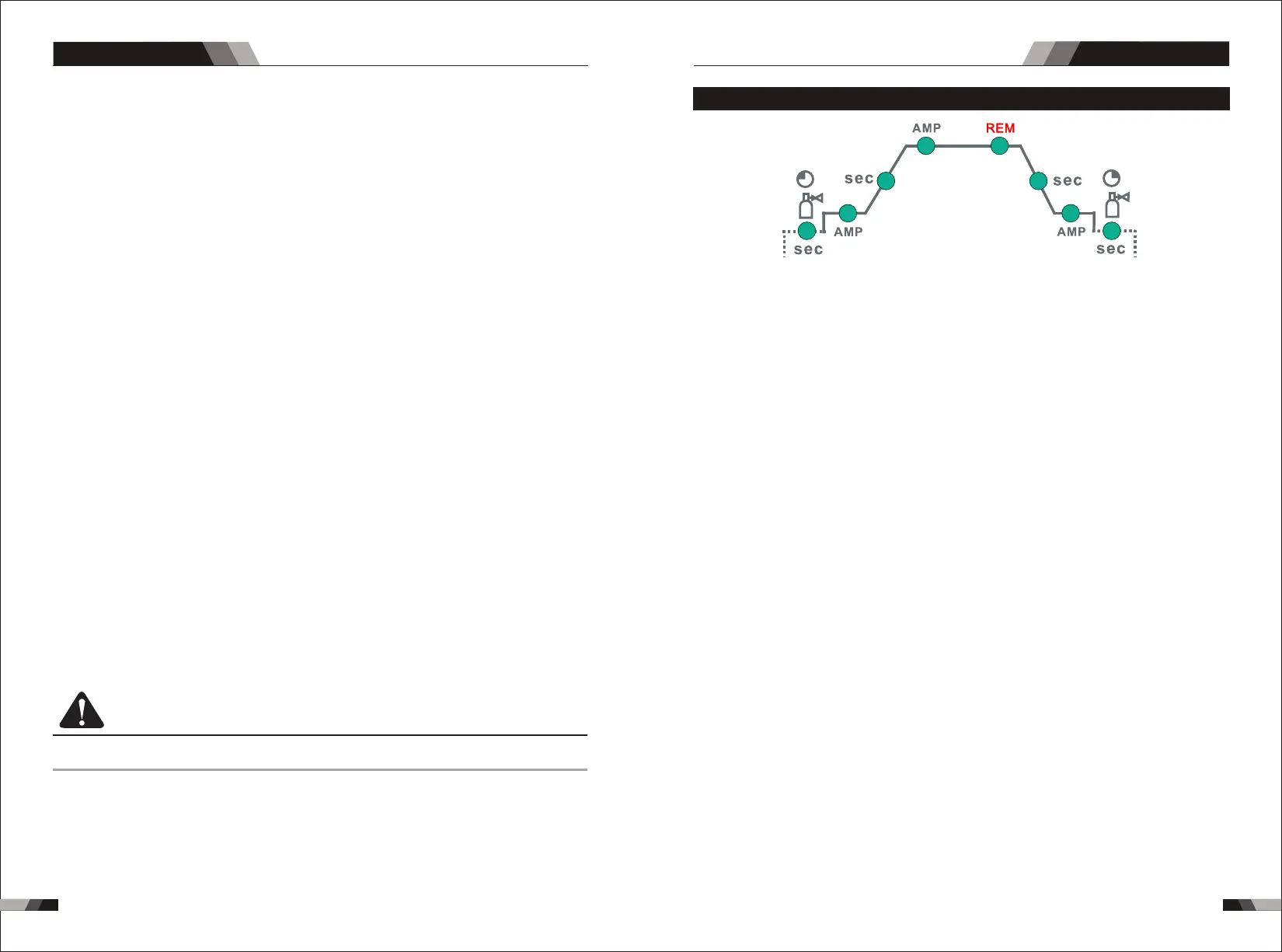

3.2 Bedienfeld
1
2
3
4 5
6
7
88
1. Pre-Flow (Gasvorlauf)
WIG 200D / CT 520PD: Einstellbar zwischen 0.1 - 5S
Dieser Parameter ist nur in den WIG-Schweißmodell aktiv und wird verwendet, um bei
Betätigung des Brennerschalters vor Zündung des Lichtbogens Gas in die Schweißzone
strömen zu lassen. Mit dieser Steuerung wird die Porosität am Schweißnahtanfang
erheblich reduziert.
3. Up Slope (Stromanstieg)
WIG 200D / CT 520PD: Einstellbar zwischen 0.1 – 10S
Dieser Parameter befindet sich im WIG-Schweißmodus Aktivieren und wird zur Einstellung
der Zeit verwendet, in der der Schweißstrom nach dem Betätigen und Loslassen des Bren-
nerschalters vom Schweißstrom-Anfangswert zum Wert High (obere Stromstärke) oder
BASE (Grundstrom) erhöht wird. (Kann im 2T- oder 4T-Modus eingestellt werden.)
2. Initial Current (Startstrom)
WIG 200D / CT 520PD: Der Verstell Bereich der Grundstromstärke liegt bei 10 - 200 AMP
Dieser Parameter befindet sich im WIG-Schweißmodus Aktivieren, den Zündstrom zum
WIG-Schweißen einzustellen. Der Anfangswert des Schweißstroms wird so lange beibe-
halten, bis der Brennerschalter nach dem Betätigen wie der losgelassen wird. (Kann im
2T- oder 4T-Modus eingestellt werden.)
Hinweis: Der maximal verfügbare Schweißstrom wird durch den Wert des Grundstroms
begrenzt.
6. Stromabsenkung
WIG 200D / CT 520PD: Einstellbar zwischen 0.1 – 10S
Dieser Parameter ist nur in den WIG-Schweißmodi aktiv und wird zur Einstellung der Zeit
verwendet, in der der Schweißstrom nach dem Betätigen des Brennerschalters auf den
Wert des Kraterfüllstroms abgesenkt wird. Diese Steuerung dient dazu, Krater zu besei-
tigen, die sich am Ende einer Schweißnaht bilden können.
5. Fernbedienung
Das System kann selbstständig eine Bedienung von außen erkennen, sobald die Anzeige
leuchtet, kann die Schweißstromstärke mit einer Fernbedienung (Fuß oder Schweißpistole)
eingestellt werden.
4. Maximalstromstärke
WIG 200D / CT 520PD: Verstellbereich
10 - 200 AMP (DC WIG Modus), 10 – 170 AMP ( Stick Modus)
Mit diesem Parameter wird im WIG-Modus die Stromstärke eingestellt. Mit diesem Para-
meter wird auch die STICK Stromstärke eingestellt.
DC WIG SERIENAUSRÜSTUNGDC WIG SERIENAUSRÜSTUNG
