8. Befestigen Sie die Erdungsklemme an dem zu schneidenden Teil. Sollte die Oberfläche
des Arbeitsteils lackiert, rostig oder isoliert sein, reinigen Sie die Oberfläche sodass ein
ausreichender Kontakt zwischen Erdungsklemme und Arbeitsteil möglich ist.
9. Überprüfen Sie, dass der Plasmabrenner aus allen korrekten Bestandteilen zusam-
mengebaut ist und dass der Schneideaufsatz passend zur Schneidestromstärke
gewählt ist.
10. Schließen Sie den Luftregler an und stellen Sie diesen auf 3-5 bar 90ltr/n ein.
11. Stellen Sie die Maschine mithilfe des Hauptschalters auf der Rückseite ein.
12. Drücken Sie die Brennertaste um eine Zündflamme an der Kupferspitze zu erzeugen.
Wenn diese sich über dem Arbeitsteil befindet, beginnt der Schneidevorgang.
13. Um den Schneidevorgang abzuschließen, lassen Sie die Brennertaste los und löschen
Sie den Lichtbogen. Hierauf folgt eine 45 – 75 Sekunden Abkühlzeit, während der Sie
die Luft nicht trennen dürfen. Wenn dies nicht getan wird, kann das zu einer Beschädigung
der Brennerdrüse kommen.
VORSICHT
Halten Sie die Brennerdrüse nicht in Richtung von Fremdmaterialien.
VORSICHT
Vermeiden Sie es, die unnötigerweise die Zündflamme zu entzünden um zu
verhindern, dass die Elektrode und die Drüse abgenutzt werden.

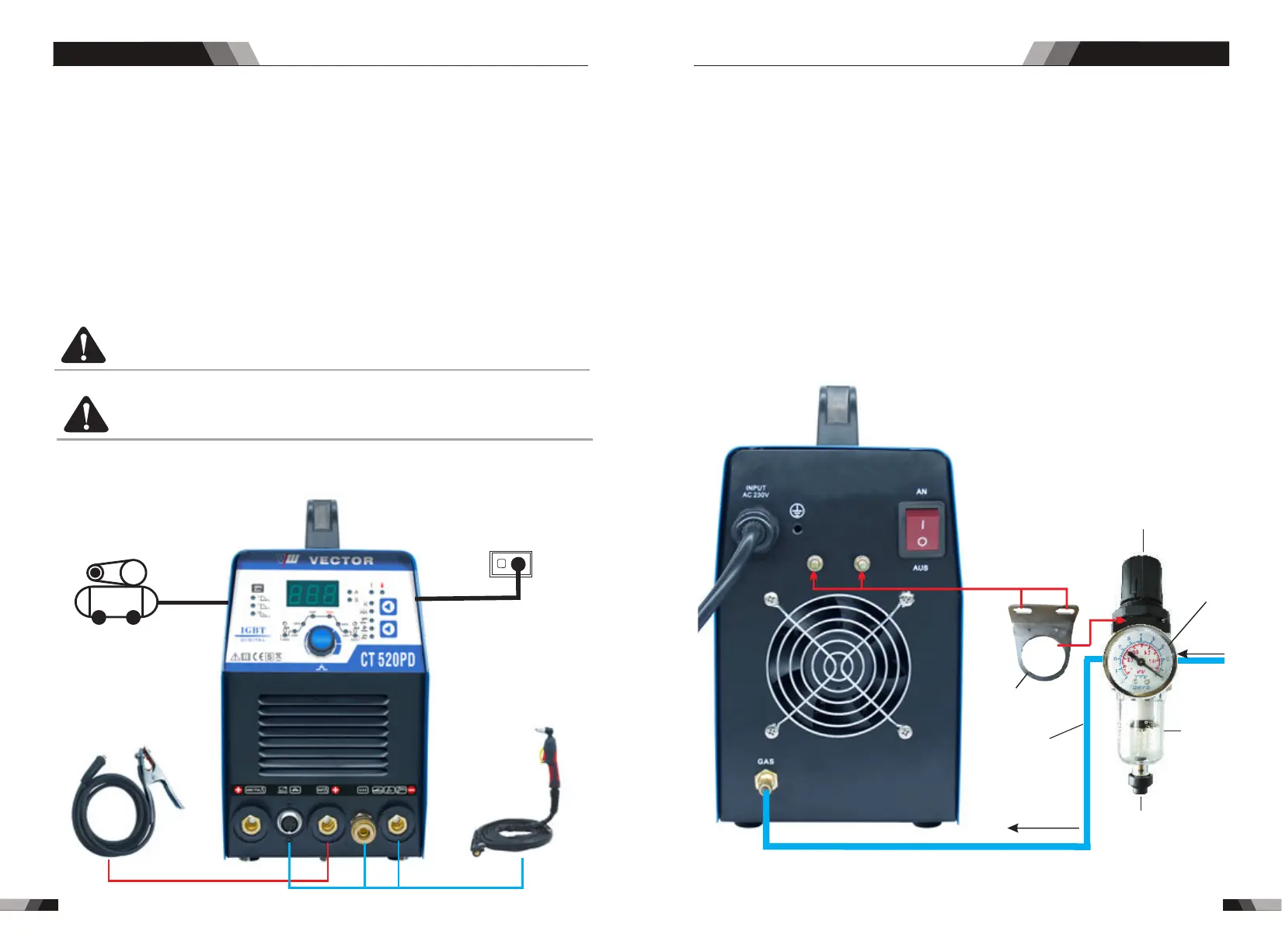

Plasmabrenner
Stromversorgung
Massekabel
Luftkompressor
1. Schließen Sie die Kupferlöcher IN und OUT, die sich neben der Gummi Leitung befinden
fest.
2. Schließen Sie die die Gummileitung des Messgeräts dicht und fest an das dieses an.
3. Fixieren Sie das Verbindungsregal und den Positionsregler mit einer Schraube.
4. Nehmen Sie die Plastikschraube runter und fixieren Sie den Regler auf dem Regal.
5. Öffnen Sie das Lüftungsventil, und drehen Sie den Drehknopf zur Druckanpassung zum
Nennvolumen (inneres Messgerätanzeige in kg), mit (+ wird der Druck vergrößert und
mit - wird er verkleinert.)
6. Maßstab des Messgeräts wie folgt. Das Volumen in der Abbildung beträgt 6kg.
Wasserabscheider mit Manometer Installation und
Anwendung
7. Sollte in der Gasfilterflasche zu viel Wasser sein, öffnen Sie das Wasserventil um Wasser
abzulassen.
Halterung
Luft aus
Gasverbindungs-
schlauch
Druckeinstellknopf
Luft ein
Druckmessgerät
Luftfiltratio-
nsflasche
Entwässerungs-
schnittstelle
