Parameter desRohr-Versiegelungs-Schweißens von Baustahl
Durch-
messer
des
Rohrs
Durchmesser
der Wolfram
Elektrode
Durchmesser
der Gas
Drüse
Durchmesser
des Schweiß-
drahtes
Schweiß-
stromstärke
Spannung
des Licht-
bogens
Flussrate
des Argon
Gases
Schweißrate
38mm
42mm
60mm
76mm
108mm
133mm
159mm
219mm
273mm
325mm
2.0mm
2.0mm
2.0mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
8mm
8mm
8mm
8~10mm
8~10mm
8~10mm
8~10mm
8~10mm
8~10mm
8~10mm
2mm
2mm
2mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
2.5mm
75~90A
75~95A
75~100A
80~105A
90~110A
90~115A
95~120A
100~ 120A
110~ 125A
120~ 140A
11~13V
11~13V
11~13V
14~16V
14~16V
14~16V
14~16V
14~16V
14~16V
14~16V
6~8 1/min
6~8 1/min
7~9 1/min
8~10 1/min
9~11 1/min
10~12 1/min
11~13 1/min
12~14 1/min
12~14 1/min
12~14 1/min
4~5cm/min
4~5cm/min
4~5cm/min
4~5cm/min
5~6cm/min
5~6cm/min
5~6cm/min
5~6cm/min
5~6cm/min
5~6cm/min
Hinweis: Die oben genannten Parameter wurden dem „Welding Dictionary“ S.167 Volume 1 von Edition 2 entnommen.

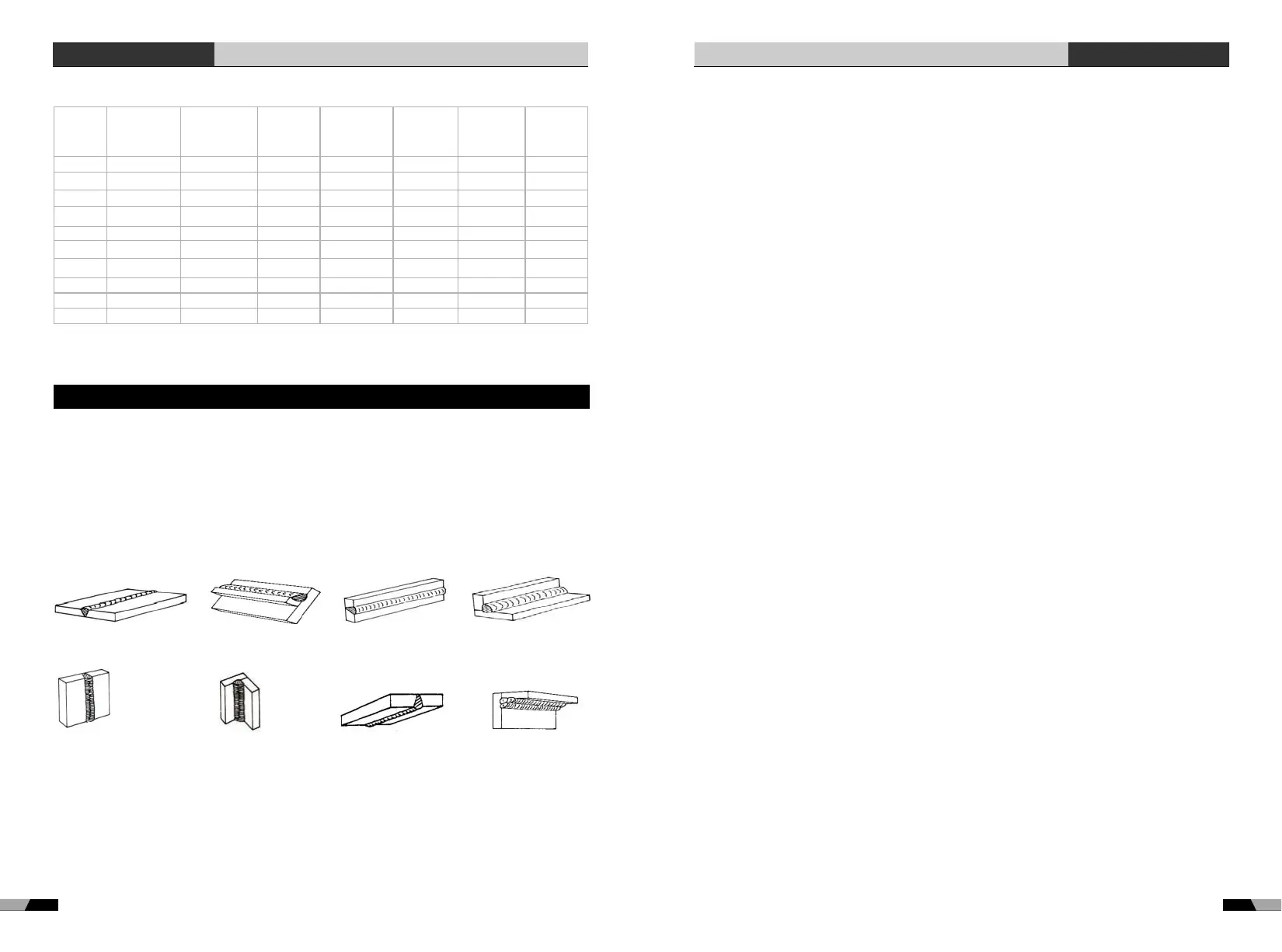

Schweißposition
4.5 MMA Grundlegende Schweißtechniken
Üben vom Lichtbogenschweißen
Die verschiedenen Techniken vom Lichtbogenschweißen ähneln sich trotz verschiedener
Arbeitsmaterialien stark. Lediglich die Typen der Elektrode sollte, wie in der vorangegan-
genen Sektion beschrieben, dem Material angepasst werden.
Die Elektroden aus dieser Herausgabe können in fast allen Positionen verwendet werden,
sie sind zum Beispiel beim flachen, horizontalen, vertikalen oder über Kopf Schweißen
geeignet. Unzählige Anwendungen benötigen verschiedene Positionen. Hier sind ein paar
der häufigsten Positionen aufgezeichnet.
Flat Position,
DownHand Butt Weld
Flat Position,
Gravity Fillet Weld
Horizontal Position,
Butt Weld
Horizontal-Vertical
(HV) Position
Schweißverfahren
Schweißverfahren
Vertical Position,
Butt Weld
Vertical Position,
Fillet Weld
Vertical Position,
Fillet Weld
Overhead Position,
Fillet Weld
Schweißnahtvorbereitung
In vielen Fällen ist es möglich, Stahl ohne vorheriger Vorbereitungen zu schweißen.
Fürschwerere Abschnitte und Reparaturarbeiten von Gussteilen, wird es nötig sein, einen
Winkel zwischen den zu verbindenden Teilen zu schneiden oder schleifen, um die gewün-
schte Eindringtiefe zu erreichen und eine sichere Verbindung herzustellen.
Generellsollten alle Oberflächen, die geschweißt werden sollen frei von Rost, Zunder, Dreck
und Fett etc. sein. Schlacke sollte von Oberflächen die autogen geschnitten werden entfernt
werden.
Lichtbogen Schweißtechnik – Ein Wort für Anfänger
Für alle, die noch nicht viel Erfahrung im Schweißen haben, wird empfohlen zu Anfang einen
ersten Versuch auf einer Übungsplatte zu machen. Benutzen Sie dafür eine etwa 6.4mm (1/4“)
dicke Stahlplatte und eine 3.2mm (1/8“) Elektrode.
Diese sollte frei von Lackierungen, Zunder oder Fett sein. Bringen Sie die Übungsplatte fest
auf dem Arbeitsplatz an, um Fallnahtschweißtechnik zu benutzen. Gehen Sie sicher, dass die
Arbeitsklemme eine gute elektrische Verbindung zum Arbeitsteil hat, entweder direkt oder
über den Werktisch.
Bei leichtem Material sollte die Klemme stets direkt mit dem Arbeitsteil verbunden werden,
ansonsten kann das einen schlechten Stromkreis zur Folge haben.
Der Schweißer
Bringen Sie sich vor Beginn des Schweißens in eine bequeme Position. Benutzen Sie einen
Stuhl mit angemessener Höhe und schweißen Sie so viel wie möglich im Sitzen. Halten Sie
ihren Körper nicht unter Körperspannung. Sie werden schneller müde, wenn Sie angespannt
sind. Entspannen Sie sich und die Arbeit wird Ihnen viel leichter fallen.
Sie können Ihre emotionale Sicherheit erhöhen, indem sie eine Lederschürze und Hand-
schuhe tragen, denn somit müssen Sie sich nicht über Funken, die Ihre Kleidung verbren-
nen könnten sorgen.
Richten Sie das Arbeitsteil so aus, dass die Schweißrichtung quer und nicht zu oder von
Ihrem Körper weg ist. Das Kabel des Elektrodenhalters sollte frei von allen Hindernissen
sein, sodass Sie Ihren Arm ohne Probleme frei bewegen können.
Wenn Sie das Kabel über Ihre Schulter legen, nimmt dies etwas Gewicht von Ihrer Hand
und Sie haben eine höhere Bewegungsfreiheit.
Gehen Sie sicher, dass die Isolation des Kabels nicht fehlerhaft ist, sonst riskieren Sie einen
Stromschlag zu bekommen.
