2.1 Breve introduzione
Le saldatrici TIG 200 adottano la più recente modulazione di larghezza di impulso (PWM) tecnologia
e modulo di potenza a transistor bipolare a gate isolato (IGBT), che può cambiarefrequenza di lavoro
a media frequenza in modo da sostituire la tradizionale frequenza di lavoro ingombrantetrasformatore
con il trasformatore di media frequenza dell'armadio. Pertanto, è caratterizzato daportatile, di piccole
dimensioni, leggero, a basso consumo e così via.
Caratteristiche macchine TIG 200:
◆Sistema di controllo MCU, risponde immediatamente a qualsiasi cambiamento.
◆Con mezzi speciali, anche se si verifica la rottura dell'arco, l'HF manterrà stabile l'arco.
◆Controllare a pedale la corrente di saldatura.
◆Scopi: DC inverter TIG, Ottime prestazioni su acciaio al carbonio, acciaio inossidabile,
titanio ecc.
◆ Protezione intelligente: sovracorrente, surriscaldamento, quando si verificano i problemi
menzionati, la spia di allarme sul pannello anteriore sarà accesa e la corrente di uscita sarà
interrotta. Puòa uto-proteggono e prolungano la vita di utilizzo.
◆In DC TIG senza HFopertation, se l'elettrodo di tungsteno tocca il pezzo quando saldatura, la
corrente scenderà alla corrente di cortocircuito per proteggere il tungsteno.
◆Alta frequenza e alta tensione per l'accensione dell'arco per garantire il rapporto di successo
dell'accensionearco.
I parametri del pannello frontale possono essere regolati in modo continuo e continuo,come
la corrente di avvio, la corrente dell'arco del cratere, la corrente di saldatura, la corrente di
base, il rapporto di lavoro, la pendenza ascendenteaccensione per garantire il rapporto di
successo dell'arco di accensione.
2.2 Principio di funzionamento

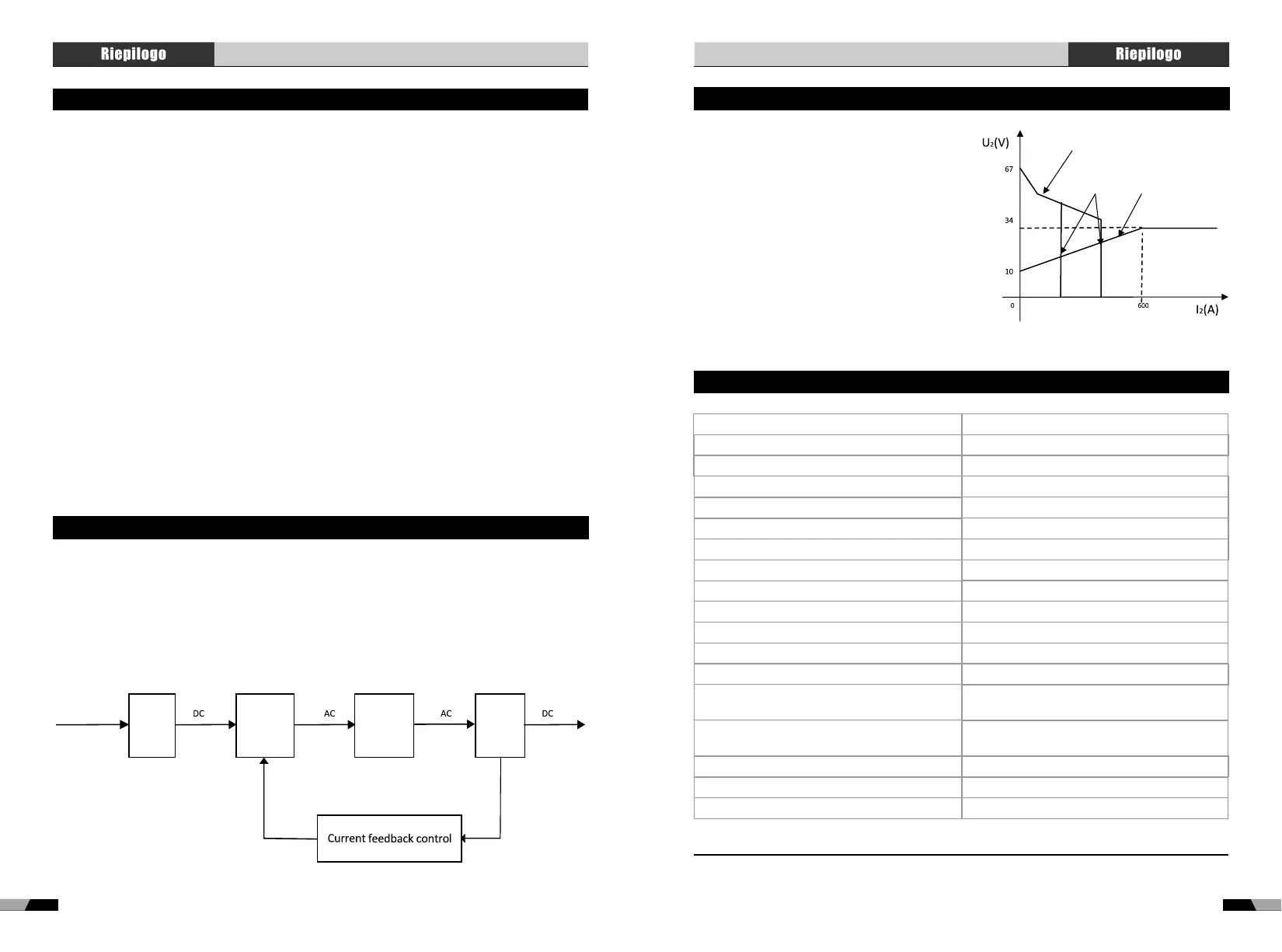

Il principio di funzionamento delle saldatrici TIG 200 è mostrato come la figura seguente. La
frequenza di lavoro 230V monofase AC viene rettificata in DC (circa 312 V), quindi viene
convertitaa media frequenza AC (circa 20-40KHz) tramite dispositivo inverter (modulo IGBT),
dopo aver ridottotensione tramite trasformatore medio (il trasformatore principale) e rettifica
tramite media frequenzaraddrizzatore (diodi a recupero rapido), quindi viene emesso DC o
AC selezionando il modulo IGBT. Ilil circuito adotta la tecnologia di controllo del feedback di
corrente per assicurare stabilmente l'uscita di corrente. Nel frattempo,il parametro della
corrente di saldatura può essere regolato in modo continuo e continuo per soddisfare
ilrequisiti del mestiere di saldatura.
2.3 Caratteristica Volt-Ampere
Saldatrice TIG 200 ha un ottimo volt-
amperecaratteristica, il cui grafico
èmostrato come la figura seguente.Il
rapporto tra il contensione nominale
di carico convenzionaleU e la saldatura
2
convenzionalela corrente I è la seguente:
2
Quando I ≤600A, U =10+0.04I (V);
2 2 2
Quando I ≤600A, U =20+0.04I (V);
2 2 2
Quando I >600A,U =34(V).
2 2
Quando I >600A,U =44(V).
2 2
TIG
MMA
2.4 Specifiche
Caratteristica volt-ampere
La relazione tra la
tensione di carico
convenzionale e la
corrente di saldatura
Punto di
lavoro
Monofase, AC
230V,50Hz
retti-
ficare
Inver-
titore
Trans ex
Raddriz-
zatore
Descrizione
Il peso
Dimensioni della fonte di alimentazione(mm)
Raffreddamento
Tipo saldatore
Standard Europei
Tensione di alimentazione nominale
Frequenza di alimentazione nominale
Gamma corrente di saldatura (modalità TIG)
Gamma corrente di saldatura (modalità MMA)
Requisiti del generatore monofase
Uscita saldatura TIG, 40oC, 10 min.
Uscita saldatura MMA, 40oC, 10 min.
Tensione a circuito aperto
Classe di protezione
Classe di isolamento
Corrente di ingresso massima
Corrente di ingresso effettiva
6.2kg
10-200 A
10-160 A
15.4A
30.9A
10KVA
375x152x287
200A@ 25%18V
100A@ 100%14V
160A@ 25%26.4V
80A@ 100%23.2V
TIG 200
IP23
H
EN 60974-1 / IEC 60974-1
1 x 230 Volt ±15%
50/60Hz
TIG/MMA(60V DC)
Raffreddato a ventola
Fonte di alimentazione dell'inverter
Nota 1: la corrente di ingresso effettiva deve essere utilizzata per la determinazione della
dimensione del cavo erequisiti di fornitura.
NOTA
