Nota 3: per questa applicazione sono consigliati fusibili per l'avviamento del motore o inter-
ruttori termici.Controlla i requisiti locali per la tua situazione a questo proposito.
A causa delle variazioni che possono verificarsi nei prodotti fabbricati, prestazioni dichiarate,
tensioni,le valutazioni, tutte le capacità, le misure, le dimensioni e i pesi indicati sono appros-
simativisoltanto. Le capacità e le classificazioni ottenibili in uso e funzionamento dipenderanno
dalla correttezzainstallazione, uso, applicazioni, manutenzione e assistenza.
Nota 2: Requisiti del generatore al ciclo di lavoro di uscita massimo.
2.5 Ciclo di lavoro
Il ciclo di lavoro nominale di una saldatrice è una dichiarazione del tempo che potrebbe
esserefunzionato alla sua corrente di saldatura nominale senza superare i limiti di
temperatura dil'isolamento delle parti componenti. Per spiegare il periodo del ciclo di
lavoro di 10 minuti,viene utilizzato il seguente esempio. Supponiamo che un generatore
di saldatura sia progettato per funzionare aun ciclo di lavoro del 25%, 200 ampere a 18
volt. Ciò significa che è stato progettato ecostruito per fornire l'amperaggio nominale
(200A) per 5 minuti, ovvero tempo di saldatura ad arco, fuoriogni 10 minuti (il 25% di 10
minuti è 5 minuti). Durante gli altri 5 minuti diil periodo di 10 minuti in cui la saldatrice
deve rimanere inattiva e lasciarla raffreddare. Ill'interruttore termico interviene se il
ciclo di lavoro viene superato.
Ciclo di lavoro (PERCENTUALE)
Corrente di saldatura (AMP)
2.6 Articoli confezionati
◆ Morsetto di terra da 300A con cavo da 3m
◆ Trachea 5x8 2m
◆ Manuale operativo
◆ Portaelettrodo da 200A con cavo da 3m
◆ Torcia TIG monopezzo a gas/elettricità 4m WP-26
25
25
50
50
75
75
100100 125
0 125 150
150 175
175
00
1010
2020
3030
4040
5050
6060
7070
8080
9090
1 001 00
0 200 225 250 275
275
più sicurooperazione
300
(MMA) (TIG)

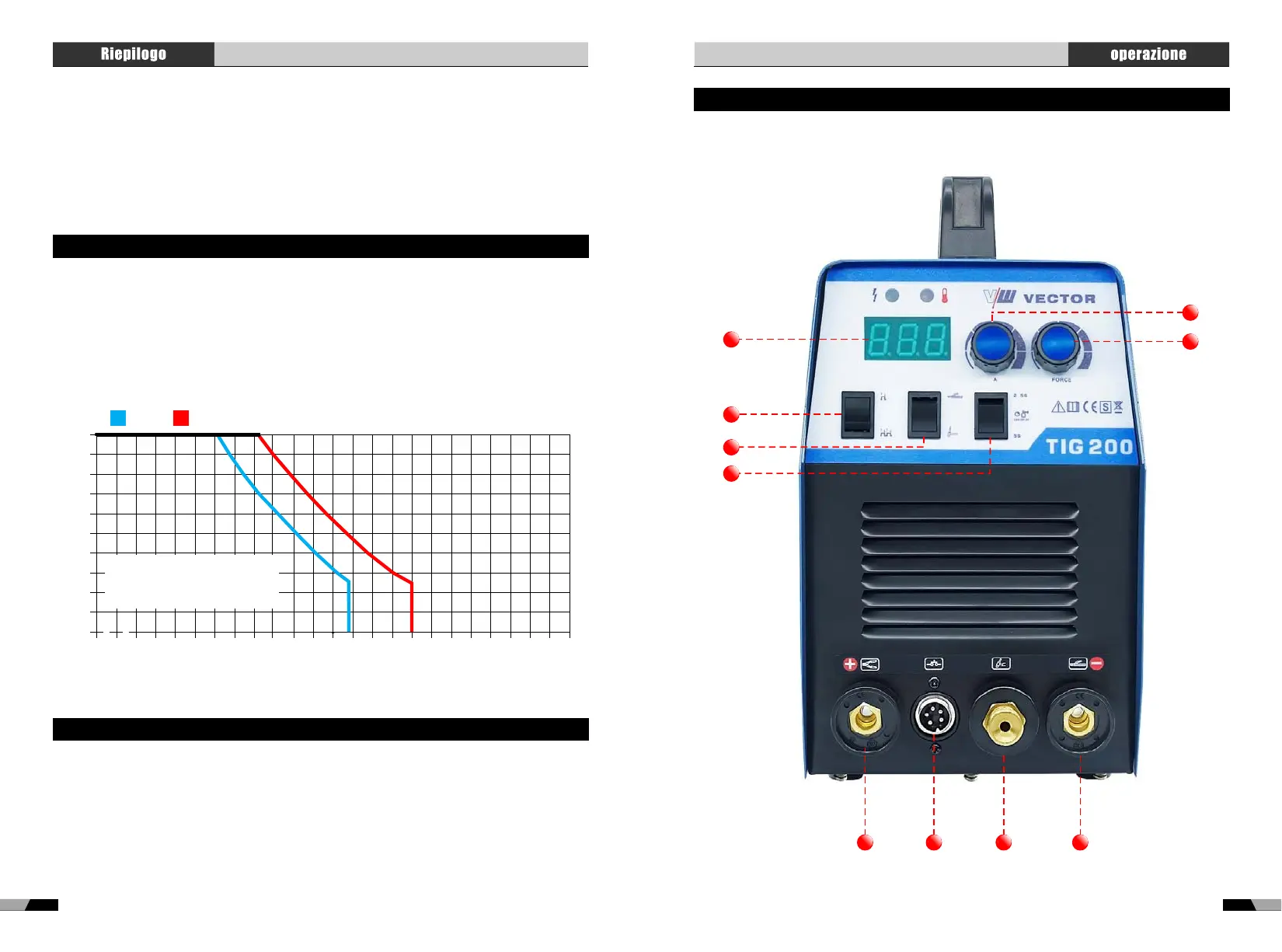

3.1 Layout per il pannello
1
2
3
4
5
6
7 8 9 10
