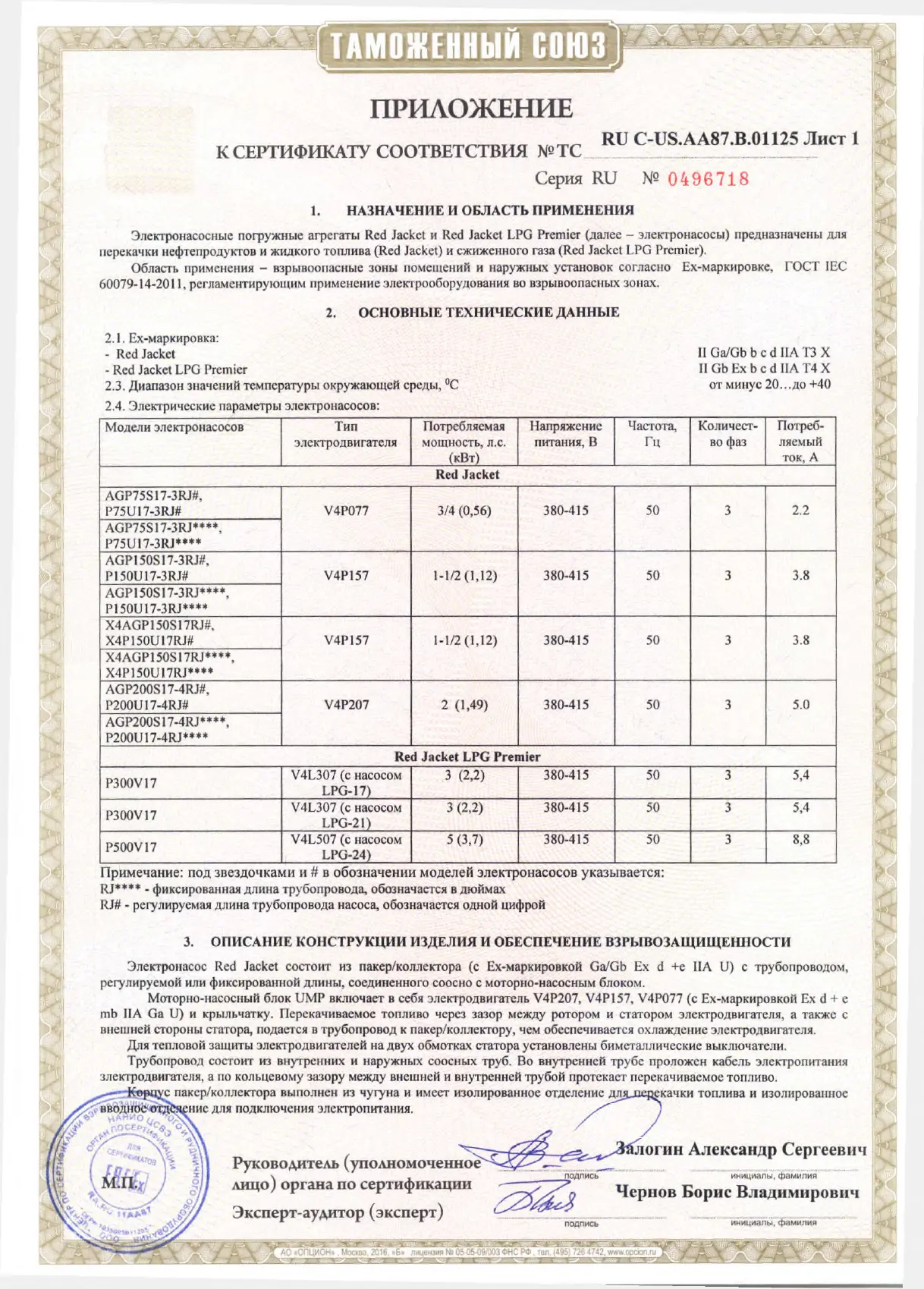

ТАМОЖЕННЫЙ СОЮЗ
ПРИЛОЖЕНИЕ
К СЕРТИФИКАТУ СООТВЕТСТВИЯ №ТС
RU C-US.AA87.B.01125 Лист 1
Серия RU № 04967І8
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Электронасосные погружные агрегаты Red Jacket и Red Jacket LPG Premier (далее - электронасосы) предназначены для
перекачки нефтепродуктов и жидкого топлива (Red Jacket) и сжиженного газа (Red Jacket LPG Premier).
Область применения - взрывоопасные зоны помещений и наружных установок согласно Ex-маркировке, ГОСТ ІЕС
60079-14-2011, регламентирующим применение электрооборудования во взрывоопасных зонах.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Ех-маркировка:
- Red Jacket
- Red Jacket LPG Premier
2.3. Диапазон значений температуры окружающей среды, °С
2.4. Электрические параметры электронасосов:
II Ga/Gb b с d НА ТЗ X
II Gb Ex b с d НА Т4 X
от минус 20...до +40
Модели электронасосов
Тип
электродвигателя
Потребляемая
мощность, л.с.
(кВт)
Напряжение
питания, В
Частота,
Гц
Количест
во фаз
Потреб
ляемый
ток, А
Red Jacket
AGP75S17-3RJ#,
P75U17-3RJ#
V4P077 3/4 (0,56) 380-415
50
3
2.2
AGP75S17-3RJ* … ，
P75U17-3RJ … *
AGP150S17-3RJ#,
P150U17-3RJ#
V4P157
1-1/2(1,12)
380-415
50
3
3.8
AGP150S17-3RJ* … ，
P150U17-3RJ* …
X4AGP150S17RJ#,
X4P150U17RJ#
V4P157
1-1/2(1,12)
380-415 50 3 3.8
X4AGP150S17RJ****,
X4P150U17RJ****
AGP200SI7-4RJ#,
P200U17-4RJ#
V4P207
2 (1,49)
380-415 50 3 5.0
AGP200S17-4RJ …
P200U17-4RJ* …
Red Jacket LPG Premier
P300V17
V4L307 (с насосом
LPG-17)
3 (2,2)
380-415 50 3 5,4
P300V17
V4L307 (с насосом
LPG-21)
3 (2,2)
380-415 50 3 5,4
P500V17
V4L507 (с насосом
LPG-24)
5 (3,7)
380-415 50
3
8,8
Примечание: под звездочками и # в обозначении моделей электронасосов указывается:
RJ**** - фиксированная длина трубопровода, обозначается в дюймах
IU# - регулируемая длина трубопровода насоса, обозначается одной цифрой
3. ОПИСАНИЕ КОНСТРУКЦИИ ИЗДЕЛИЯ И ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ
Электронасос Red Jacket состоит из пакер/коллектора (с Ex-маркировкой Ga/Gb Ex d +е НА U) с трубопроводом,
регулируемой или фиксированной длины, соединенного соосно с моторно-насосным блоком.
Моторно-насосный блок UMP включает в себя электродвигатель V4P207, V4P157, V4P077 (с Ex-маркировкой Ex d + е
mb ПА Ga U) и крыльчатку. Перекачиваемое топливо через зазор между ротором и статором электродвигателя, а также с
внешней стороны статора, подается в трубопровод к пакер/коллектору, чем обеспечивается охлаждение электродвигателя.
Для тепловой защиты электродвигателей на двух обмотках статора установлены биметаллические выключатели.
Трубопровод состоит из внутренних и наружных соосных труб. Во внутренней трубе проложен кабель электропитания
электродвигателя, а по кольцевому зазору между внешней и внутренней трубой протекает перекачиваемое топливо.
{с пакер/коллектора выполнен из чугуна и имеет изолированное отделение і^ _ ш ^ к а ч к и топлива и изолированное
^ние для подключения электропитания.
Руководитель (уполномоченное
лицо) органа по сертификации
Эксперт-аудитор (эксперт)
логин Александр Сергеевич
ин иц иа л ы , ф ам ил ия
Чернов Борис Владимирович
ин иц иа л ы , ф ам ил ия
