Venmar C180 - Installation des Conduits; Mesures de Linstallation

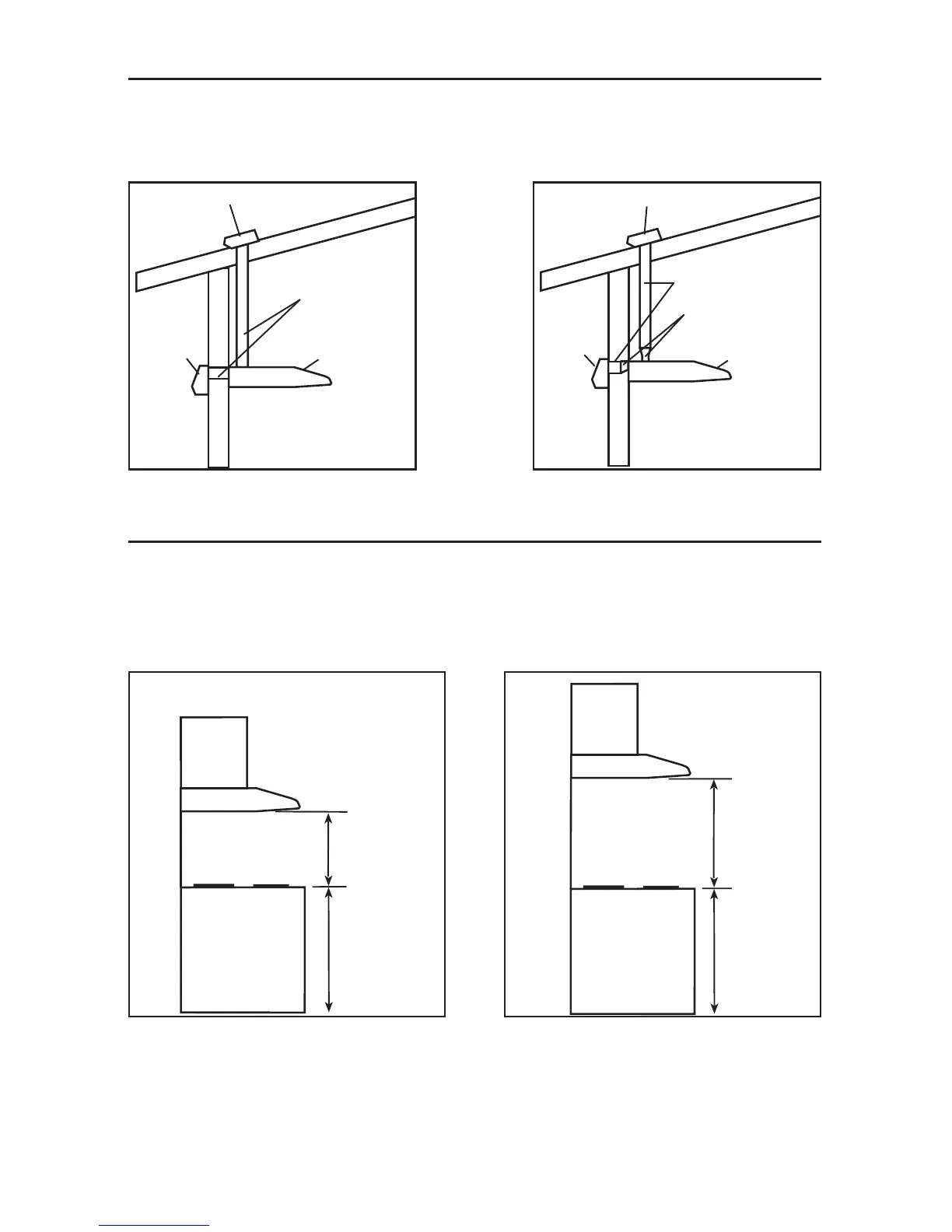

1. INSTALLATION DES CONDUITS
Planifier à quel endroit et de quelle façon seront installés les conduits.
Installer des conduits de format adéquat, coude(s) et capuchon de mur ou de toit selon le genre
de ventilateur utilisé. Si des conduits ronds de 6 po sont utilisés, se servir d’une transition. Sceller
les joints avec du ruban adhésif de métal de 2 po de largeur.
2. MESURES DE L’INSTALLATION
Voici les dimensions pour les installations les plus courantes.
Il est recommandé d’installer la hotte à une distance minimale de 20 po au-dessus d’une
cuisinière électrique et de 24 po au-dessus d’une cuisinière à gaz.
Pour des performances optimales, la hotte ne doit jamais être installée à plus de 30 po au-dessus de
la table de cuisson.
- 20 -
Hotte
Conduits de
3¼ po x 10 po
Capuchon de toit
Capuchon
de mur
HH0011F
Hotte
Conduit rond de 6 po
Capuchon de toit
Capuchon
de mur
Transition de
3¼ po x 10 po
à 6 po ronde
HH0014F
Armoires
Distance
maximale
de 30 po
HH0012F
Hotte
Cuisinière
standard
de 36 po
de hauteur
Armoires
Distance
minimale de 20 po
(24 po pour une
cuisinière à gaz)
Cuisinière
standard
de 36 po
de hauteur
HH0013F
Hotte
