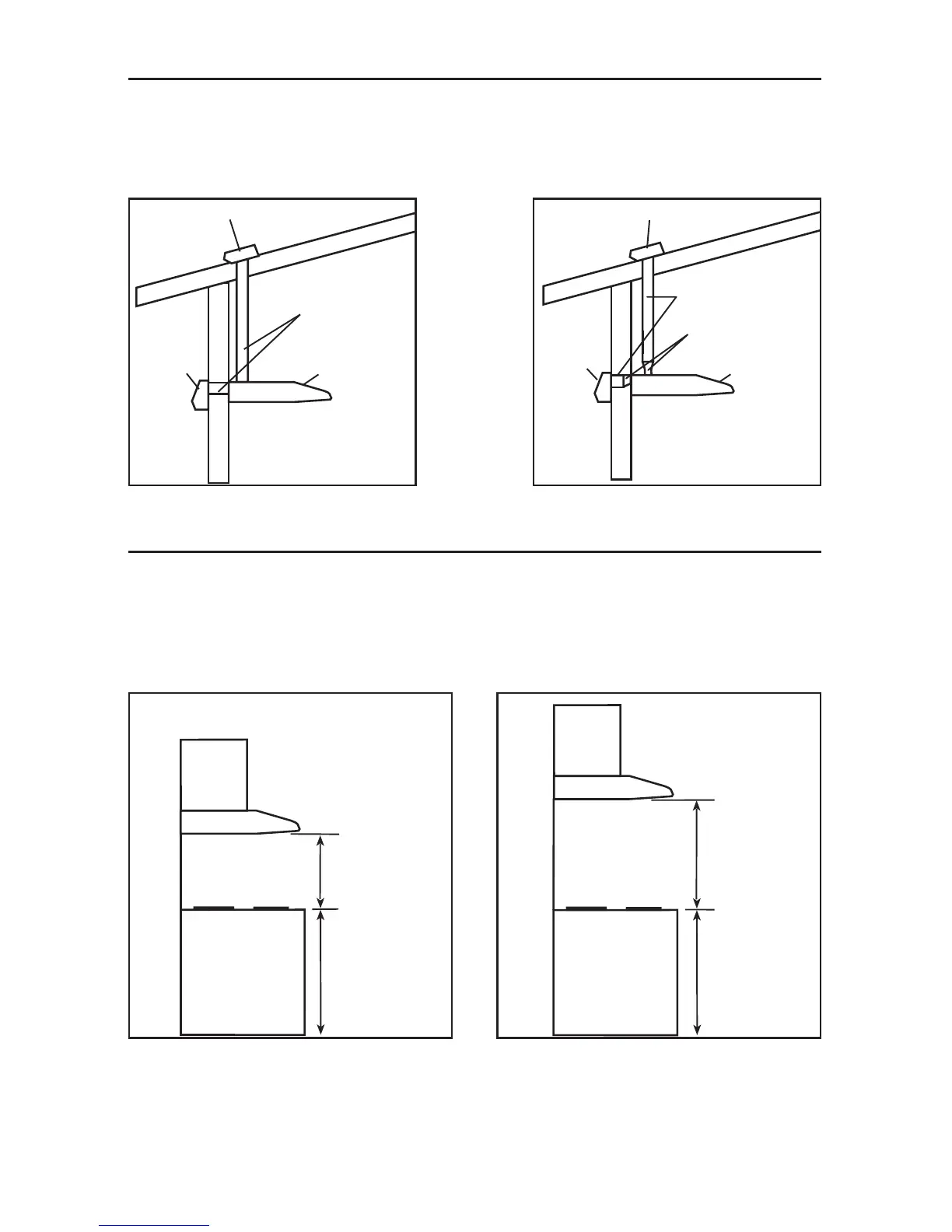

1. INSTALACIÓN DE LOS TUBOS
Planifique el lugar y la forma en que se instalarán los tubos.
Instale tubos, codo(s) y tapa de techo o de pared de tamaños adecuados, según el ventilador que
vaya a usar. Si utiliza tubos circulares de 6 pulgadas, debería usar un cambio de sección. Utilice
cinta adhesiva metálica para tubos de 2 pulgadas para obturar las juntas de los tubos.
2. DIMENSIONES DE LA INSTALACIÓN
Más adelante se muestran las dimensiones para las instalaciones habituales.
Aconsejamos que la campana se instale a una distancia mínima de 20 pulgadas de la
superficie de una cocina eléctrica y de 24 pulgadas de una cocina a gas.
Para lograr un rendimiento óptimo, la campana no debería instalarse a más de 30 pulgadas de la
superficie de la cocina.
- 36 -
Campana
Tuberias de
3¼” x 10”
Tapa de techo
Tapa
de pared
HH0011E
Campana
Tuberia
redonda de 6”
Tapa de techo
Tapa
de pared
Cambio de
sección
3¼” x 10” a 6”
HH0014E
Armarios
30” de
separación
como máximo
HH0012E
Campana
Cocina
estándar
de 36”
de altura
Armarios
20” de separación
al menos (24” si la
cocina es de gas)
Cocina
estándar
de 36”
de altura
HH0013E
Campana
