Venmar C180 - Preparación de la Instalación

3. PREPARACIÓN DE LA INSTALACIÓN
Compruebe que el aparato viene con los siguientes:
- Campana
- Filtros (2)
- Conjunto del adaptador o dispositivo de cierre de 3¼’’ x 10’’ (ubicado en la campana, bajo el
tablero inferior)
- Bolsa con piezas, que comprende:
1 abrazadera de cable, 5 tornillos de doble rosca de 1/2’’, 2 conectadores de hilos y 6 tornillos 1/2’’
Piezas vendidas aparte:
- Bombillas halógenas protégidas (120 V, 50 W, MR16 o PAR16 con base GU10), 2 incluidas en
Connaisseur modelos solamente
- Cambio de sección de 3¼’’ x 10” a 6” redondo (opcional, soló para instalaciones con tubos
redondos de 6 pulgadas)
NOTA: Antes de comenzar la instalación, verificar el contenido de la caja. Si alguna pieza falta o
está dañada, póngase en contacto con el fabricante.
Se aconseja llevar anteojos y guantes de seguridad al instalar, reparar o limpiar
la campana.
ADVERTENCIA
!

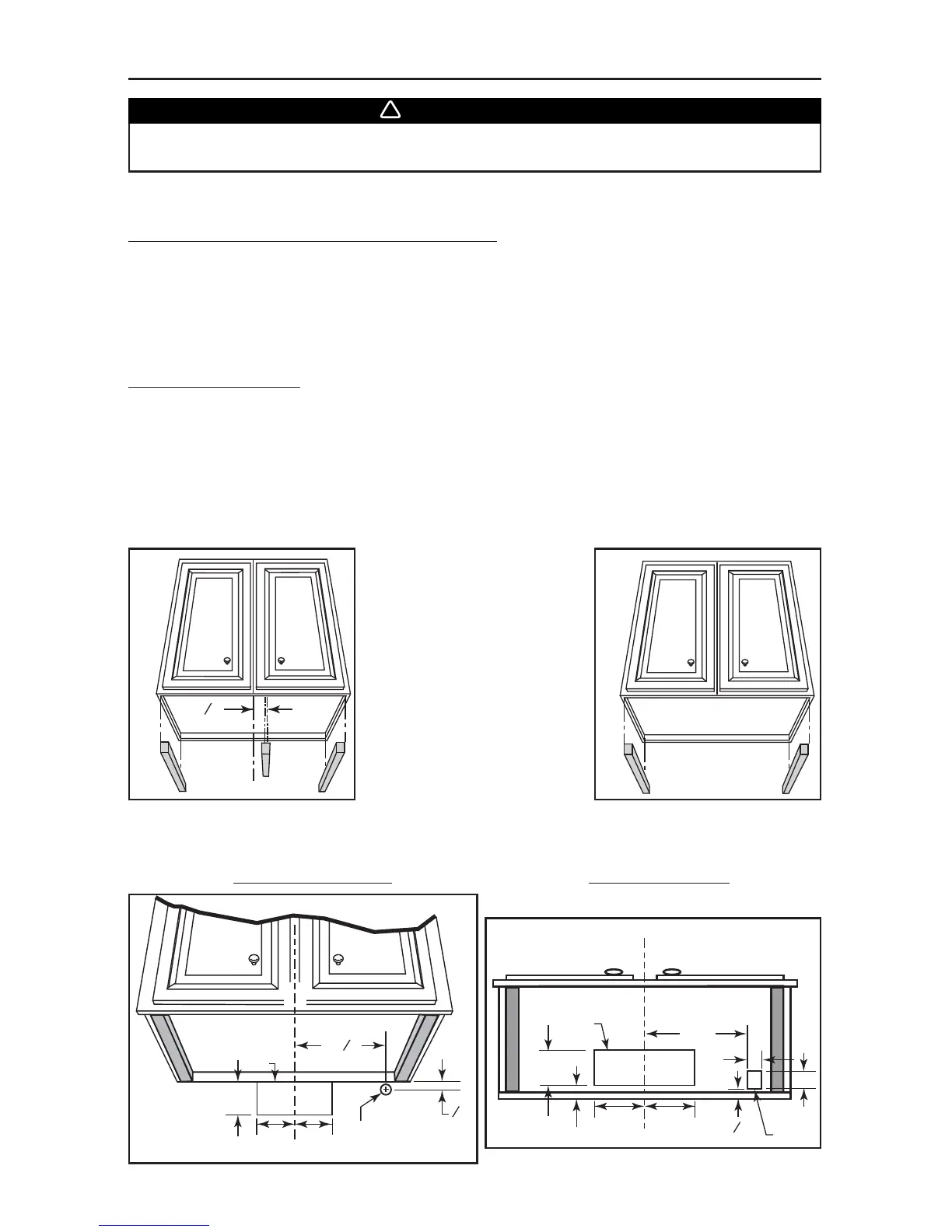

NOTA: Si la parte inferior del armario está empotrada, instale tiras de madera (no incluidas),
como se ve en las ilustraciones, para poder instalar debidamente la campana (A) o el
filtro de carbón vegetal (de ser necesario) (B) en el armario. Las tiras de maderas deben
ser del mismo grosor del encastre.
HO0002A
2 ”
3
8
HD0033
A
B
Corte el armario e en la pared las aperturas para el tubo (A) y para el cable de alimentación (B),
con arreglo a la dirección de la descarga elegida.
Vea las siguientes ilustraciones.
DESCARGA HORIZONTAL: DESCARGA VERTICAL:
C
L
HD0150A
3½”
5¼” 5¼”
B
1¼” dia.
A
7
8
”
11
1
8
”
C
L
¾”
3¾”
5¼” 5¼”
1 ¼”
HD0151A
A
CABINET BOTTOM
B
3
8
”
1½”
10½”
- 37 -
