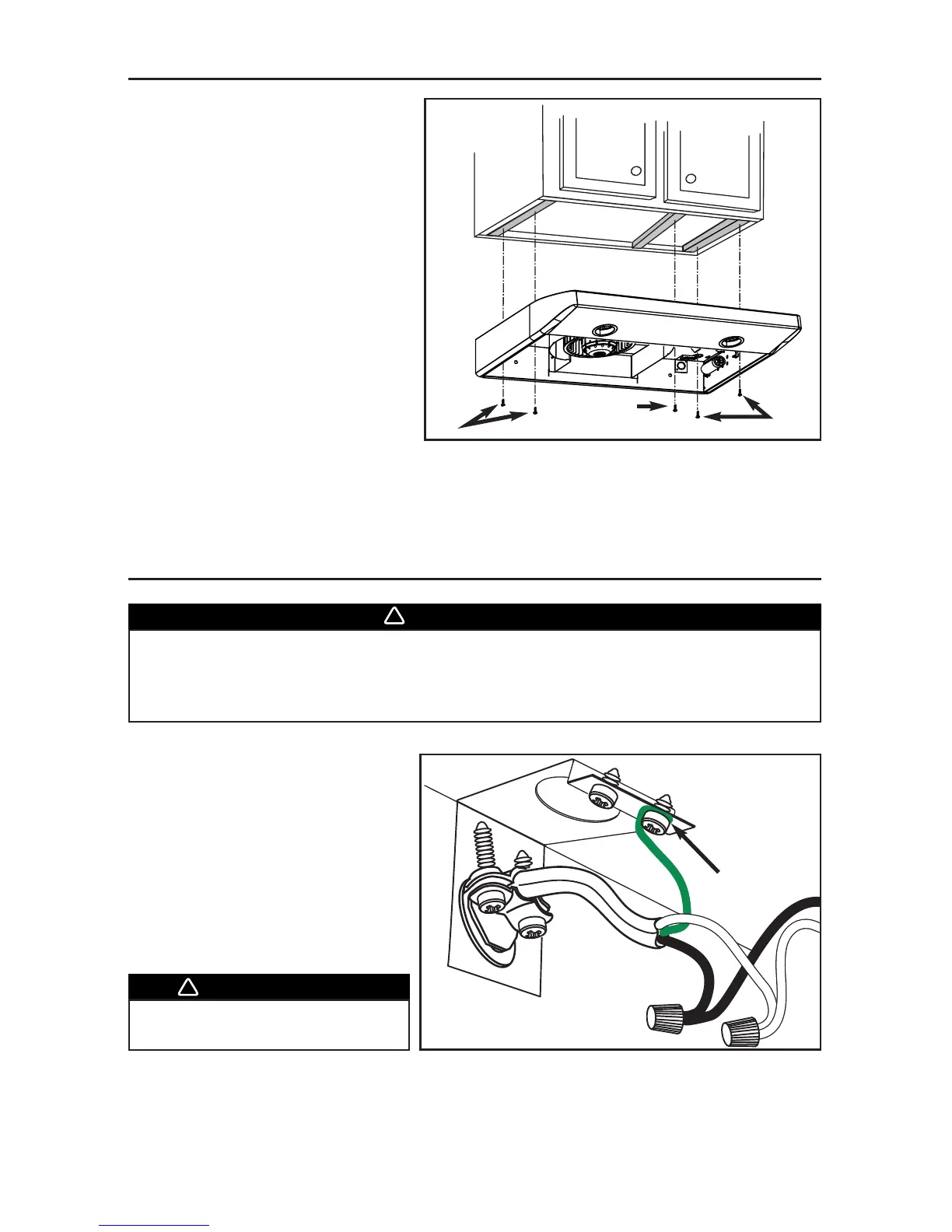

6. INSTALACIÓN DE LA CAMPANA
Llieve el cable de alimentación hasta el
lugar de la instalación. Coloque la campana
en su lugar. Marque con un lápiz el lugar
del tornillos (parte más pequeña de los
agujeros en relieve). Saque la campana
e instale los 4 tornillos de 1/2” de doble
rosca en los emplazamientos laterales
(A), dejando un espacio de 1/8”.
Coloque la abrazadera de cable e
introduzca el cable en la campana y
apriete la abrazadera para sujeter el
cable. Coloque la campana debajo del
armario, en su lugar correspondiente.
Compruebe que el conjunto del adaptador
o dispositivo de cierre se introduce en el
tubo y que el dispositivo se abre sin
dificultad. Sujete la campana apretando
los tornillos completamente. Instale el
último tornillo de 1/2” de doble rosca (B)
en el último agujero en relieve.
A
A
B
ADVERTENCIA
Riesgo de choque eléctrico. La conexión eléctrica debe hacerla personal
competente con arreglo a los códigos y normas en vigor. Antes de conectar los
hilos, corte la alimentación en el tablero de servicio y bloquee los medios de
desconexión para impedir que la corriente se conecte accidentalmente.
7. CONEXIÓN DEL CABLEADO
- 40 -
Conecte el cable con los conectadores
de hilos provistos.
Conecte los hilos de la siguiente manera:
NEGRO con NEGRO, BLANCO con
BLANCO y VERDE o DESNUDO con el
tornillo de tierra VERDE (1).
