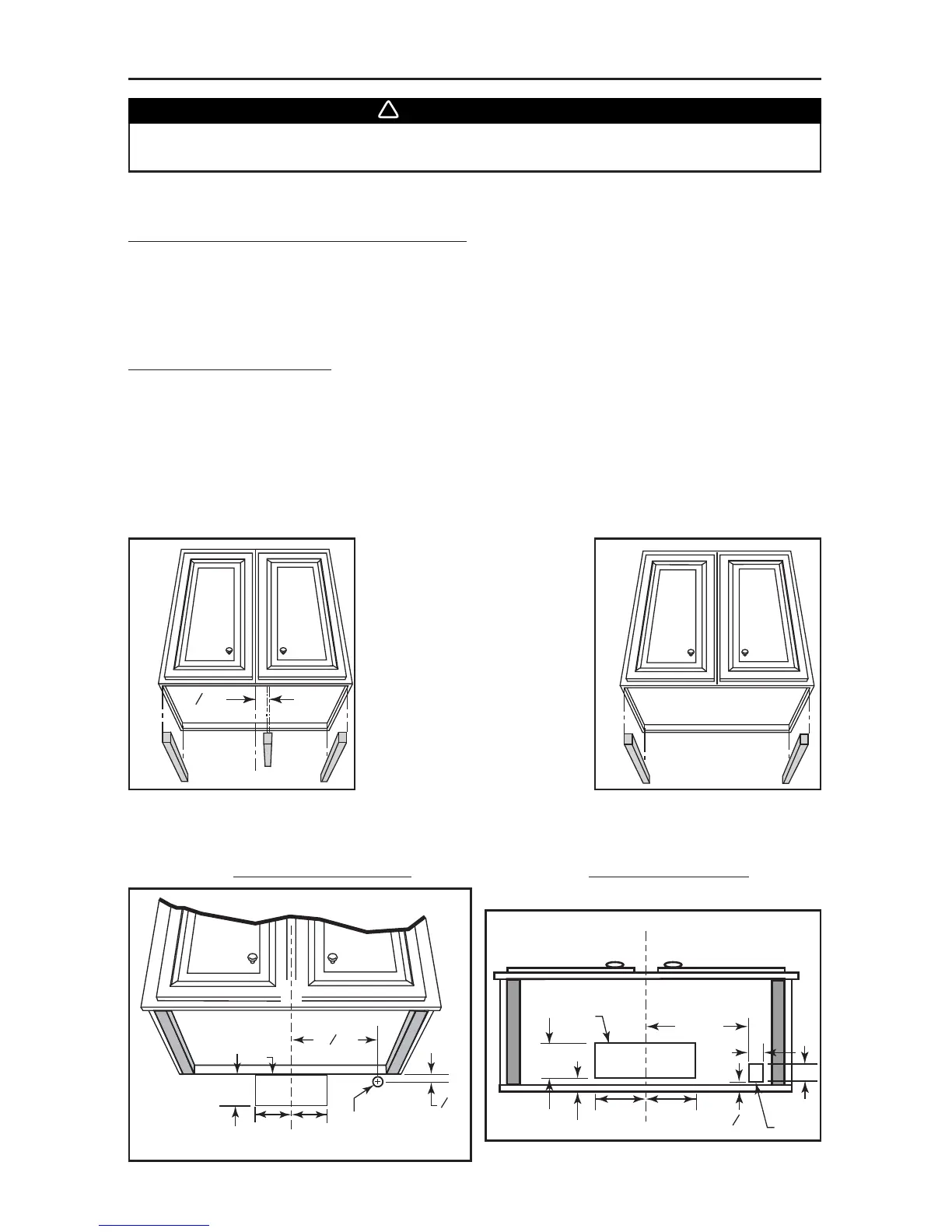

3. PRÉPARATION DE L’INSTALLATION
S’assurer que les articles suivants soient inclus :
- Hotte
- Filtres (2)
- Adaptateur/volet 3¼ po x 10 po (situé à l’intérieur de la hotte, sous le panneau inférieur)
- Sac de pièces incluant :
1 serre-fils, 5 vis 1/2 po à double filets, 2 capuchons de connexion et 6 vis 1/2 po
Pièces vendues séparément :
- Ampoules halogènes avec écran (120 V, 50 W, MR16 ou PAR16 avec culot GU10),
deux fournies avec les modèles Connaisseur seulement
- Transition 3¼ po x 10 po à 6 po ronde (optionnelle, pour une installation avec conduits ronds de
6 po seulement)
NOTE : Avant de commencer l'installation, vérifier le contenu de la boîte. Si des pièces sont
manquantes ou endommagées, contacter le manufacturier.
Il est recommandé de porter des lunettes et des gants de sécurité lors de
l’installation, de l’entretien ou de la réparation de cet appareil.
AVERTISSEMENT
NOTE : Si le fond de l’armoire est en retrait, fixer des baguettes de bois (non incluses) aux
emplacements prévus pour les vis d’assemblage de la hotte (A) ou du module au
charbon (B) (le cas échéant). Les baguettes de bois doivent être de la même épaisseur
que la profondeur du retrait. Voir ci-dessous.
A
B
Selon le type d’évacuation choisie, découper, dans l’armoire ou le mur, les ouvertures pour les
conduits (A) et le fil d’alimentation électrique (B).
Voir les illustrations ci-dessous.
ÉVACUATION HORIZONTALE : ÉVACUATION VERTICALE :
- 21 -
