Venmar C180 - Installation de Ladaptateur Volet

NOTE : Si cette hotte en remplace une autre, prendre note que la localisation de la sortie d’air peut
varier d’un manufacturier à l’autre.

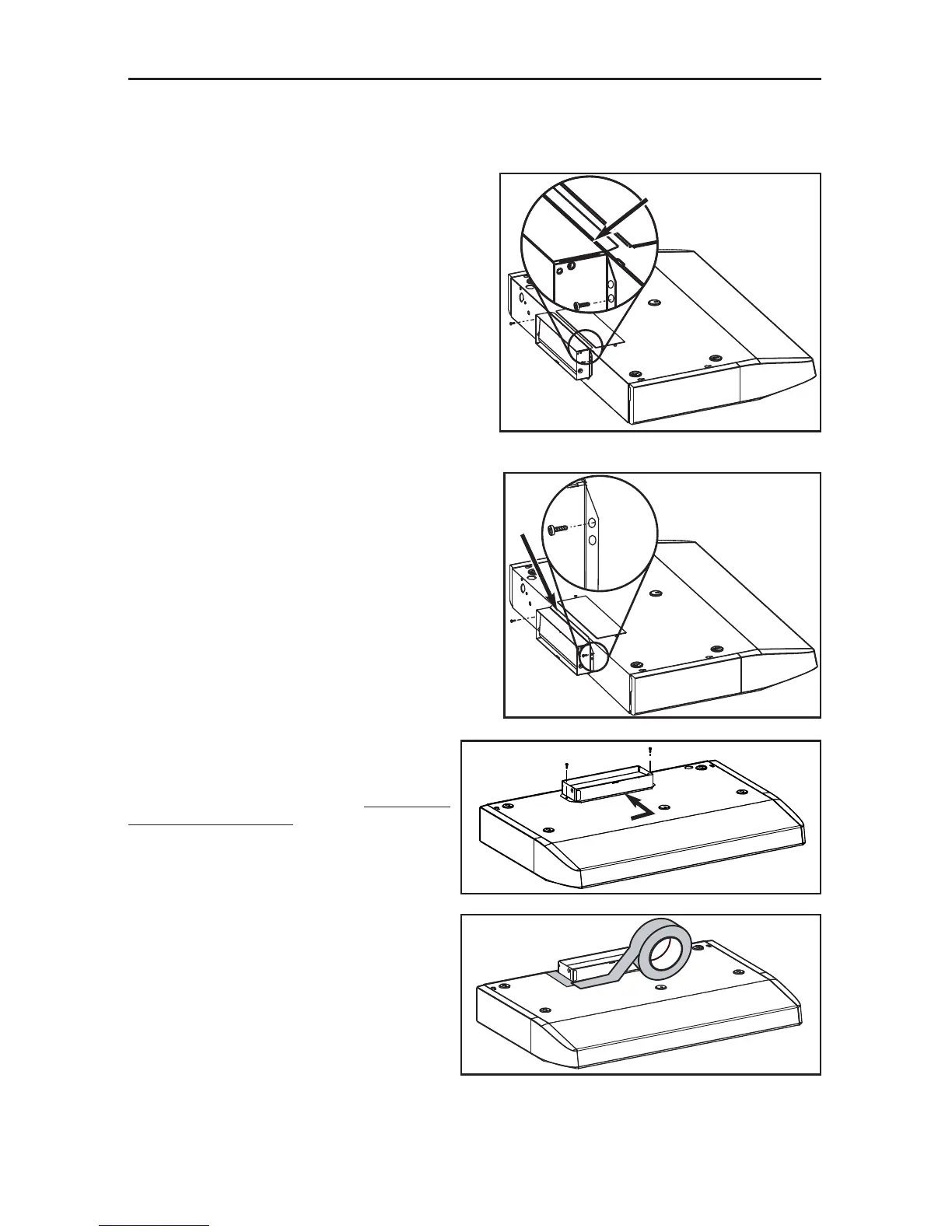

5. INSTALLATION DE L’ADAPTATEUR/VOLET
Plier le rebord pliable (C) de l’adaptateur/volet. Ce
rebord doit être à 90° par rapport aux autres.
Assembler l’adaptateur/volet à l’arrière de la hotte
en insérant les vis d’assemblage dans le trou
inférieur des 2 rebords.
HJ0006
C
Il peut être nécessaire d’ajuster l’emplacement de
l’adaptateur/volet à l’ouverture existante pour
l’évacuation par le mur. Pour ce faire, laisser le
rebord pliable (C) de l’adaptateur/volet tel quel.
Assembler l’adaptateur/volet à l’arrière de la hotte
en insérant les vis d’assemblage dans le trou
supérieur des 2 rebords.
HJ0007
C
ÉVACUATION HORIZONTALE, NOUVELLE INSTALLATION
ÉVACUATION HORIZONTALE, REMPLACEMENT D’UNE HOTTE
- 23 -
ÉVACUATION VERTICALE
Pour une installation avec évacuation
verticale seulement, laisser le rebord
pliable (C) tel quel. Installer l’adaptateur/volet
de façon à ce que ce rebord soit dirigé vers
l’avant de la hotte.
HO0057
C
NOTE : Pour obtenir la meilleure performance en ventilation, si un conduit rond doit être utilisé, le
diamètre de ce conduit doit être de 6 po ou plus. Utiliser une transition ronde de 3¼ po
x 10 po à 6 po. Le conduit mural doit être bien préparé pour recevoir l’adaptateur. Avant
d’effectuer l’installation, s’assurer que l’adaptateur s’insère bien dans le conduit.
T
OUTES LES INSTALLATIONS
À l’aide de 2 vis 1/2 po, fixer l’adaptateur/volet
sur le dessus ou à l’arrière de la hotte. Sceller
l’adaptateur/volet à la hotte à l’aide de ruban
adhésif de métal.
HO0058
