Venmar C180 - Instalación del Adaptador O Dispositivo de Cierre

NOTA: Si la campana que está instalando sustituye a otra, tenga en cuenta que la ubicación de
la salida del aire puede variar de un fabricante a otro.

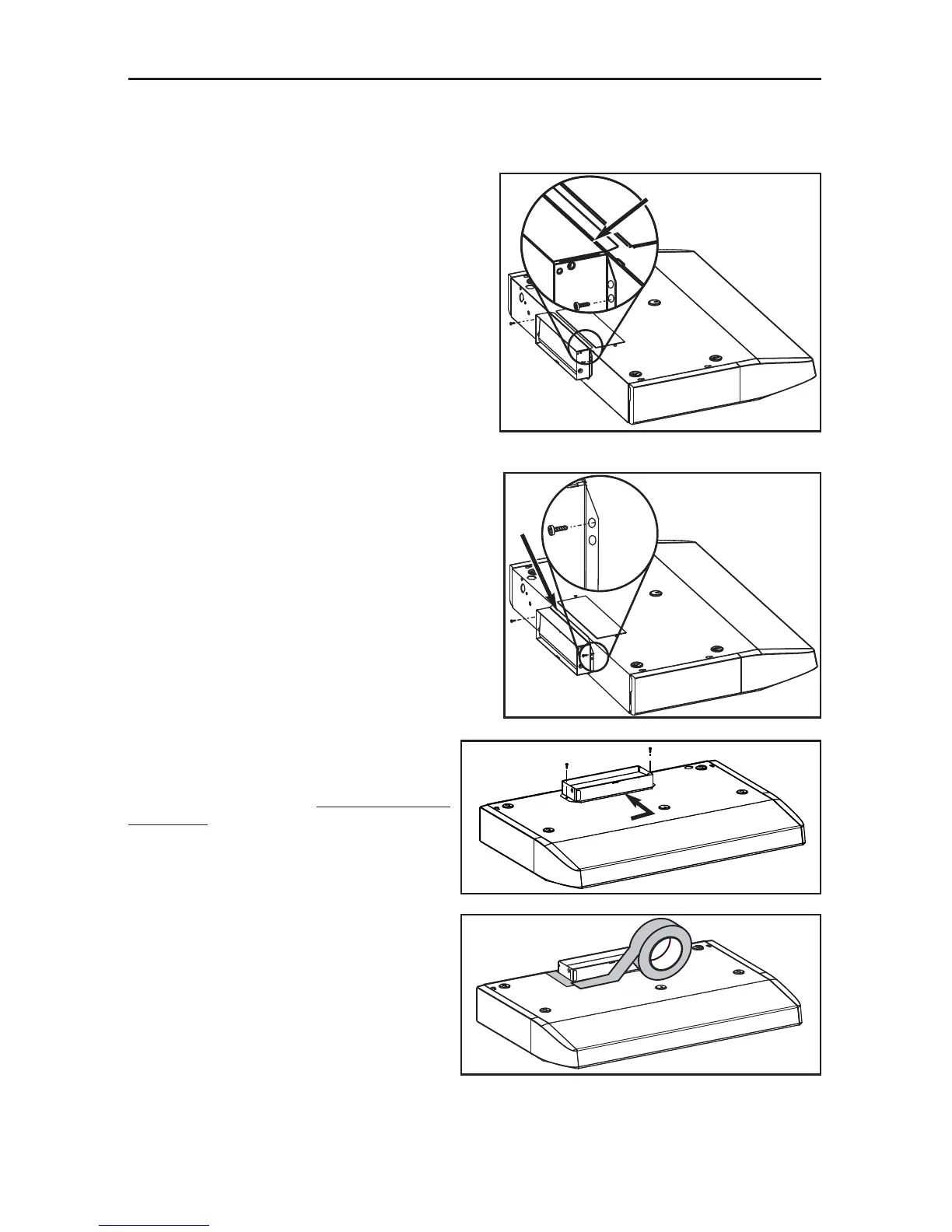

5. INSTALACIÓN DEL ADAPTADOR O DISPOSITIVO DE CIERRE
Despliegue el reborde desplegable (C) del
adaptador. Este reborde debe estar a 90° de los
otros rebordes. Fijar el adaptador en la parte
trasera de la campana con los tornillos en el
agujero inferior de los 2 rebordes.
HJ0006
C
Puede ser que es necesario de ajustar el emplazamiento
del adaptador a la apertura existente para la
descarga horizontal. Para realizar el ajuste, dejar el
reborde desplegable (C) tal cual. Fijar el adaptador
en la parte trasera de la campana con los tornillos
en el agujero superior de los 2 rebordes.
HJ0007
C
DESCARGA HORIZONTAL, NUEVA INSTALACIÓN
DESCARGA HORIZONTAL, SUSTITUCIÓN DE UNA CAMPANA
- 39 -
DESCARGA VERTICAL
Para una instalación con descarga vertical
solamente, dejar el reborde desplegable (C)
tal cual. Colocar el adaptador de tal forma que
este reborde es hacia frente a la campana.
HO0057
C
NOTA: Para lograr mejor ventilación, si utiliza un tubo redondo, su diámetro ha de ser de 6” o más.
Utilice un cambio de sección redondo de 3¼’’ x 10” a 6”. El tubo de la pared debe estar
bien preparado para recibir el adaptador. Antes de efectuar la instalación, compruebe que
el adaptador cabe fácilmente en el tubo.
T
ODAS LAS INSTALACIÓNES
Utilice 2 tornillos de 1/2”, para fijar el adaptador
o dispositivo de cierre en la parte superior o
en la parte trasera de la campana. Pegue el
adaptador o dispositivo de cierre a la
campana con cinta adhesiva metálica para
tubos o precíntelo.
HO0058
