vetus® Operation manual and installation instructions bow thrusters BOW4512D
1
2
M8
12 - 15 Nm
6
Outboard Gear
Grease
4 Einbau
Lesen Sie bitte der „Einbauanleitung für Bugschrauben”, Vetus-Arti-
kelkode 020571.03 bevor das installieren der Rohre.
Für Einbauabmessungen, siehe Zeichnung auf Seite 65.
achtung!
Der Raum, in dem der Elektromotor der Bugschraube aufgestellt
wird, und der Raum, in dem der Akku aufgestellt wird, müssen
trocken und gut belüftet sein.

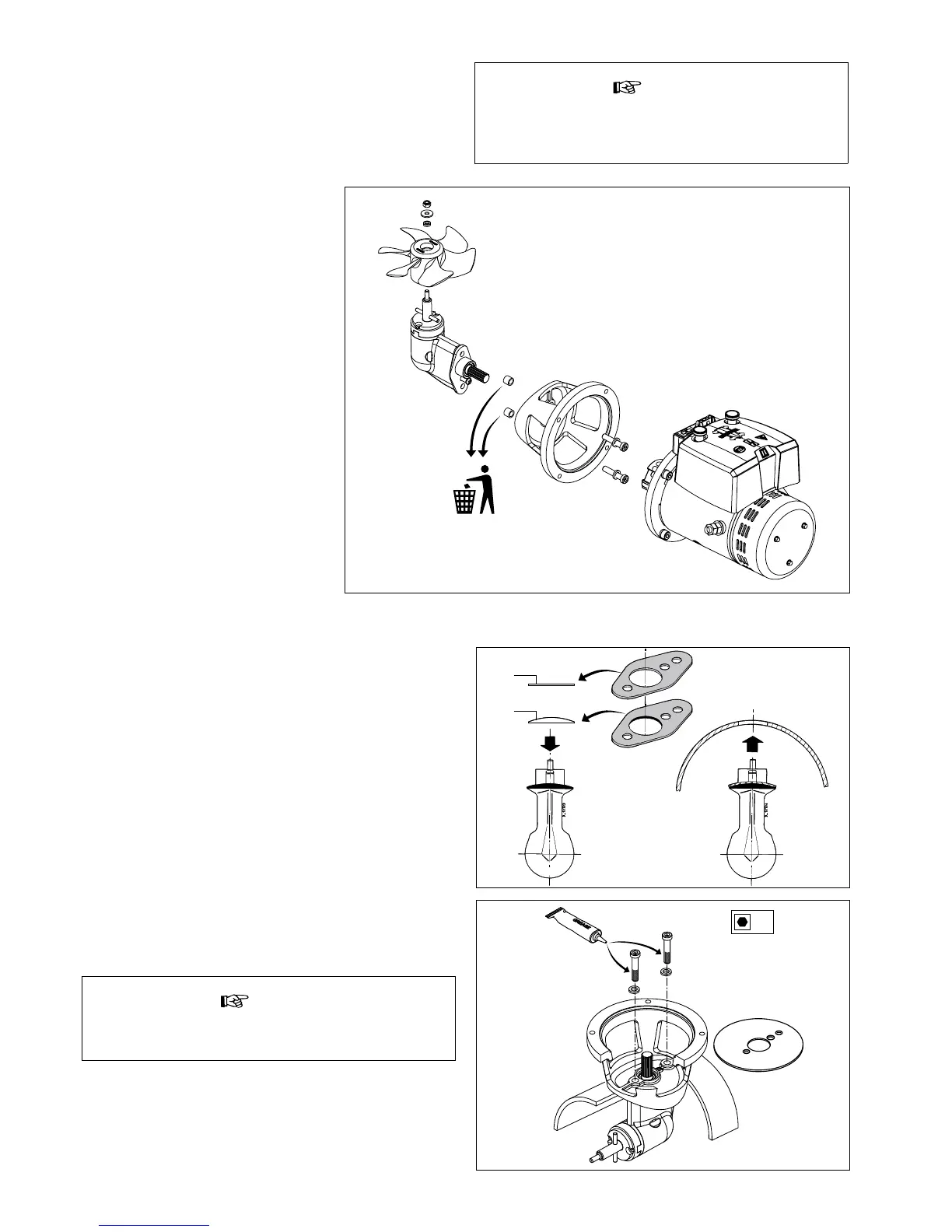

4.1 Vorbereitung
Die Bugschraube wird vormontiert geliefert.
Gehen Sie wie folgt vor:
• Entfernen Sie die Schraube.
• Lösen Sie den Motor vom Zwischen-
ansch.
• Lösen Sie den Zwischenansch vom Un-
terwasserteil.
Die 2 Rohre dienen nur für den Transport
und werden jetzt nicht mehr benötigt.
4.2 Befestigung des Unterwasserteils und des Zwischenansches
• Achten Sie darauf, dass das Kunststo-Passelement (1) auf dem
Endstück angebracht ist.
• Montieren Sie eine Dichtung (2) zwischen Unterwasserteil und
Tunnelrohr.
• Zwischen Unterwasserteil und Dichtung und zwischen Dichtung
und Tunnelrohrwand bitte ein Abdichtmittel (auf Polyurethan-*
oder Silikonbasis) verwenden.
• Montieren Sie das Unterwasserteil in dem Loch im Tunnelrohr.
Die zusätzlichen Dichtungen sind dafür bestimmt, das Unterwas-
serteil ausfüllen zu können.
*) Z.B. Sikaex® - 292.
• Das Loch des Zwischen-ansches einfetten und den Flansch auf-
stellen.
• Die Bolzengewinden zuerst mit ‘outboard gear grease’ einfetten.
achtung!
Unmittelbar nach dem Stapellauf des Schies auf mögliche
Lecks prüfen
