Vetus BOW4512D - Page 19

020573.02 19
vetus® Operation manual and installation instructions bow thrusters BOW4512D
M8
12 - 15 Nm
6
Molykote® G-n plus
Outboard Gear
Grease
M6
2 Nm
10
Outboard Gear
Grease
Zwischen Tunnelrohrwand und Schraube muß sich nun ringshe-
rum ein freier Spielraum von mindestens 1,5 mm benden.

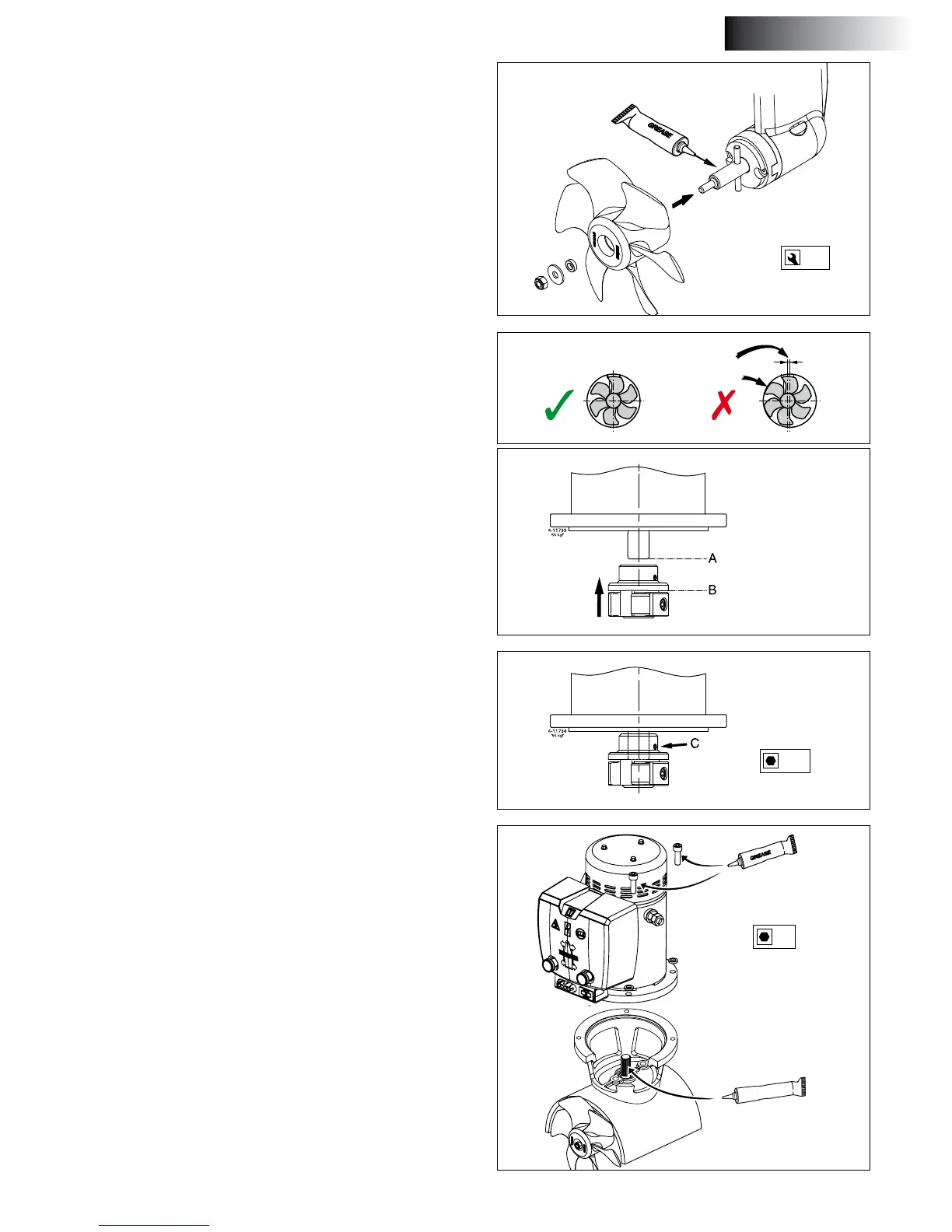

4.3 Endmontage
• Die Schraubenwelle mit ‘outboard gear grease’ einfetten und die
Schraube montieren.
• Die exible Kupplung so weit auf die Elektromotorachse schie-
ben, bis das Ende der Elektromotorachse (A) und die Unterseite
des Flansches (B) ineinander fallen.
• Die Sicherungsschraube C festdrehen.
• Die eingehende Welle mit einer Montagepaste (z.B. ‘Molykote ®
G-n plus’) einfetten.
• Das Gewinde der Bolzen mit ‘outbourd gear grease’ einfetten und
den Elektromotor zum Zwischenansch montieren.
• Als erste Probe den Propeller von Hand drehen; das sollte rei-
bungslos geschehen, als zugleich die Welle des Elektromotors
mitgenommen wird.
M5
3 Nm
2.5
DEUTSCH
