vetus® Operation manual and installation instructions bow thrusters BOW4512D
1
2
M8
12 - 15 Nm
6
Outboard Gear
Grease
4 Installation
Pour l‘installation de la tuyère, consultez les ‚Recommandations pour
l‘installation d‘hélices d‘étrave’, Code d‘art. Vetus 020571.03.
Pour les dimensions principales voir dessin page 65.
L’espace où se trouve le moteur électrique de l’hélice d’étrave et
l’espace où est placée la batterie doivent être secs et bien aérés.

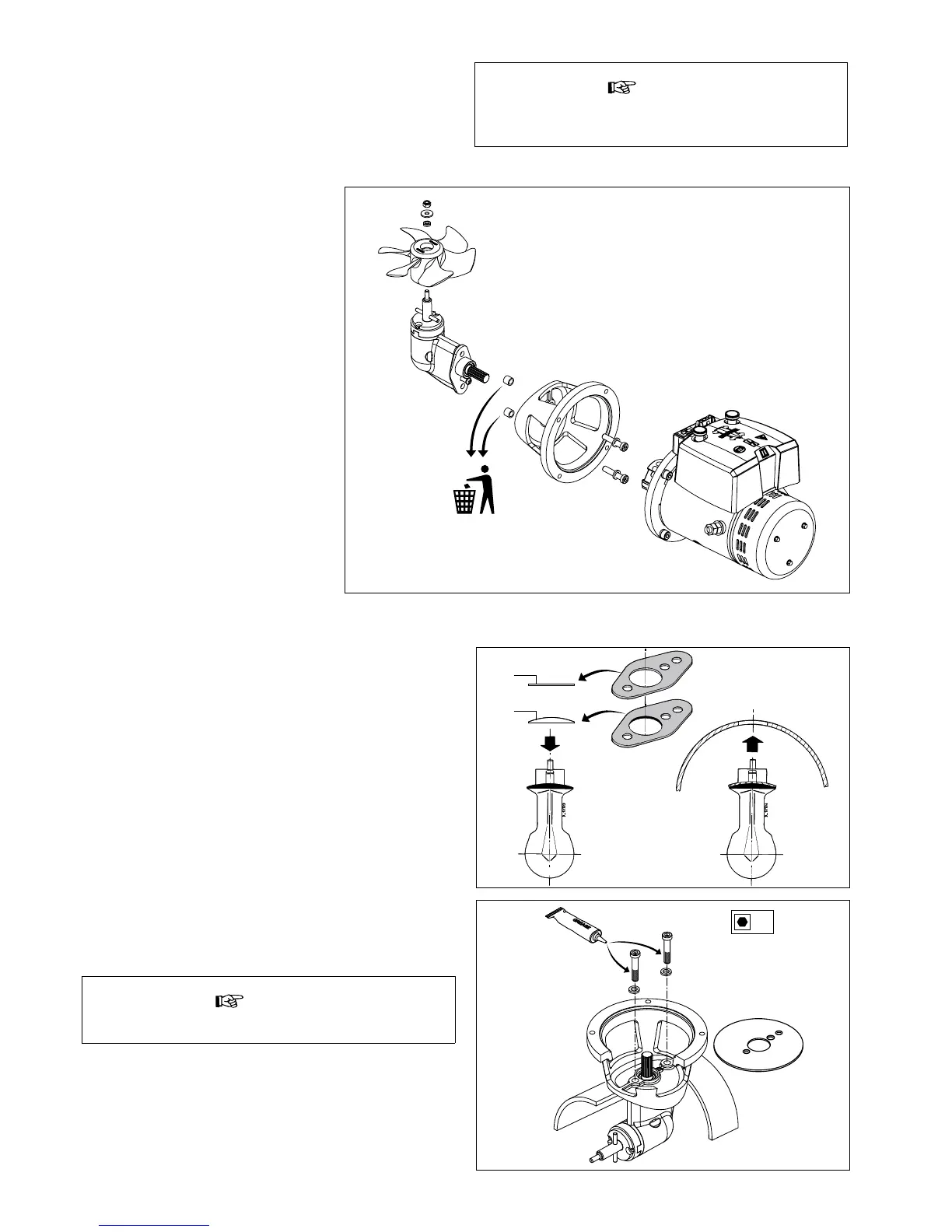

4.1 Préparatifs
L‘hélice d‘étrave est livrée déjà montée. Pro-
céder comme suit :
• Enlever l‘hélice.
• Détacher le moteur de la bride intermé-
diaire
• Détacher la bride intermédiaire de l‘em-
base.
Les 2 bagues ne servent que pendant le
transport ; elles sont donc ensuite inuti-
les.
4.2 Montage de l’embase et de la bride intermédiaire
• Veiller à ce que la plaquette en plastique (1) soit placée sur l’em-
base.
• Mettre un joint (2) entre l‘embase et la tuyère.
• Appliquer du joint d‘étanchéité (silicone ou polyuréthane) entre
l‘embase et le joint et entre le joint et la paroi de la tuyère.
• Installer l‘embase dans le trou de la tuyère.
Les joints supplémentaires peuvent servir à maintenir l‘embase.
*) par exemple du Sikaex®-292.
• Graisser le trou dans la bride intermédiaire et poser cette bride.
• Graisser d’abord le letage des boulons avec de l’‘outboard gear
grease’.
