vetus® Operation manual and installation instructions bow thrusters BOW4512D
M8
12 - 15 Nm
6
Molykote® G-n plus
Outboard Gear
Grease
M6
2 Nm
10
Outboard Gear
Grease

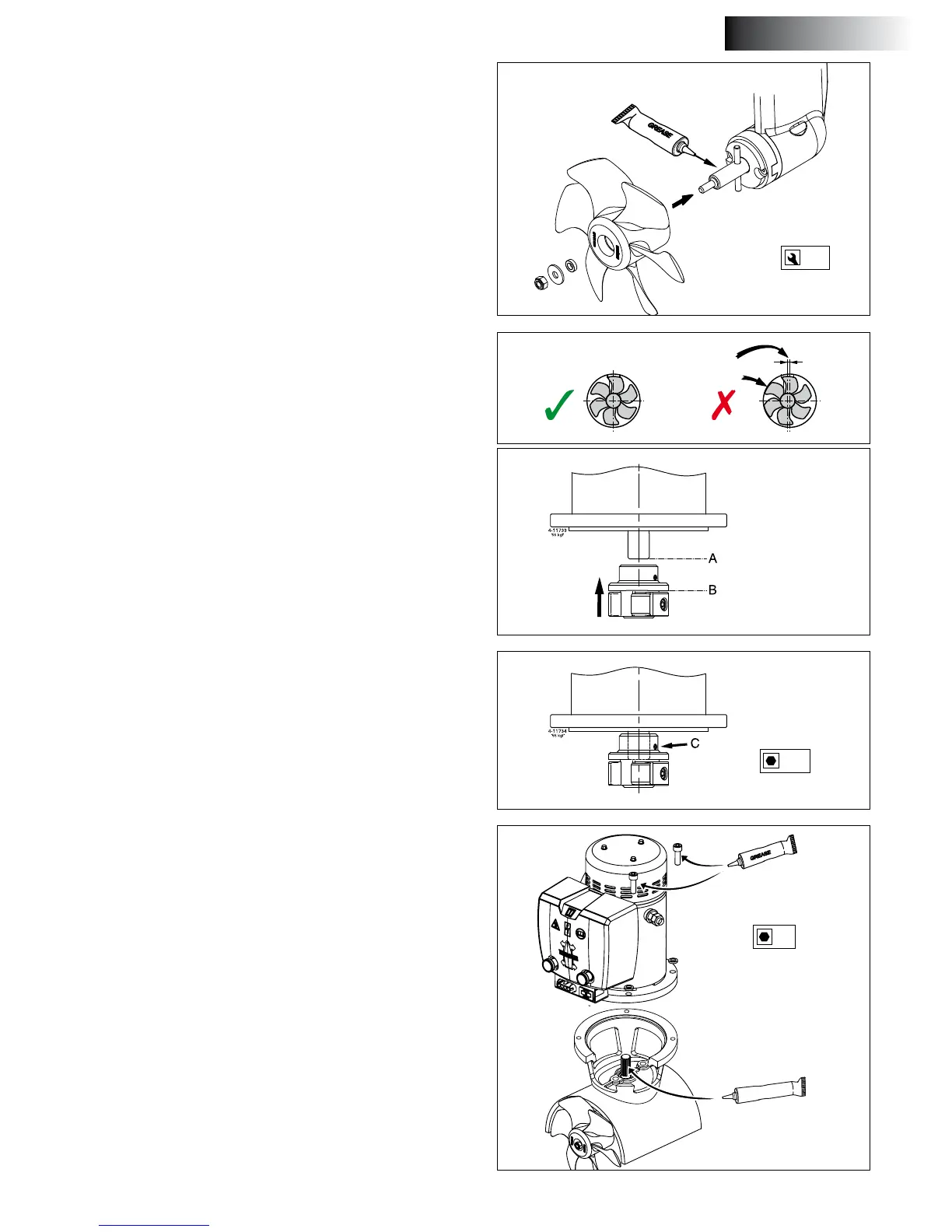

A présent l’hélice doit tourner librement à 1,5 mm minimum de la
paroi de la tuyère.
4.3 Montage nal
• Graisser l’arbre d’hélice avec de l’ ‘outboard gear grease’ et installer
l’hélice.
• Glissez le raccord souple sur l’arbre de l’électromoteur jusqu’à ce
que l’extrémité de l’arbre de l’électromoteur (A) coïncide avec la
partie inférieure de la bride (B).
• Serrez la vis de blocage (C).
• Graisser l’arbre avec une pâte de montage (comme, par example,
‘Molykote ® G-n plus’).
• Graisser les letages des boulons avec de l’’outbourd gear grease’
et poser le moteur électrique sur la bride intermédiaire.
• Contrôler que l’arbre de la queue et l’arbre de l’électromoteur ne
se touchent pas.
M5
3 Nm
2.5
